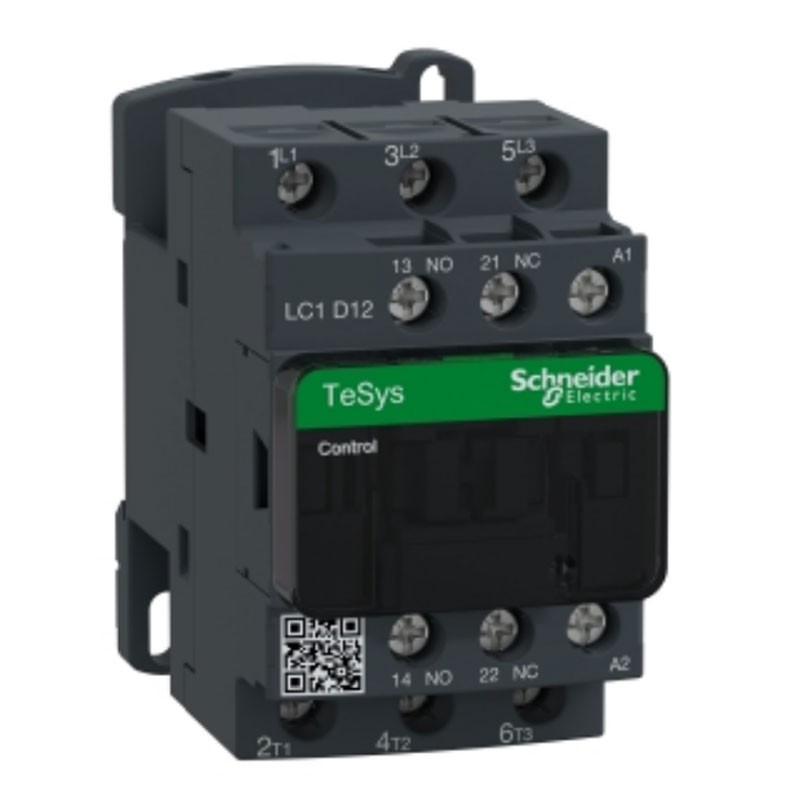

Contacteur Telemecanique TeSys LC1D 12A 3P 220VAC LC1D12M7
SNR LC1D12M7
3389110349276
Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :
- Nombre de pôles : 3
- Tension nominale de fonctionnement Ue:<= 690 V DC 25...400 Hz Circuit de puissance - <= 300 VDC Circuit de puissance
- Courant thermique conventionnel ouvert : 25 A à <60 °C pour le circuit de signalisation - 10 A à <60 °C pour le circuit de puissance
- Type de circuit de commande : AC aux normes "50/60 Hz".
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Tension de commutation minimale : 17 V pour le circuit de signalisation
- Courant de commutation minimal : 5 mA par circuit de signalisation
Contacteur Telemecanique TeSys LC1D 12A 3P 220VAC LC1D12M7
42,01 €
TTC
42,01 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 36
: 2
Souvent achetés ensemble
LC1D12M7 est un contacteur TeSys D à 3 pôles de Schneider Electric pour des applications moteur jusqu'à 5,5 kW à 400 V. Il comprend une bobine 220V 50/60 Hz AC et des contacts auxiliaires intégrés 1NO+1NC et peut être utilisé dans des applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Courant nominal de fonctionnement :
- 25 A 60 °C) "AC" AC-1 pour circuit de puissance à <= 440 V
- 12 A 60 °C) AC-3 "AC" pour circuit d'alimentation à <= 440 V
- 12 A 60 °C) AC-3e pour circuit de puissance à <= 440 V
Puissance du moteur :
- 3 kW à 220...230 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3)
- 3,7 kW à 400 V 'AC' '50/60 Hz' (AC-4)
- 3 kW à 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3e)
Puissance du moteur en hp :
- 0,5 hp à 115 V pour les moteurs à 1 phase "AC" "50/60 Hz".
- 2 hp à 230/240 V pour les moteurs "AC" 1 phase "50/60 Hz".
- 3 cv à 200/208 V pour les moteurs triphasés "AC" "50/60 Hz".
- 3 hp à 230/240 V pour les moteurs triphasés "AC" "50/60 Hz" triphasé
- 7,5 hp à 460/480 V pour les moteurs triphasés "AC" "50/60 Hz" triphasés
- 10 hp à 575/600 V pour les moteurs triphasés "AC" "50/60 Hz".
Pouvoir de coupure nominal Irms :
- 250 A à 440 V pour le circuit de puissance selon IEC 60947
- 140 A "AC" pour circuit de signalisation selon IEC 60947-5-1
- 250 A DC pour le circuit de signalisation selon IEC 60947-5-1
Courant nominal de courte durée (ICW)
- 105 A à <40 °C - 10 s pour le circuit de puissance
- 210 A à <40 °C - 1 s pour le circuit de puissance
- 30 A à <40 °C - 10 min pour le circuit d'alimentation
- 61 A à <40 °C - 1 min pour le circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Jauge à fusibles associée :
- 10 A gG pour le circuit de signalisation selon la norme IEC 60947-5-1
- 40 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 25 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Tension d'isolation nominale :
- 690 V selon IEC 60947-4-1 Circuit d'alimentation
- 600 V certifié CSA Circuit d'alimentation
- 600 V certifié UL Circuit d'alimentation
- 690 V selon IEC 60947-1 circuit de signalisation
- Circuit de signalisation certifié CSA 600 V
- Circuit de signalisation certifié UL 600 V
Robustesse mécanique :
- Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
- Vibration du contacteur fermé (4 Gn, 5...300 Hz)
- Décharge du contacteur ouvert (10 Gn pendant 11 ms)
- Chocs du contacteur fermé (15 Gn pendant 11 ms)
Autres caractéristiques :
- Durée de vie mécanique : 15 Mc-cycles
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Type de contact auxiliaire : Type à liaison mécanique 1 NO + 1 NC selon IEC 60947-5-1- Contact miroir type 1 NC selon IEC 60947-4-1
- Fréquence de signalisation de la circulation : 25...400 Hz
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Degré de protection IP : IP20 Face avant selon IEC 60529
- Dimensions : hauteur 77 mm - largeur 45 mm profondeur 86 mm
- Température admissible à proximité de l'appareil : -40/+60 °C - 60...70 °C avec déclassement
- Altitude de fonctionnement : 0...3000 m
- Résistance au feu : 850 °C selon la norme IEC 60695-2-1
- Résistance au feu : V1 selon la norme UL 94
- Poids : 0,325 kg
