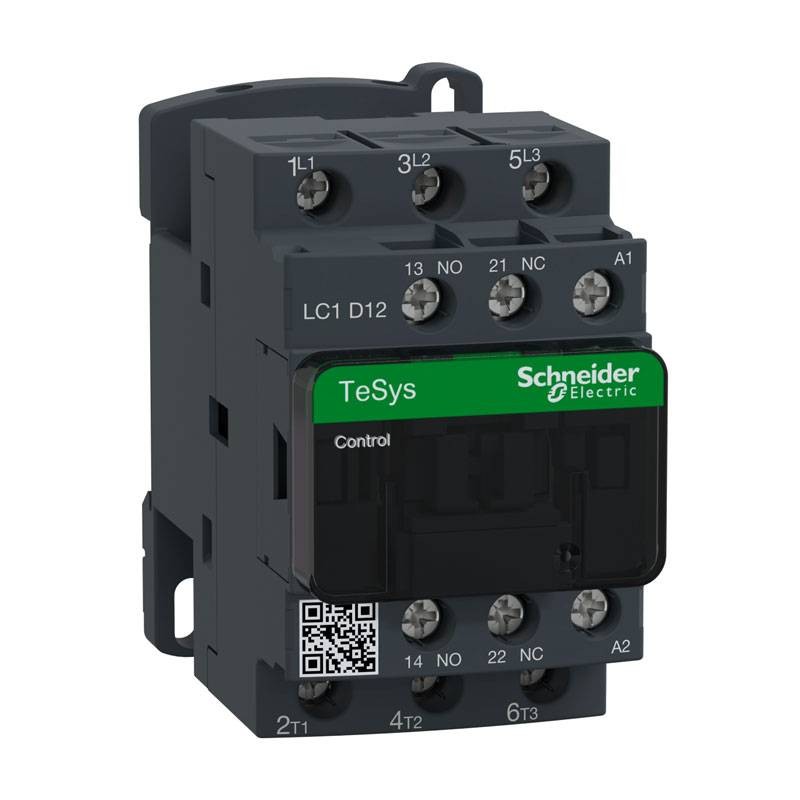

Contattore Schneider TeSys LC1D 3P 12A AC3 380 V AC LC1D12Q7
SNR LC1D12Q7
3389110349320
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego
- Ue: <= 690 V "CA" 25...400 Hz Circuito di potenza - <= 300 V DC Circuito di potenza
- Corrente nominale di impiego
- Ie: 25A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V - 12A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V - 12A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V
- Composizione contatto polo: 3 NO
- Compatibilità contatto: M2
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tensione nominale di tenuta agli impulsi: 6 kV conforme a IEC 60947
Contattore Schneider TeSys LC1D 3P 12A AC3 380 V AC LC1D12Q7
47,08 €
iva inclusa
47,08 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 6
: 2
Spesso comprati insieme
LC1D12Q7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 5,5 kW a 400 V. Comprende una bobina CA da 380 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC) e collegamento mediante morsetti a vite. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato per più standard (IEC, UL, CSA, CCC, EAC, Marine) e compatibile con Green Premium (RoHs/Reach)
Tensione nominale di impiego (Ue):
- <= 690 V "CA" 25...400 Hz Circuito di potenza
- <= 300 V DC Circuito di potenza
Corrente nominale di impiego (Ie):
- 25 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
- 12 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
- 12 A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V
Potenza motore (kW):
- 3 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
- 5,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
- 5,5 kW a 415...440 V "CA" "50/60 Hz" (AC-3)
- 7,5 kW a 500 V "CA" "50/60 Hz" (AC-3)
- 7,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
- 3,7 kW a 400 V "CA" "50/60 Hz" (AC-4)
- 3 kW a 220...230 V "CA" "50/60 Hz" (AC-3e)
- 5,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3e)
- 5,5 kW a 415...440 V "CA" "50/60 Hz" (AC-3e)
- 7,5 kW a 500 V "CA" "50/60 Hz" (AC-3e)
- 7,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3e)
Potenza motore in hp:
- 0,5 hp a 115 V per 1 fase motori "CA" "50/60 Hz"
- 2 hp a 230/240 V per 1 fase motori" CA" "50/60 Hz"
- 3 hp a 200/208 V per 3 fasi motori" CA" "50/60 Hz"
- 3 hp a 230/240 V per 3 fasi motori" CA" "50/60 Hz"
- 7,5 hp a 460/480 V per 3 fasi motori "CA" "50/60 Hz"
- 10 hp a 575/600 V per 3 fasi motori" CA" "50/60 Hz"
Corrente termica convenzionale in aria aperta:
- 25 A a <60 °C per Circuito di potenza
- 10 A a <60 °C per circuito segnalazione
Potere di chiusura nominale Irms:
- 250 A a 440 V per Circuito di potenza conforme a IEC 60947
- 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
Corrente nominale ammissibile di breve durata:
- 105 A a <40 °C - 10 s per Circuito di potenza
- 210 A a <40 °C - 1 s per Circuito di potenza
- 30 A a <40 °C - 10 min per Circuito di potenza
- 61 A a <40 °C - 1 min per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 40 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 25 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 690 V conforme a IEC 60947-4-1 Circuito di potenza
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
Caratteristiche:
- Durata meccanica: 15 Mcicli
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1
- Tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
- Dimensioni e peso: altezza 77 mm larghezza 45 mm profondità 86 mm peso: 325 grammi
