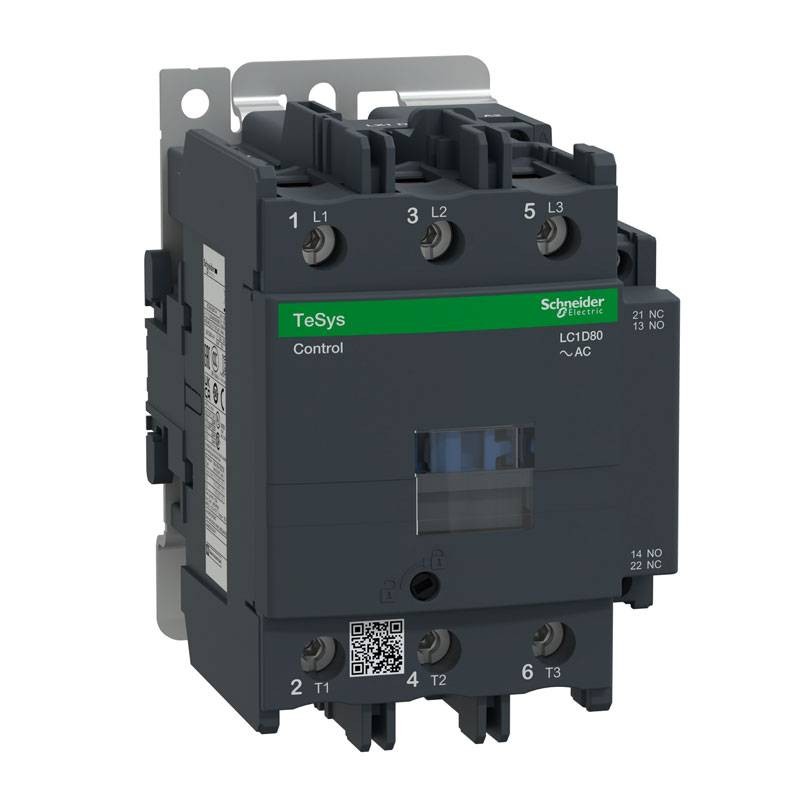

Contattore Schneider TeSys LC1D 3P 80A AC3 110V AC LC1D80F7
SNR LC1D80F7
3389110440782
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego Ue:<= 300 V DC 25...400 Hz Circuito di potenza - <= 690 V "CA" Circuito di potenza:
- Corrente termica convenzionale in aria aperta: 10 A a <60 °C per circuito segnalazione - 125 A a <60 °C per Circuito di potenza
- Tipo circuito di controllo: CA a "50/60 Hz"
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
Contattore Schneider TeSys LC1D 3P 80A AC3 110V AC LC1D80F7
289,18 €
iva inclusa
289,18 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 7
: 2
Spesso comprati insieme
Vantaggi:
- LC1D80F7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 37 kW a 400V
- Include una bobina CA da 110V 50/60 Hz e contatti ausiliari integrati 1NO+1NC e si può utilizzare nelle applicazioni di sicurezza grazie al contatto a specchio NC certificato
- Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità
- Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH)
Corrente nominale di impiego:
- 125 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
- 80 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
- 80 A 60 °C) AC-3e per Circuito di potenza a <= 440 V
Potenza motore:
- 22 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
- 37 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
- 45 kW a 415 ...440 V "CA" "50/60 Hz" (AC-3)
- 55 kW a 500 V "CA" "50/60 Hz" (AC-3)
- 45 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
- 45 kW a 1000 V "CA" "50/60 Hz" (AC-3)
- 15 kW a 400 V "CA" "50/60 Hz" (AC-4)
Potenza motore in hp:
- 7,5 hp a 120 V per 1 fase motori"CA" "50/60 Hz"
- 15 hp a 230/240 V per 1 fase motori"CA" "50/60 Hz"
- 30 hp a 200/208 V per 3 fasi motori"CA" "50/60 Hz"
- 30 hp a 230/240 V per 3 fasi motori"CA" "50/60 Hz"
- 60 hp a 460/480 V per 3 fasi motori"CA" "50/60 Hz"
- 60 hp a 575/600 V per 3 fasi motori"CA" "50/60 Hz"
Corrente termica convenzionale in aria aperta:
- 10 A a <60 °C per circuito segnalazione
- 125 A a <60 °C per Circuito di potenza
Potere di chiusura nominale Irms:
- 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
- 1100 A a 440 V per Circuito di potenza conforme a IEC 60947
Corrente nominale ammissibile di breve durata:
- 640 A a <40 °C - 10 s per Circuito di potenza
- 990 A a <40 °C - 1 s per Circuito di potenza
- 135 A a <40 °C - 10 min per Circuito di potenza
- 320 A a <40 °C - 1 min per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 200 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 160 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 1000 V conforme a IEC 60947-4-1 Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
Caratteristiche:
- Durata meccanica: 4 Mcicli
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1
- Tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
- Frequenza circ. segnalazione: 25...400 Hz
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- IP20 Lato frontale conforme a IEC 60529
- Dimensioni: altezza 127 mm - larghezza 85 mm profondità 130 mm
- Peso: 1.59 kg
