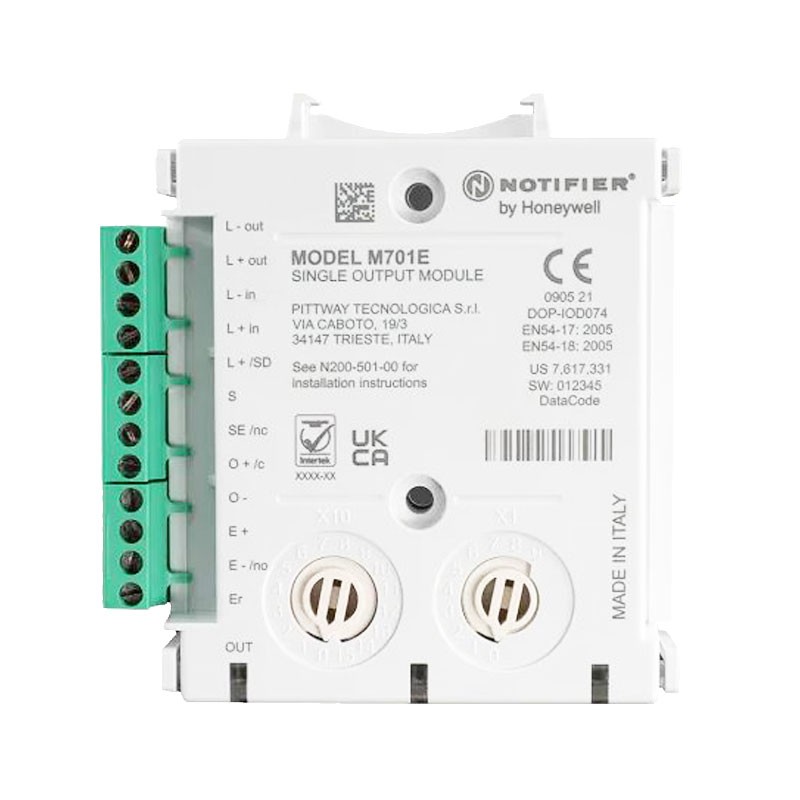

Modulo 1 d'uscita Notifier indirizzata M701E

Cod: NOT M701E EAN:

Modulo 1 d'uscita Notifier indirizzata a microprocessore per sistemi analogici. M-701E è compatibile con tutte le centrali analogiche NOTIFIER.

Fornisce un circuito d'uscita per segnalatori ottico/acustici polarizzati o un relé di forma C (contatti liberi da potenziale).

53,78 € iva inclusa

53,78 €

53,78 €
iva inclusa

Promozione valida fino al 27/12

Articoli disponibili: 532

2 anni di garanzia

Pagamento sicuro

Reso facile entro 14 giorni

Tutti i moduli della serie 700 sono dotati di dispositivo interno di isolamento dal loop di comunicazione.

Vantaggi:

L'indirizzamento del modulo é ottenuto tramite commutatori rotativi decimali (01-99)
Il modulo é alimentato direttamente dal loop a 2 fili delle diverse centrali analogiche NOTIFIER
Due modi di funzionamento: - CON = per segnalatori ottico/acustici polarizzati; - FORC = contatto relé libero da potenziale. La configurazione CON necessita di un'alimentazione separata per i dispositivi di segnalazione ottico/acustici
Modulo di isolamento sul loop di comunicazione
Ampio angolo di visuale dei LED
Il LED incorporato lampeggia ogni volta che viene ricevuta una comunicazione dalla centrale, a meno che non si programmi di non farlo lampeggiare
Alta immunità contro i disturbi elettromagnetici
Semplicità di collegamento.

Applicazioni:

Può essere usato per far funzionare le apparecchiature di segnalazione ottico/acustiche in circuiti stile Y o Z (classe A o B). Può essere programmato per azionare elettromagneti, chiusura serrande, ecc., e per resettare l'alimentazione dei rivelatori di fumo convenzionali a 4 fili e barriera lineare. I comandi comprendono 2 commutatori rotativi per programmare direttamente l'indirizzo sulla linea analogica da 1 a 99. Può essere modificato in campo per fornire un singolo contatto pulito FORC, libero da potenziale (N.O. oppure N.C.).

Installazione:

Grazie al suo particolare design meccanico il modulo M-701E, permette:

il montaggio a muro, in apposito contenitore plastico M200E-SMB
montaggio su binario DIN standard da 35mm x 7,5mm tramite adattatore plastico M200E-DIN
Montaggio su pannello tramite adattatore plastico M200E-PMB.

Funzionamento:

Ogni modulo M-701E utilizza uno dei 99 indirizzi disponibili sul loop. Risponde ai polling periodici provenienti dalla centrale e riporta in centrale il tipo e lo stato del dispositivo collegato: Il LED lampeggiante indica che il modulo é in comunicazione con la centrale. Su comando dalla centrale, il modulo attiva il proprio relé interno, inviando i dati sul proprio stato alla centrale stessa. La configurazione di tipo FORC (contatti in scambio libero da potenziale) si ottiene selezionando opportunamente i dip switch (vedi figura sotto). L'indirizzo può essere programmato prima o dopo il montaggio.

Caratteristiche:

Massima sezione cavo: 2,5 mm2
Tensione d'esercizio: 15÷30Vdc (Loop di comunicazione)
Per garantire il corretto funzionamento del LED è necessario garantire 17,5Vcc. (Loop di comunicazione)
Corrente: 5mA con LED acceso
Corrente di standby: 310 µA (LED = No blink) 510 µA (LED = blink)
Corrente di supervisione: 0 µA APERTO, 100 µA NORMALE, 200µA CORTOCIRCUITO
Contatti relè: 2 A @ 30 Vdc resistivo
Induttivo: 1 A @ 30 Vdc (0,6 pF.)
Temperatura di funzionamento: - 20°C + 60°C.
Umidità relativa: 5% - 95% senza condensa
Dimensioni: 93mm (H) 94mm (L) 23mm (P)
Peso (solo modulo): 110 grammi
Peso (modulo + M200E-SMB) 235 grammi.
