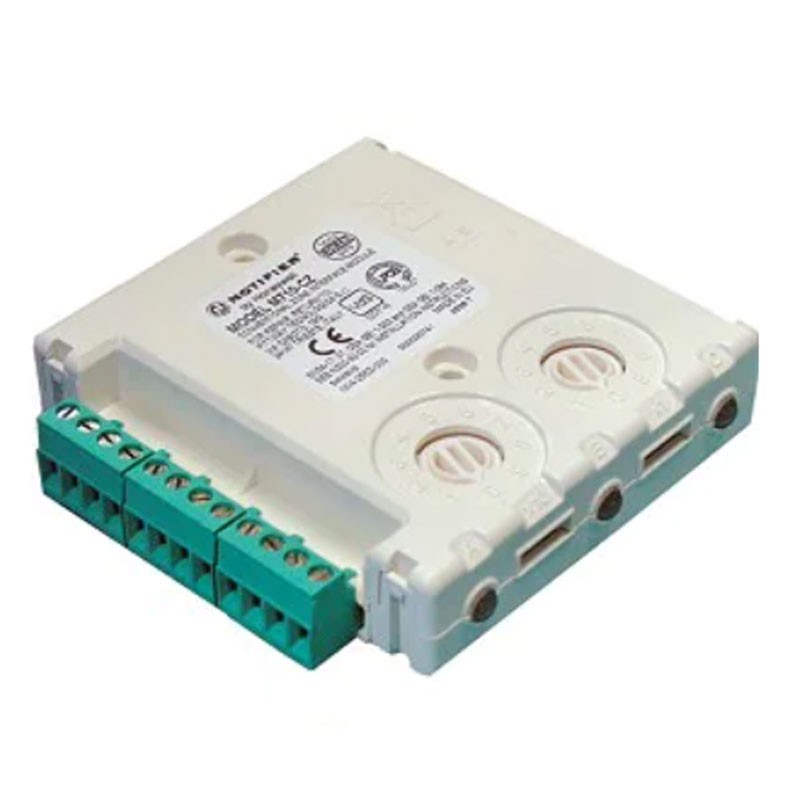

Modulo 1 ingresso sensori convenzionali Notifier M710-CZ
NOT M710-CZ
Modulo d'ingresso con isolatore Notifier, con le seguenti caratteristiche:
- Alimentazione: (dal loop o da una alimentazione esterna). 8÷32Vcc
- Massimo carico di corrente in stand-by: 3mA
- Massimo carico di zona: per rivelatore: (limitato internamente) 15mA
- Condensatore di fine linea (Non polarizzato): 47µF
- Temperatura di funzionamento: -20°C/+60°C
- Umidità (umidità relativa): 5%-95%
- Dimensioni modulo: 93mm(A)x93mm(L) x23mm(P)
- Dimensione box di montaggio: 133mm(A)x138(L)x40mm(P)
- Peso del modulo: 110 grammi
- Peso (modulo e M200E-SMB): 252 grammi
- Grado di protezione (montato con M200E-SMB): IP50
- Massima misura del cavo: 2.5mm
Modulo 1 ingresso sensori convenzionali Notifier M710-CZ
118,63 €
iva inclusa
118,63 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 1
Spesso comprati insieme
SPECIFICHE ELETTRICHE LOOP ANALOGICO:
- Voltaggio con isolatore: (min. 17.5Vcc per il funzionamento del LED); 18÷30Vcc se la zona convenzionale è alimentata dal loop. 15÷3Vcc
- Voltaggio (con isolatore escluso): (min. 17.5Vcc per il funzionamento del LED). 18÷30Vcc se la zona convenzionale è alimentata dal loop. 15÷32Vcc
- Carico di corrente massimo 24Vcc con alimentazione esterna per la zona convenzionale (Senza comunicazioni): 288µA
- Comunicazione con led abilitato: (una comunicazione ogni 5s) 500µA
- Massima corrente in stand-by a 24Vcc, con un dispositivo di fine linea, zona convenzionale alimentata dal loop Senza comunicazione: 1.3mA
- Comunicazione con led abilitato: 1.5mA
- Corrente Led (led max a 24 Vcc): (con un comando dalla centrale) 2.2mA
- Corrente Led (led max a 24 Vcc): (in modalità isolamento) 8.8mA
Il modulo d’ingresso M710-CZ consente di interfacciare una zona di sensori convenzionali, con collegamento a due fili, ad un LOOP analogico.
Questo modulo è compatibile con le centrali analogiche NOTIFIER.
Il modulo controlla la zona convenzionale, trasmettendo tutte le informazioni a riguardo (stato normale, aperto/corto, o allarme), alla centrale. L’alimentazione al modulo interfaccia ed ai sensori della zona convenzionale può provenire direttamente dal loop di comunicazione oppure da un alimentatore esterno. Nel caso in cui non si utilizzino alimentatori esterni, è importante considerare il maggiore assorbimento dal Loop di comunicazione. Occorrerà quindi consultare il manuale d’installazione della centrale per verificare i parametri. Quando l’alimentazione della zona convenzionale deriva da un alimentatore esterno, il Loop di comunicazione analogico, tramite il modulo M710-CZ, rimane isolato sia dalla zona convenzionale che dall’alimentatore.
INDIRIZZAMENTO: L’indirizzo del modulo è selezionabile tramite due selettori rotativi a decade presenti sul modulo. I selettori sono presenti sul fronte o sul lato del modulo. Può essere usato un cacciavite per spostare i selettori rotativi e selezionare l’indirizzo desiderato sul fronte o sul lato del modulo.
Vantaggi:
- Il dispositivo può essere installato a muro in apposito contenitore M200E-SMB, su binario DIN tramite adattatore M200E-DIN o a pannello tramite M200E-PMB.
- E' inoltre possibile escludere l'isolatore di corto circuito tramite collegamento con la morsettiera.
- Idoneo per il collegamento di rivelatori convenzionali con le centrali indirizzate della serie AM. Certificato CPR in conformità alla EN-54 parti 17 e 18.
- Può essere alimentato esternamente oppure direttamente da loop.
- Dotato di un LED tricolore, di selettori rotanti per l'indirizzamento e di una morsettiera Plug and Play per semplificare il collegamento dei cavi.
Non ci sono recensioni
Scheda tecnica
- Tipologia:
- Moduli Indicizzati
