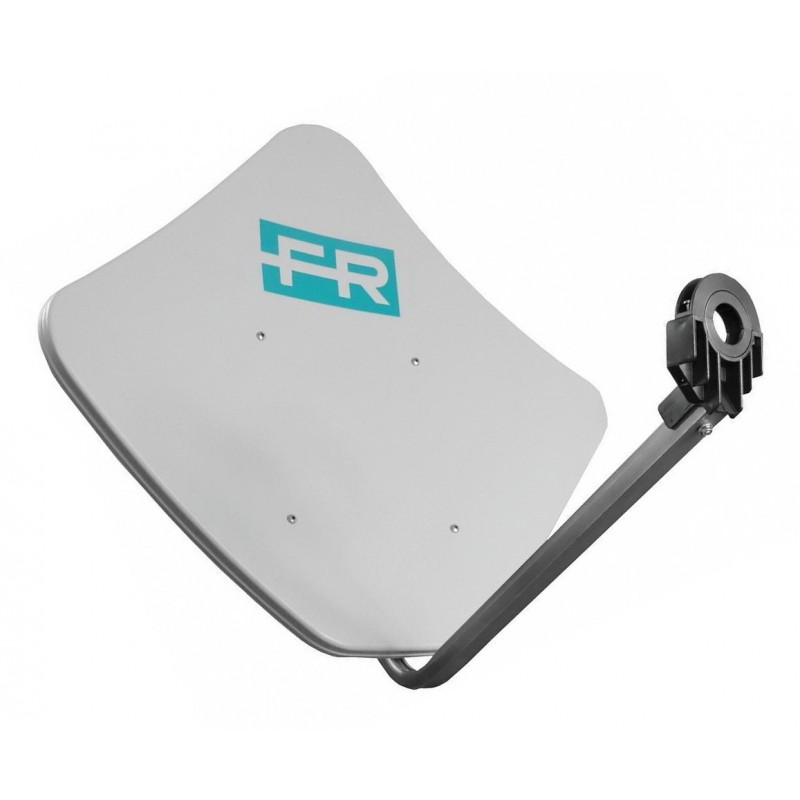

Adotta un’originale forma romboidale risultato di un’approfondita analisi tecnica e industriale tra 19 possibili alternative di progetto.

Tale forma garantisce elevate prestazioni in termini di protezione dal segnale interferente in isofrequenza cross-polare proveniente dal medesimo satellite e protezione dai segnali interferenti co- e cross-polari provenienti da satelliti posizionati a ±3° gradi.

Questo rende la parabola Penta particolarmente adatta nei sistemi dual feed come dimostrano i numerosi test ai quali è stata sottoposta.

Parabole offset in acciaio o in alluminio con diametro equivalente a 85cm

Caratteristiche:

• Frequenza di lavoro: 10.7 – 12.75 GHz
• Dimensioni: Ø 775 x 775 mm
• Angolo di OFFSET: 22.1°
• Efficenza: ⋝70%
• Guadagno: 10.95 GHz 39 dB
• Cross polarizzazione sull’asse: ˃38 dB
• Primo lobo laterale: ˂-34 dB
• Temperatura di rumore: 30° elevazione 40 k°
• Rapporto F/D equivalente: 0.7
• Larghezza del fascio: 2.2 3dB
• Attacco convertitore: 23-28; 40; 60 mm
• Angolo di elevazione: Tilt massimo 60°
• Materiale del disco: Alluminio
• Materiale supporto disco: Acciaio
• Resistenza al vento:150 Km/h81 Kg
• Diametro equivalente: 85
• Colore: Bianco
• Supporto: dual feed 6°DFP85 cod. 211001
• Attacco a palo mm 35-80 35-80
