PUNTI DI FORZA

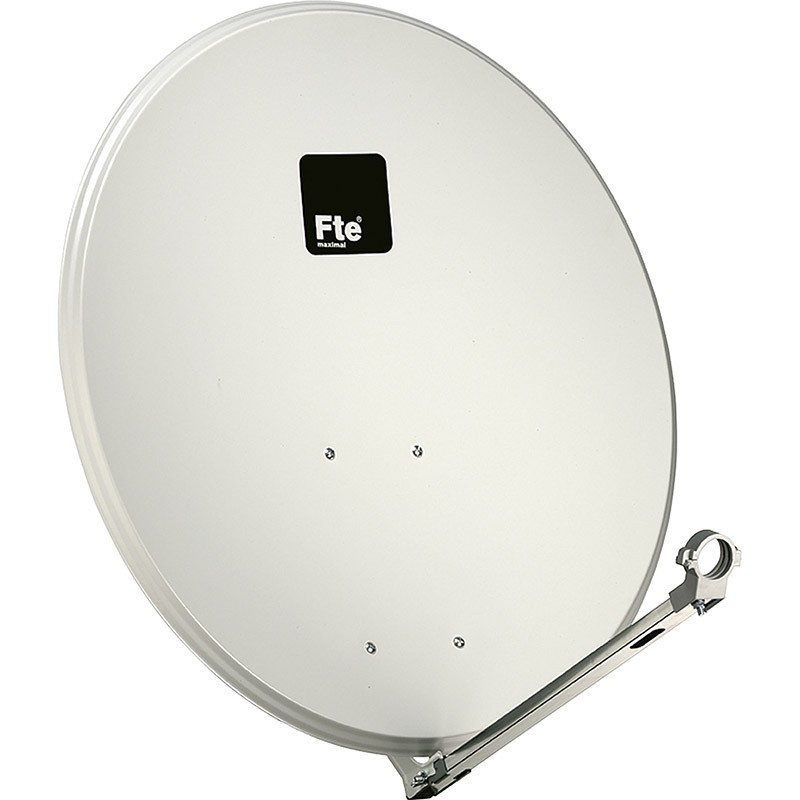

• Riflettore in acciaio prezincato verniciato in poliestere anti corrosione
• All'interno tutti gli accessori di fissaggio
• La staffa AZ/EL è realizzata in un unico pezzo con struttura inscatolato, che conferisce all'antenna una maggiore rigidità
• Supporto AZ/EL in acciaio prezincato con doppio morsetto di fissaggio a palo
• Supporto LNB in acciaio copn adattatore plastico da 40 mm
• Viteria in acciaio inox da 13 mm

APPLICAZIONI

Utilizzabile per la ricezione di un satellite in impianti medie/grandi dimensioni.

DATI TECNICI

• Frequenza di lavoro - GHz 10,7 ÷ 12,75
• Efficienza - % > 70
• Guadagno 10,7 GHz - dB 38
• Guadagno 11,7 GHz - dB 39,3
• Guadagno 12,75 GHz - dB 39,4
• Dimensioni - mm 990 x 910
• Rapporto F/D 0,64
• Ø supporto LNB - mm 40
• Angolo di elevazione 9° ÷ 65°
• Ø attacco a palo - mm 30 ÷ 60
• Colore riflettore Epoxi-Poliester / RAL 7035 grigio chiaro
• Materiale / spessore riflettore - mm Acciaio prezincato / 1
• Materiale / spessore staffa AZ/EL - mm Acciaio prezincato a caldo / 2
• Resistenza al vento @ 130 km/h - N 740
• Peso riflettore + staffa - kg 8
