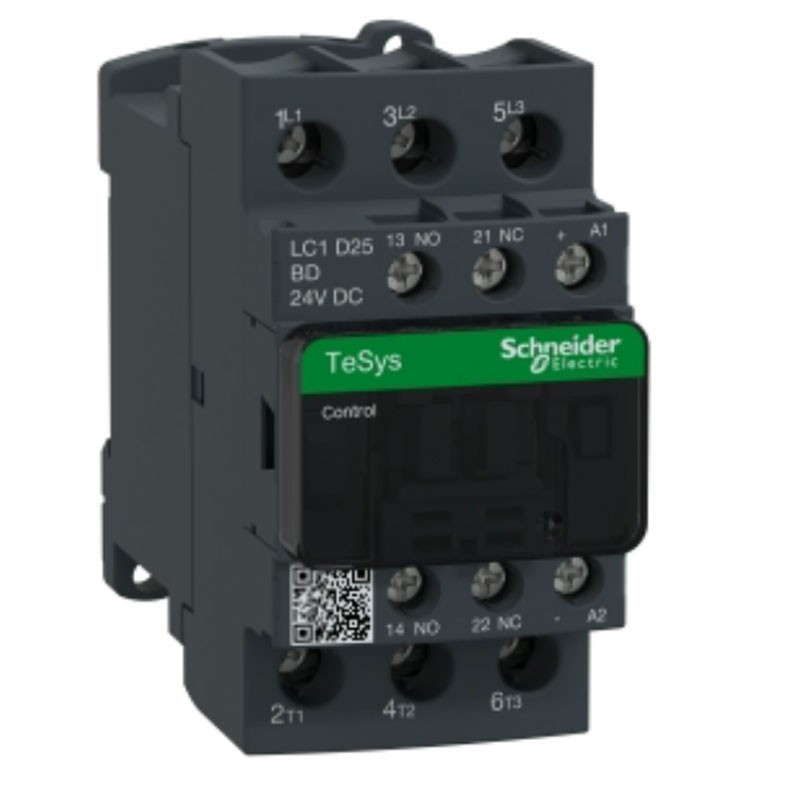

LC1D25BD è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 11 kW a 400V.

Comprende una bobina CC da 24 V e contatti ausiliari integrati 1NA+1NC; può essere utilizzato in tutti i sistemi di controllo e in tutte le applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).

Vantaggi:

• Prodotto compatto, 45 mm di larghezza, per montaggio su guida DIN e su pannello
• Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
• Dotato di una bobina CC da 24 V per una facile integrazione in tutti i sistemi di controllo
• È provvisto di 2 contatti ausiliari integrati 1NA+1NC
• Elevata durata elettrica, garantita per 2 milioni di cicli a 25 A AC-3 440 V
• Prestazioni del prodotto a favore dell'ambiente





Corrente nominale di impiego [Ie]:

• 25 A 60 °C) CA AC-3 per Circuito di potenza a <= 440 V
• 40 A 60 °C) CA AC-1 per Circuito di potenza a <= 440 V
• 25 A 60 °C) CA AC-3e per Circuito di potenza a <= 440 V




Potenza motore [kW]:

• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3)
• 15 kW a 500 V CA 50/60 Hz (AC-3)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3)
• 5,5 kW a 400 V CA 50/60 Hz (AC-4)
• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3e)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3e)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3e)
• 15 kW a 500 V CA 50/60 Hz (AC-3e)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3e)



Potenza motore HP (UL / CSA):

• 3 hp a 230/240 V per 1 fase motori CA 50/60 Hz
• 2 hp a 115 V per 1 fase motoriCA 50/60 Hz
• 7,5 hp a 230/240 V per 3 fasi motoriCA 50/60 Hz
• 15 hp a 460/480 V per 3 fasi motori CA 50/60 Hz
• 20 hp a 575/600 V per 3 fasi motori CA 50/60 Hz
• 7,5 hp a 200/208 V per 3 fasi motori CA 50/60 Hz




Potere di chiusura nominale Irms:

• 140 A CA per circuito segnalazione conforme a IEC 60947-5-1
• 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
• 450 A a 440 V per Circuito di potenza conforme a IEC 60947




Corrente nominale ammissibile di breve durata [Icw]:

• 240 A a <40 °C - 10 s per Circuito di potenza
• 380 A a <40 °C - 1 s per Circuito di potenza
• 50 A a <40 °C - 10 min per Circuito di potenza
• 120 A a <40 °C - 1 min per Circuito di potenza
• 100 A - 1 s per circuito segnalazione
• 120 A - 500 ms per circuito segnalazione
• 140 A - 100 ms per circuito segnalazione



Calibro del fusibile associato:

• 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
• 63 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
• 40 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza




Connessioni – morsetti:

• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 2,5…10 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 2,5…10 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1…10 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…10 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 2,5…10 mm² - rigidità cavo: solido senza estremità cavo



Coppia di serraggio:

• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2




Robustezza meccanica:

• Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
• Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
• Urti contattore chiuso (15 Gn per 11 ms)
• Urti contattore aperto (8 Gn per 11 ms)





Livello di affidabilità sicurezza:

• B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1
• B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1




Limiti tensione circuito di controllo:

• 0,1...0,25 Uc -40…70 °C diseccitazione DC
• 0,7...1,25 Uc -40…60 °C operativo DC
• 1...1.25 Uc 60…70 °C operativo DC



Altre caratteristiche tecniche:

• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
• Durata meccanica: 30 Mcicli
• Velocità operativa massima: 3600 cicli/h a <60 °C
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
• Frequenza circuito segnalazione: 25...400 Hz
• Tensione minima di commutazione: 17V per circuito segnalazione
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Trattamento di protezione: TH conforme a IEC 60068-2-30
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all'attivazione tra contatto NC e NO
• Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
• Altitudine di funzionamento: 0...3000 m
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Tenuta al fuoco: V1 conforme a UL 94
• Dimensioni: altezza 85 mm – larghezza 45 mm – profondità 101 mm
• Peso: 0,530 kg
