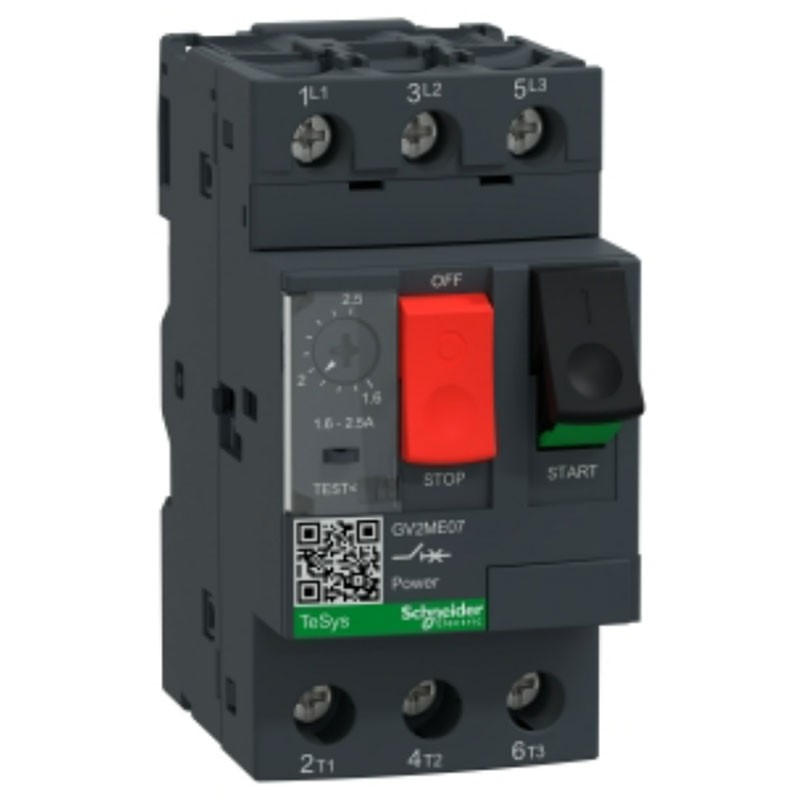

GV2ME07 è un interruttore automatico TeSys GV di Schneider Electric per motori. Assicura la protezione magnetotermica dei motori 0,75 kW a 400 V e un'elevato potere di interruzione Icu 100 kA. Controllo start-stop tramite pulsante garantito per 100.000 cicli AC-3 415V. GV2ME07 è un interruttore automatico per motori TeSys GV di Schneider Electric progettato per applicazioni motorizzate 0,75 kW a 400 V. Soddisfa la protezione magnetotermica con un campo di regolazione termica 1,6-2,5 A, sgancio magnetico a 12 xIn e un elevato potere di interruzione Icu 100 kA a 400 V. Controllo start-stop tramite pulsante garantito per 100.000 cicli AC-3 415V. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).

Vantaggi:

• Protezione completa del motore in un unico dispositivo: cortocircuito, sovraccarico, sezionamento
• Associato a un contattore TeSys, assicura una soluzione completa starte motori di tipo 1 o 2
• Leggero e compatto, 45 mm di larghezza, per il montaggio su guida DIN e su pannello
• Controllo manuale con pulsanti per Start / Stop, lucchettabile
• Possibile montaggio dei contatti ausiliari nella parte anteriore o laterale per la segnalazione di stato e sgancio



Potenza motore in kW:

• 0,75 kW a 400/415 V "CA" "50/60 Hz"
• 1,1 kW a 500 V "CA" "50/60 Hz"
• 1,5 kW a 690 V "CA" "50/60 Hz"

Potere di interruzione:

• 100 kA Icu conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz
• 100 kA Icu conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz
• 100 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz
• 100 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz
• 3 kA Icu conforme a IEC 60947-2 a 690 V CA 50/60 Hz

Potere di interruzione di servizio nominale [Ics]:

• 100 % conforme a IEC 60947-2 a 500 V CA 50/60 Hz
• 100 % conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz
• 100 % conforme a IEC 60947-2 a 440 V CA 50/60 Hz
• 100 % conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz
• 75 % conforme a IEC 60947-2 a 690 V CA 50/60 Hz




Altre caratteristiche tecniche:

• Tensione nominale di impiego [Ue]: 690 V CA 50/60 Hz conforme a IEC 60947-2
• Tensione nominale di isolamento [Ui]: 690 V CA 50/60 Hz conforme a IEC 60947-2
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947-2
• Sensibilità mancanza di fase: Si conforme a IEC 60947-4-1
• Attitudine al sezionamento: Si conforme a IEC 60947-1 § 7-1-6
• Dissipazione energia per polo: 2,5 W
• Durata meccanica: 100000 cicli
• Durata elettrica: 100000 cicli per AC-3 a 415 V In
• Servizio nominale: Continuo conforme a IEC 60947-4-1
• Coppia di serraggio: 1,7 Nm - su morsetto di fissaggio a vite
• Larghezza 45 mm
• Altezza 89 mm
• Profondità 78,5 mm
• Peso 0,26 kg
• Colore: grigio scuro
• Grado di protezione IK: IK04
• Grado di protezione IP: IP20 conforme a IEC 60529
• Tenuta climatica: Conforme a IACS E10
• Temperatura di stoccaggio: -40/+80 °C
• Resistenza al fuoco: 960 °C conforme a IEC 60695-2-11
• Temperatura ambiente: -20/+60 °C
• Robustezza meccanica: Urti: 30 Gn per 11 ms - Vibrazioni: 5 gn, 5...150 Hz
