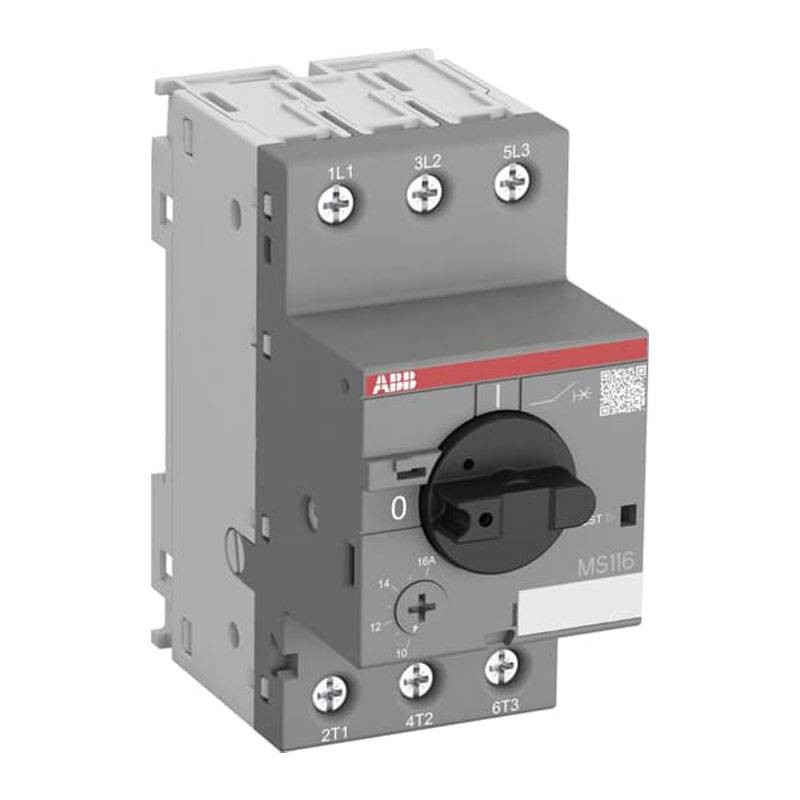

Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.

Caratteristiche:

• Corrente nominale di funzionamento AC-3 (Pe) (400 V) Tre Fasi 1,5 kW
• Corrente nominale di funzionamento AC-3e (Pe) (400 V) Tre Fasi 1,5 kW
• Corrente nominale di funzionamento AC-3 (Ie) 4 A
• Corrente nominale di funzionamento AC-3e (Ie) 4 A
• Corrente nominale di funzionamento DC-5 (Ie) 4 A
• Frequenza nominale Circuito Principale 50 Hz/60 Hz
• Tensione nominale di tenuta ad impulso (Uimp) Circuito Principale 6 kV
• Tensione nominale di isolamento (Ui) 690 V
• Perdita di potenza a Condizioni Operative Nominali per Polo 0.7 ... 1.8 W
• Corrente termica convenzionale in aria libera (Ith) Circuito Principale 4A
• Grado di protezione abitazione IP20 - Terminali del Circuito Principale IP10
• Grado di inquinamento 3
• Durata elettrica 100000 cicli
• Durata meccanica 100000 cicli
• Tipo di morsetto Terminali a vite
• Coppia di serraggio Circuito Principale 0.8 ... 1.2 N·m
• Lunghezza di spelatura cavo Circuito Principale 9 mm
• Cacciavite raccomandato Pozidriv 2
• Posizione di montaggio Posizione da 1 a 6
• Tipo di attuatore maniglia rotativa
• Indicazione posizione contatto ON / OFF / TRIP
• Temperatura ambiente In funzione -25 ... +70 °C - In magazzino -50 ... +80 °C
• Massima altitudine d'esercizio permessa 2000 m
• Larghezza: 45 mm
• Altezza: 90 mm
• Profondità: 85,6 mm
• Peso: 265 grammi



Sezioni dei cavi-circuito principale:

• Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
• Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
• Flessibile 1/2x 0.75 ... 2.5 mm²
• Rigid 1/2x 1 ... 4 mm²



Montaggio su barra DIN:

• TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
• TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
