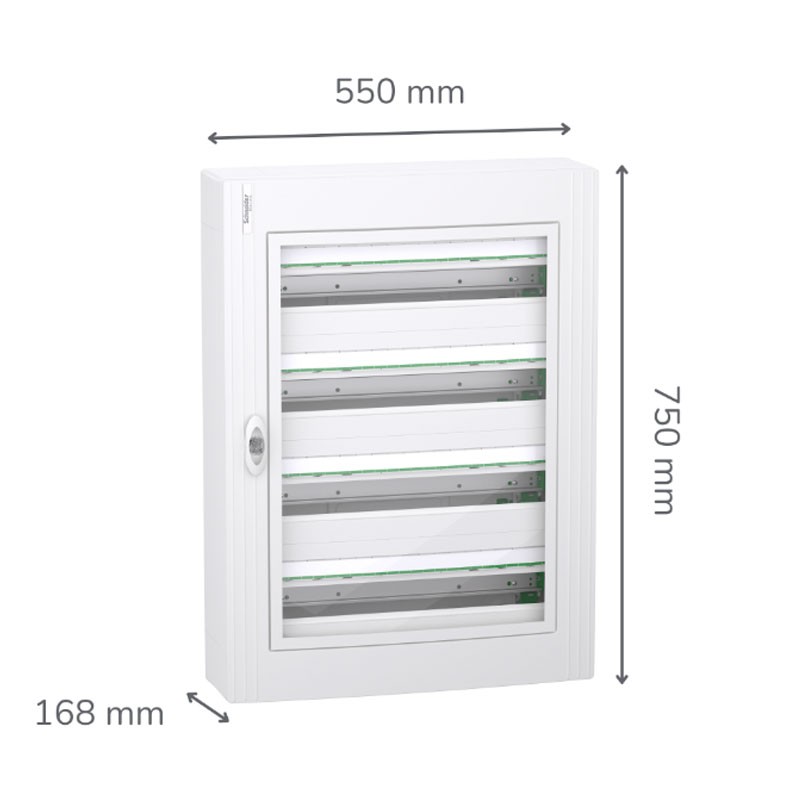

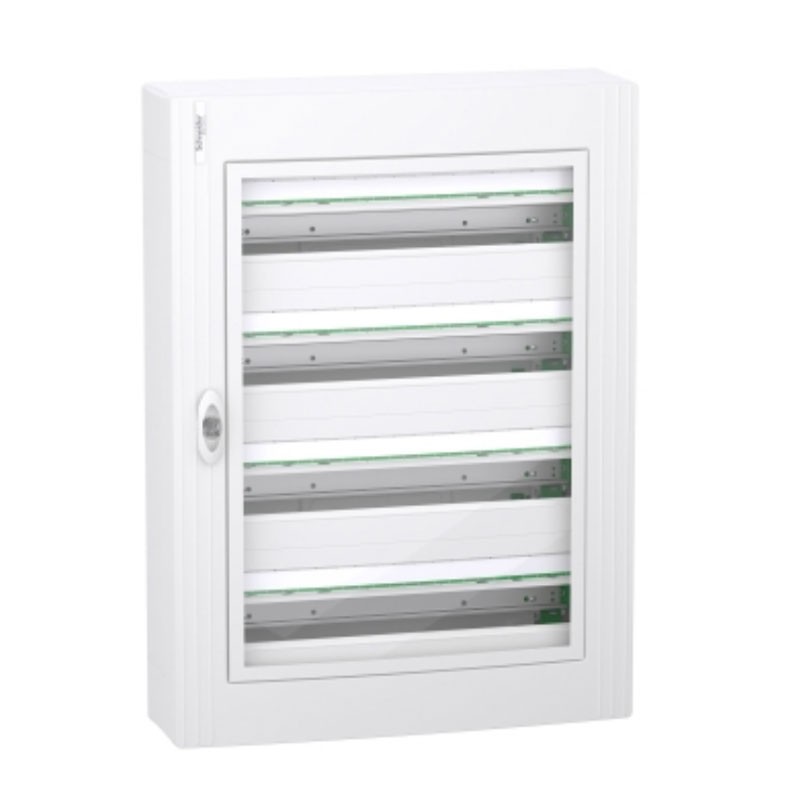

Questo contenitore PrismaSeT XS è un contenitore di distribuzione montato in superficie. Questa custodia in metallo e plastica è composta da 4 file di 24 moduli da 18 mm. Può ospitare tutti i tipi di quadri modulari. Questa custodia è dedicata all'installazione interna. Il grado di protezione IP è IP40 a porta chiusa. È dotato di una porta trasparente incolore. Il colore dell'involucro e della piastra frontale è bianco (RAL 9003). Questa copertura pronta all'uso è destinata ai settori residenziale e terziario. È pensato per gli elettricisti, fornendo ergonomia e flessibilità di installazione. I cavi possono entrare dalla parte superiore o inferiore dell'armadio mediante piastre passacavo rimovibili. Consente l'ingresso tramite cavo, tubo o canalina. È dotato di 1 piastra posteriore e 4 guide DIN. Le guide sono rimovibili e facilitano le operazioni di cablaggio e manutenzione. Viene fornito con 1 morsettiera di terra. Questa morsettiera fornisce 38 uscite (6x25mm²+32x4mm²). Può ospitare anche un distributore verticale Acti9 VDIS da 24 moduli. Viene fornito con 1 etichetta di identificazione, 1 protezione per etichette, 1 striscia di piastra cieca e alcuni accessori per il fissaggio dei cavi. La classe di isolamento elettrico è la classe II. La tensione nominale di isolamento Ui è 400V. La categoria di sovratensione è II. La corrente nominale In è fino a 125A. È conforme alle norme IEC 60670-1 e 24, IEC 61439-1 e 3. Le dimensioni totali sono (L) 550 mm x (A) 750 mm x (P) 168 mm. Il peso del prodotto è di 16,910 kg. Il contenitore e la piastra frontale sono realizzati in tecnoplastica. La parte posteriore è in metallo. La porta è in vetro. La resistenza della plastica alla fiamma e al calore anomalo è di 650°C per custodia e frontale. Il grado di protezione IK è IK09 a porta chiusa. La temperatura di esercizio è compresa tra -25°C e 60°C.

Vantaggi:

• Facilità di installazione
• Cavi di ingresso laterale e superiore/inferiore rimovibili
• Guide DIN rimovibili
• Grado di protezione IP30 che diventa IP40 con porta aggiuntiva
• Ampia gamma di morsettiere, a vite o senza vite, fornite o disponibili come accessori
• Prestazioni ambientali del prodotto



Attrezzatura fornita:

• 4 etichetta di identificazione
• 4 proteggi-etichetta
• 1 morsettiera
• 1 piastra di chiusura
• 1 sportello
• 4 guida DIN
• 6 bulloneria per il fissaggio dei cavi

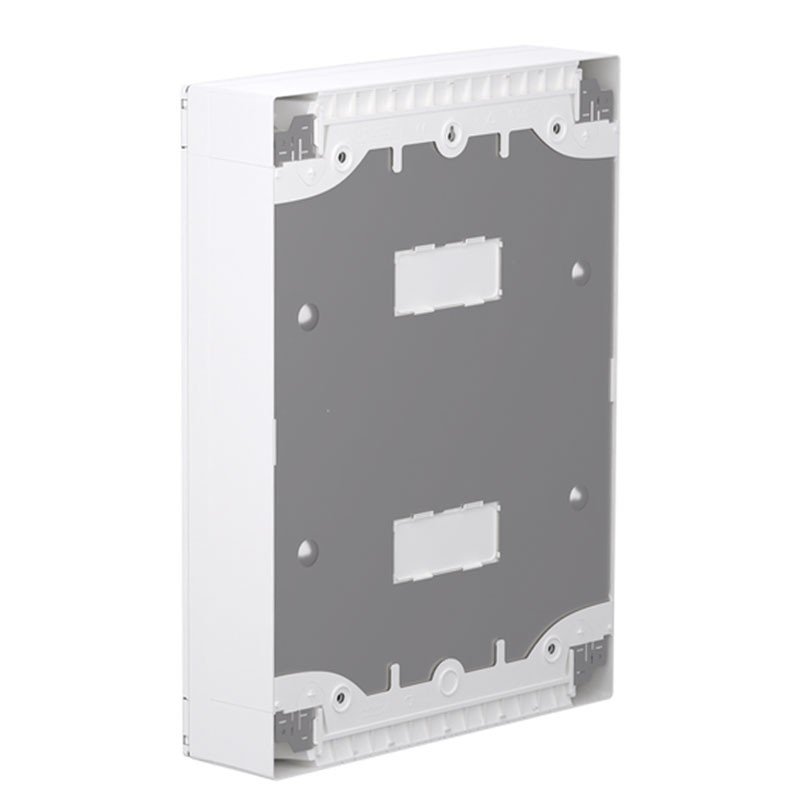

• 1 piastra posteriore




Altre caratteristiche tecniche:

• Tipo di piastra frontale: Modulare
• Tipo di porta: Trasparente
• Tipo di binario: DIN simmetrico
• Descrizione della piastra di montaggio: Senza piastra di montaggio
• Parti rimovibili: Guida DIN
• Potenza dissipata 87W
• Corrente nominale: 125 A
• Tensione nominale di isolamento [Ui]: 400 V
• Entrata del cavo: Cavo o tubo - Piastre ritagliabili – Canalette - Piastre rimovibili
• Numero di morsettiere: 1 terra con 38.0 uscenti
• Uscenti del blocco di distribuzione: 6 x 25 mm² + 32 x 4 mm² per terra
• Connessioni – terminali: Connessione a vite (terra) , 6,0 x 6…25 mm², Push-in (terra) , 32,0 x 1,5…4 mm² (flessibile), Push-in (terra) , 32,0 x 6 mm² (rigido o flessibile)
• Descrizione delle opzioni di blocco: Opzione blocco tasti
• Materiale custodia: Parte posteriore: metallo - Contenitore: tecnoplastica - Frontale: tecnoplastica -Porta: vetro
• Peso netto: 16,910 kg
• Colore: Involucro: bianco (RAL 9003) - Pannello frontale: bianco (RAL 9003) - Porta: incolore
• Segmento di mercato: Residenziale - Piccole costruzioni
• Resistenza al fuoco: Involucro: 650 °C conforme a IEC 60695-2-11 - Piastra frontale: 650 °C conforme a IEC 60695-2-11
• Standard: IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
• Etichette di qualità: IMQ
