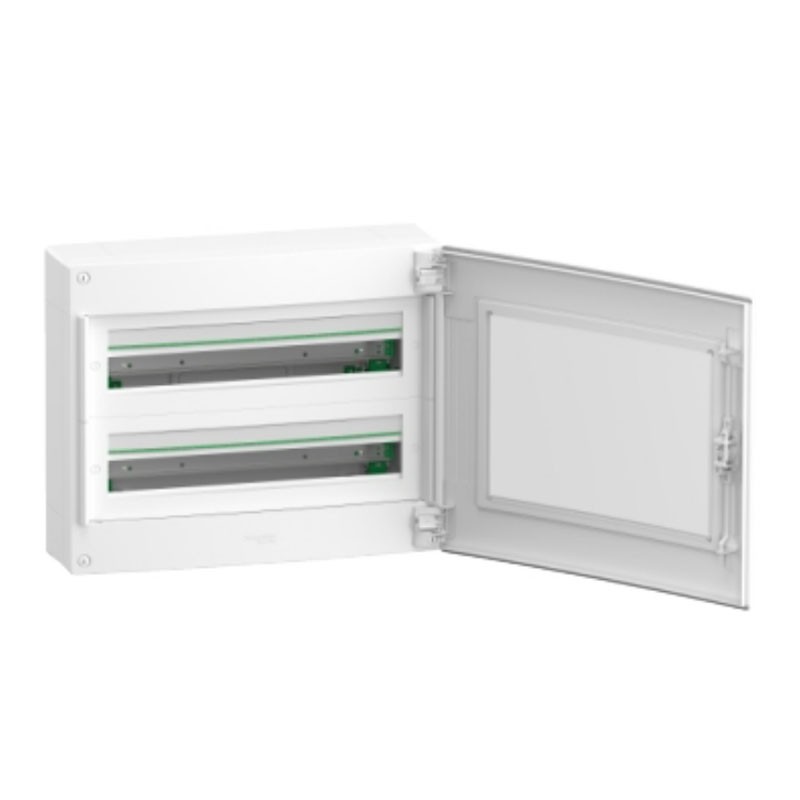

Questa scatola PrismaSeT XS è una scatola di distribuzione montata in superficie. Questa scatola in metallo e plastica è composta da 2 file di 24 moduli da 18 mm. È adatto a tutti i tipi di quadri modulari. Questo armadio è destinato all'installazione interna. Il grado di protezione IP a porta chiusa è IP40. Viene fornito con una porta trasparente incolore. Il colore dell'alloggiamento e della piastra di copertura è bianco (RAL 9003). Questo armadio pronto all'uso è destinato sia al settore residenziale che a quello terziario. È progettato per gli elettricisti e offre ergonomia e flessibilità di installazione. I cavi possono essere posizionati attraverso la parte superiore o inferiore dell'armadio tramite piastre passacavi rimovibili. Consente l'ingresso tramite cavo, condotto o grondaia. È dotato di 1 piastra posteriore e 2 guide DIN. Le sbarre sono rimovibili e facilitano il cablaggio e la manutenzione. Viene fornito con 1 morsettiera di terra. Questa morsettiera è dotata di 24 uscite (3x25mm²+21x4mm²). Può contenere anche un distributore verticale Acti9 VDIS, formato da 24 moduli. Viene fornito con 1 targhetta identificativa, 1 protezione per etichette, 1 striscia cieca e alcuni accessori per il fissaggio dei cavi. La classe di isolamento elettrico è la classe II. La tensione nominale di isolamento Ui è 400V. La categoria di sovratensione è II. La corrente nominale In è fino a 125A. È conforme alle norme IEC 60670-1 e 24, IEC 61439-1 e 3. Le dimensioni complessive sono (L) 550 mm x (A) 450 mm x (P) 168 mm. Il peso del prodotto è di 10,270 kg. La scatola e la placca di copertura sono di natura tecnoplastica. La parte posteriore e la porta sono in metallo. La resistenza della plastica alla fiamma e al calore anomalo è di 650°C per l'armadio e la piastra di copertura. Il grado di protezione IK è a porta chiusa. La temperatura di esercizio è compresa tra -25°C e 60°C.

Attrezzatura fornita:

• 2 etichetta di identificazione
• 2 proteggi-etichetta
• 1 morsettiera
• 1 striscia per piastra cieca
• 1 porta
• 2 guida DIN
• 2 hardware di montaggio cavo

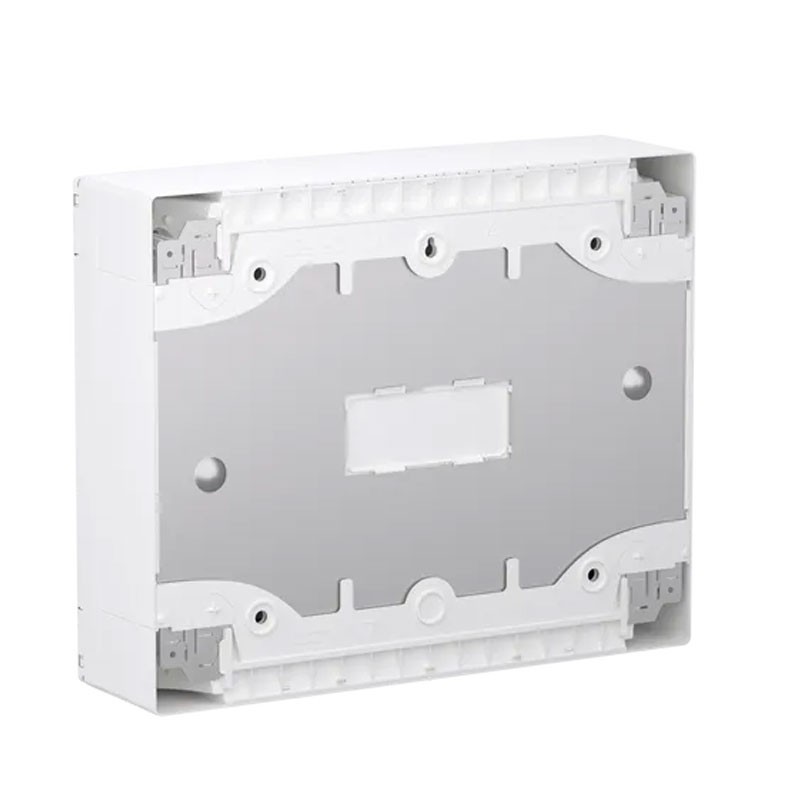

• 1 piastra posteriore




Altre caratteristiche tecniche:

• Tipo di piastra frontale: Modulare
• Tipo di porta: Trasparente
• Tipo di binario: DIN simmetrico
• Descrizione della piastra di montaggio: Senza piastra di montaggio
• Parti rimovibili: Guida DIN
• Potenza dissipata 67W
• Corrente nominale: 125 A
• Tensione nominale di isolamento [Ui]: 400 V
• Entrata del cavo: Cavi o tubi - Piastre ritagliabili - Guida - Piastre rimovibili
• Numero di morsettiere: 1 terra con 24.0 uscenti
• Lasciare il terminale di distribuzione: 3 x 25 mm² + 21 x 4 mm² per la messa a terra
• Uscenti del blocco di distribuzione: 6 x 25 mm² + 32 x 4 mm² per terra
• Connessioni – terminali: Connessione a vite (messa a terra) , 3.0 6…25 mm² - Push-in (messa a terra) , 21.0 1.5…4 mm² (flessibile) - Push-in (messa a terra) , 21.0 6 mm² (rigido o cablato)
• Descrizione delle opzioni di blocco: Opzione serratura con chiave
• Materiale custodia: Parte posteriore: metallo - Contenitore: tecnoplastica - Frontale: tecnoplastica -Porta: vetro
• Peso netto: 10,270 kg
• Colore: Involucro: bianco (RAL 9003) - Pannello frontale: bianco (RAL 9003) - Porta: incolore
• Segmento di mercato: Residenziale - Piccole costruzioni
• Resistenza al fuoco: Involucro: 650 °C conforme a IEC 60695-2-11 - Piastra frontale: 650 °C conforme a IEC 60695-2-11
• Standard: IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
• Etichette di qualità: IMQ
