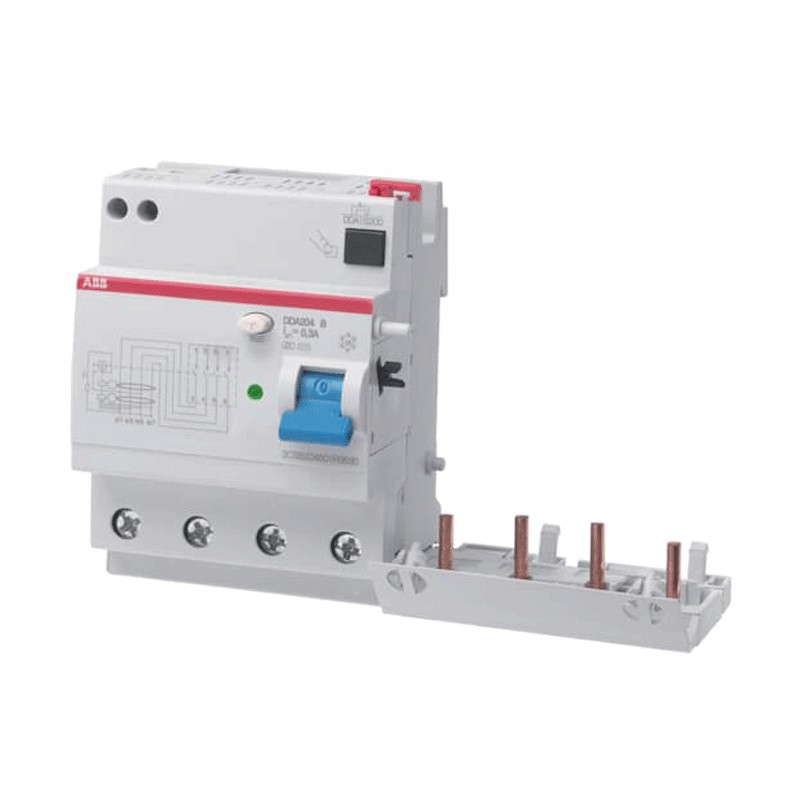

Abb FI-Block DDA204 63A 4 Pole 300mA 4 Module B273292
ABB B273292
8012542732921
Abb FI-Block Serie DDA204:
- Nennspannung 230...400V
- Nennstrom 63A
- 4 Pole
- Nennfehlerstrom: 300mA
- 4 Module
Kann mit Schutzschaltern der Baureihen S 200 L, S 200, S 200 M, S 200 P gekoppelt werden, um die magnetothermische Differentialschutzfunktion zu realisieren.
Es ist möglich, den DDA204 mit Schutzschaltern der Reihe M 200 zu koppeln, wobei in diesem Fall ein zusätzlicher thermischer Schutz zum Schutz gegen Überlastströme vorgesehen werden muss.
Abb FI-Block DDA204 63A 4 Pole 300mA 4 Module B273292
435,09 €
inkl. MwSt.
435,09 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Nicht verfügbar
Bald verfügbar
Fehlerstrom-Schutzschalter Blöcke sind mechanisch so konstruiert, dass eine falsche Kopplung zwischen dem Block und dem Leistungsschalter verhindert wird: Die Leistung des Blocks muss immer gleich oder größer als die des Leistungsschalters sein. Die seitliche Kunststoffklammer ermöglicht eine schnellere Montage des Blocks am Schutzschalter, und ein Druckknopf verhindert das Auslösen.
Sie dient dem Schutz der menschlichen Gesundheit im Falle eines Erdschlusses (elektrischer Leckstrom) oder eines Stromschlags zwischen Phase und Erde und bietet somit auch Schutz vor makroskopischen elektrischen Schlägen, sowohl direkt als auch indirekt, für exponierte Personen.
Die Fehlerstrom-Schutzschalter Blöcke vom Typ B wurden für die Erfassung von Fehlerströmen mit kontinuierlicher Wellenform oder hoher Frequenz entwickelt.
Merkmale:
- Bezugsnormen: IEC/EN 61009 Ann. G IEC/EN 62423
- Fehlerstromtyp: Typ B
- Nennbetriebsspannung: 230/400 V
- Bemessungsisolationsspannung (Ui): 500 V
- Stoßspannungsfestigkeit (Uimp): 4 kV
- Maximaler Stoßstrom: 3 kA
- Ableitstrom Typ: B
- Nennfrequenz (f): 50/60 Hz
- Verlustleistung: 7,6 W
- Anschluss der Versorgungsspannung: Beliebig
- Elektrischer Widerstand: 10000 Zyklen
- Anzahl der Pole: 4
- Betriebskennlinie: Unmittelbar (APR High Immunity)
- Anschlusskapazität: Starr 25 ... 25 mm²
- Flexibel 25 ... 25 mm²
- Umgebungstemperatur: -25/+55 °C
- Umgebungstemperatur: Betrieb -25/+55 °C
- Schutzart: IP2X
- Abmessungen: Produktbreite: 140 mm - Produkthöhe: 93 mm - Produkttiefe: 76 mm
- Nettogewicht des Produkts: 0,337 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 230/400VAC
- Module: 4
- Pole: 4P
- Art des Schalters: B
- Differentialstrom: 0.3 A
- Ampere: 63A
- Stromkreisschutz: Fehlerstrom-Schutzschalter Blöcke
