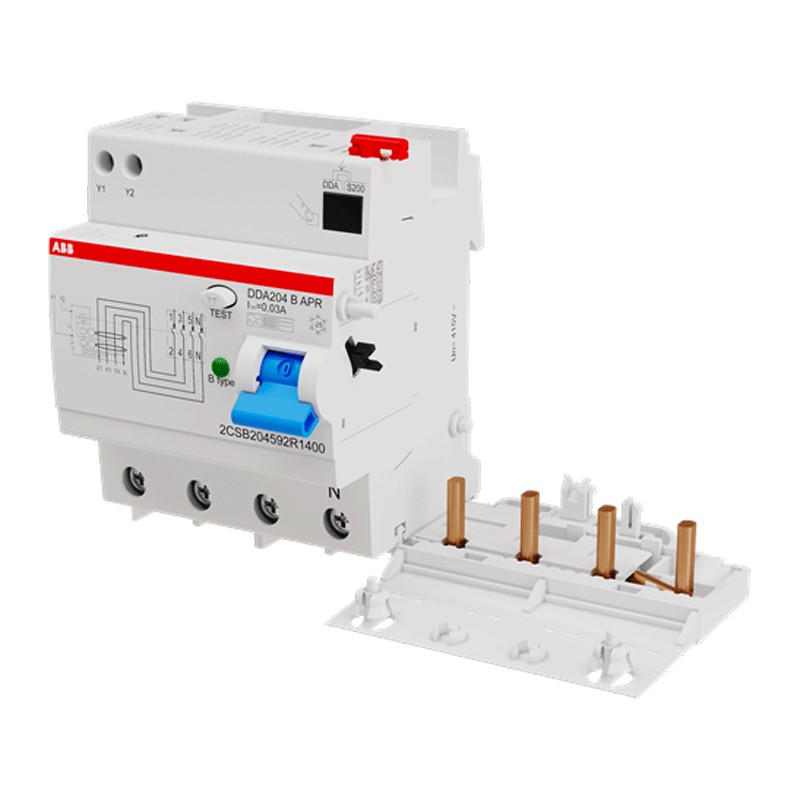

Abb FI-Block DDA204 40A 4 Pole 30mA 4 Module B202032
ABB B202032
8012542020325
Abb FI-Block Serie DDA 204:
- Nennspannung 230...400V
- Nennstrom 40A
- 4 Pole
- Nennfehlerstrom: 30mA
- 4 Module
Kann mit Schutzschaltern der Baureihen S 200 L, S 200, S 200 M, S 200 P gekoppelt werden, um die magnetothermische Differentialschutzfunktion zu realisieren.
Es ist möglich, den DDA 200 mit Schutzschaltern der Serie M 200 zu koppeln, wobei in diesem Fall ein zusätzlicher thermischer Schutz zum Schutz gegen Überlastströme vorgesehen werden muss.
Abb FI-Block DDA204 40A 4 Pole 30mA 4 Module B202032
499,12 €
inkl. MwSt.
499,12 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 15
: 2
Fehlerstromschutzschalter sind mechanisch so konstruiert, dass eine falsche Kopplung zwischen dem Block und dem Leistungsschalter verhindert wird: Die Leistung des Blocks muss immer gleich oder größer als die des Leistungsschalters sein. Die seitliche Kunststoffklammer ermöglicht eine schnellere Montage des Blocks am Schutzschalter, und ein Druckknopf verhindert das Auslösen.
Sie dient dem Schutz der menschlichen Gesundheit im Falle eines Erdschlusses (elektrischer Leckstrom) oder eines Stromschlags zwischen Phase und Erde und bietet somit auch Schutz vor makroskopischen elektrischen Schlägen, sowohl direkt als auch indirekt, für exponierte Personen.
Die FI-Blöcke vom Typ B wurden für die Erfassung von Fehlerströmen mit kontinuierlicher Wellenform oder hoher Frequenz entwickelt.
Merkmale:
- Bezugsnormen: IEC/EN 61009 Ann. G IEC/EN 62423
- Fehlerstromtyp: Typ B
- Nennbetriebsspannung: 230/400 V
- Bemessungsisolationsspannung (Ui): 500 V
- Stoßspannungsfestigkeit (Uimp): 4 kV
- Maximaler Stoßstrom: 3 kA
- Ableitstrom Typ: B
- Nennfrequenz (f): 50/60 Hz
- Verlustleistung: 4,8 W
- Anschluss der Versorgungsspannung: Beliebig
- Elektrischer Widerstand: 10000 Zyklen
- Anzahl der Pole: 4
- Betriebskennlinie: Unmittelbar (APR High Immunity)
- Anschlusskapazität: Starr 16 ... 16 mm² - Flexibel 16 ... 16 mm² - Flexibel 16 ... 16 mm²
- Umgebungstemperatur: -25/+55 °C
- Umgebungstemperatur: Betrieb -25/+55 °C
- Schutzart: IP2X
- Abmessungen: Produktbreite: 140 mm - Produkthöhe: 93 mm - Produkttiefe: 76 mm
- Nettogewicht des Produkts: 0,337 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung:
- 230/400VAC
- Module:
- 4
- Pole:
- 4P
- Art des Schalters:
- B
- Differentialstrom:
- 0.03 A
- Ampere:
- 40A
- Stromkreisschutz:
- Fehlerstrom-Schutzschalter Blöcke
