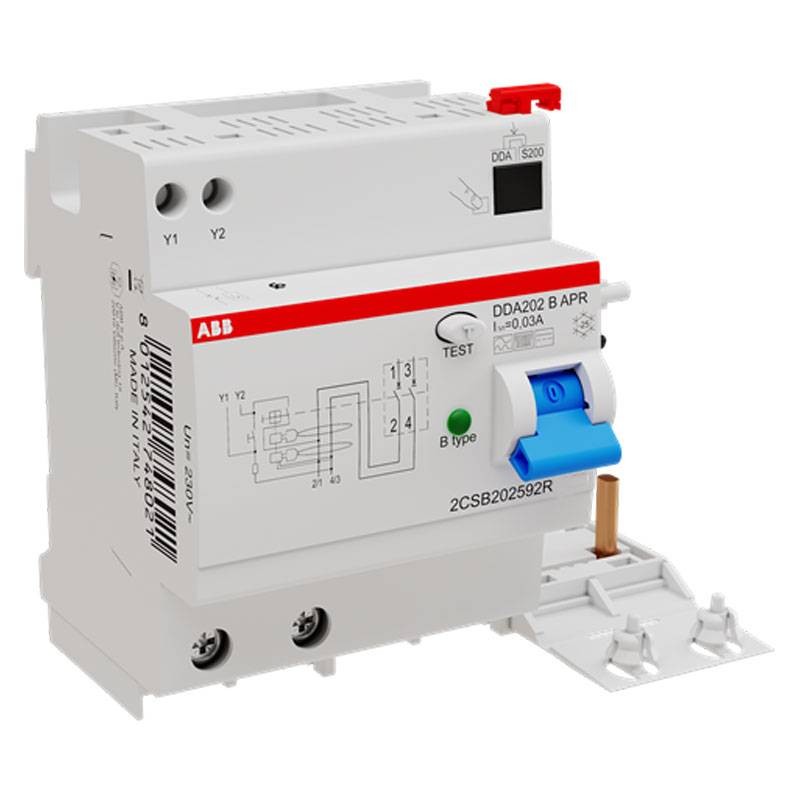

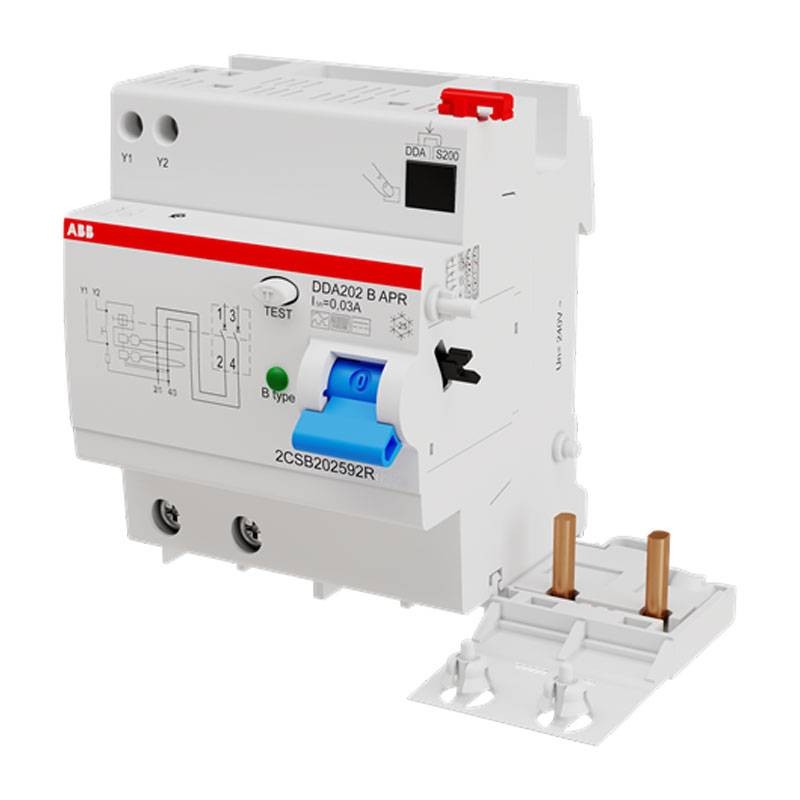

Abb Fehlerstromblock DDA 202 25A 2P Typ B 300mA B273332
ABB B273332
8012542733324
Abb Fehlerstromblock Serie DDA 202:
- 25 Ampere Nennstrom
- 2 Pole
- Typ B
- Nennfehlerstrom: 300mA
- Stromversorgung 230...230V
- Bemessungsisolationsspannung 500V
- Nennfrequenz 50/60 Hz
- Verlustleistung: 2W
Die Fehlerstromblöcke DDA 200 können mit den Leistungsschaltern der Serien S 200 L, S 200, S 200 M, S 200 P gekoppelt werden, um die thermisch-magnetische Differentialschutzfunktion zu realisieren.
Abb Fehlerstromblock DDA 202 25A 2P Typ B 300mA B273332
274,09 €
inkl. MwSt.
274,09 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3
Es ist möglich, den DDA 200 mit rein magnetischen Schutzschaltern der Serie M 200 zu koppeln, wobei in diesem Fall ein zusätzlicher thermischer Schutz zum Schutz gegen Überlastströme vorgesehen werden muss.
Fehlerstromblock Typ B: zuverlässig in jeder Fehlersituation Die Erfassung von Fehlerströmen mit kontinuierlicher Wellenform oder hoher Frequenz. Sie wurden für die Erkennung von Fehlerströmen mit einer kontinuierlichen Wellenform oder hoher Frequenz entwickelt.
B-Typen sind in allen Fällen geeignet, in denen Fehlerströme mit einer Wellenform, die der kontinuierlichen Wellenform ähnlich ist, oder mit solchen Frequenzwerten und Oberwellenanteilen auftreten, dass die korrekte Auslösung der A-Typen nicht gewährleistet ist, d. h. bei Vorliegen von:
- Dreiphasige AC/DC-Wandler, bei denen in Ermangelung einer doppelten Isolierung Fehler im DC-Teil des Stromkreises (nach dem Gleichrichter) auftreten können
- Dreiphasige Frequenzumrichter, bei denen der Erdschlussstrom hochfrequent oder mit einem hohen Anteil an Oberwellen sein kann
- Dreiphasige unterbrechungsfreie Stromversorgungen, bei denen in Ermangelung einer doppelten Isolierung Isolationsfehler im Gleichstromteil des Stromkreises (hinter dem Gleichrichter) auftreten können
- Elektromedizinische Geräte, deren Geräte über einen AC/DC-Wandler im Gerät mit Gleichstrom versorgt werden
- Photovoltaikanlagen ohne zumindest einfache Trennung zwischen der AC- und DC-Seite
- Ladestationen für Elektrofahrzeuge mit dreiphasiger Versorgung
Merkmale:
- Anschlusskapazitäten: Starr 25 ... 25 mm² - Flexibel 25 ... 25 mm² - Flexibel 25 ... 25 mm²
- Umgebungstemperatur: -25...55 °C
- Umgebungstemperatur: Betrieb -25...55 °C
- Schutzart: IP2X
- Kurzschlussstrombelastbarkeit (SCCR): 0,3 ... 0.3A
- Abmessungen Produktbreite: 105 mm - Produkthöhe: 93 mm - Produkttiefe: 76 mm
- Nettogewicht des Produkts: 0,290 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 230VAC
- Module: 4
- Pole: 2P
- Art des Schalters: B
- Differentialstrom: 0.3 A
- Ampere: 25A
- Stromkreisschutz: Fehlerstrom-Schutzschalter Blöcke
