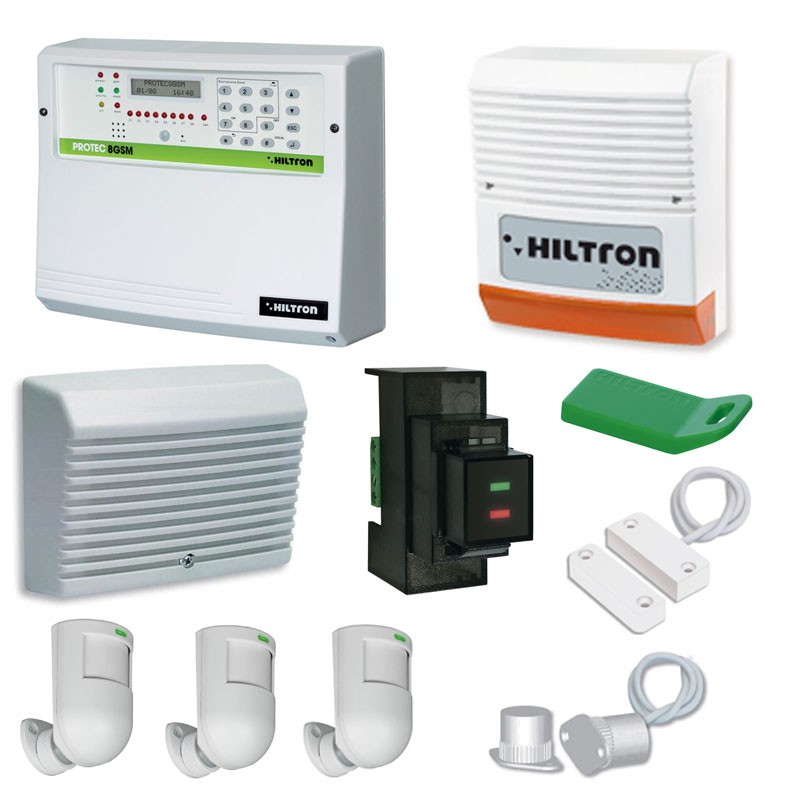

Spezifikationen der Komponenten des Kits:




1 Stück 8-Zonen-Zentraleinheit mit eingebautem GSM+IR-Wählgerät (Art.PROTEC8GSM):

• Eingebautes GSM-Wählgerät: Zonenidentifizierung, Fernselbstausschluss
• GSM-Modul: Quadriband
• Kontroll-LEDs: Netzanwesenheit, Ausgangszeit, Alarmstatus, Zonenstatus, Alarmspeicher
• Schutzzonen: 8
• Eingebauter Detektortyp: (kann einfach zur Hintergrundbeleuchtung von Display und Tasten oder als Sabotageschutz verwendet werden)
• Sprachgesteuertes Menü: Zonenidentifizierung, einfacher Selbstausschluss aus der Ferne
• Aufgezeichnete Sprachnachrichten: für Netzpräsenzstatus, Diebstahlschutzstatus
• Gemeinsame Sprachansage: anpassbar
• Steuerungsmöglichkeit: über Fernkonsole
• Automatische Sperrung jeder Zone: (falls nicht zurückgesetzt) nach Auslösen eines Alarms
• Einstellbare Alarmdauer: 180 - 600 Sekunden
• Maximal lieferbarer Strom: 2,6 Ampere (Code TM35SW)
• Nennversorgungsspannung: 230V
• Batteriefach: (Code B12V7A)
• Schutzart IP30
• Sicherheitsklasse 1
• Umweltklasse 2
• Abmessungen: B 280mm - H 230mm - T 96mm




1 Stück selbstversorgte Außensirene (Art.SA310):

• Nominale Versorgungsspannung 12V
• Frequenz 1237 Hz
• Absorption 10mA
• Maximale Absorption 1.9A
• Druckpegel 100dB(A) @ 3mt
• Eigenstromversorgung
• Für den Außeneinsatz geeignet
• Gewicht 1,9 kg
• Abmessungen 28 × 13,6 × 29,3 cm
• Funktionstest: bei Batterieanschluss
• Manipulationsschutz: aufreißsicher und reißfest
• Absicherung: Stromversorgung und Glühlampe
• Innenbehälter: Epoxid-pulverbeschichtetes Stahlblech
• Behälter ABS
• Schrauben rostfreier Stahl
• Farbe weiß
• Batteriefach (Code B12V2A)
• Betriebstemperatur: -25/+55°C
• Schutzart IP34
• Abmessungen: (B) 205 mm - (H) 246 mm - (T) 103 mm





1 Stück elektronische Piezosirene (Art.SP31):

• Nennversorgungsspannung 12V
• Maximale Stromaufnahme 140 mA
• Druckpegel 99dB(A) @ 3mt
• Frequenz 3585 Hz
• Schutz vor Verpolung
• Manipulationsschutz: Aufbruch- und Abreißsicherung
• Behälter ABS
• Betriebstemperatur: -5°C/ +40°C
• Abmessungen: 14 × 7 × 18 cm
• Abmessungen: B 135 mm x H 95 mm x T 43 mm
• Gewicht 0,260 kg





1 Stück zylindrischer Unterputzkontakt (Art.C56):

• 2-Draht-Ausgangsklemmen
• Max. Spannung 30V
• Stromstärke max. 500 mA
• Unterputz-Kontakttyp
• Installation Unterputzmontage an gepanzerten Türen
• Gewicht 0,025 kg
• Arbeitsabstand 12 mm
• Alarmausgang NC
• Kabellänge 25 cm
• Farbe weiß
• Container Nylon
• Sicherheitsklasse 1
• Umweltklasse 2
• Abmessungen: B 36mm x H 22mm x T 19mm




1 Stück REED-Magnetkontakt (Art.C58):

• Montage an Türen und Fenstern
• Ausgangsklemmen 2 Drähte
• Max. Spannung 30V
• Stromstärke max. 500 mA
• Kabellänge 25cm
• Alarmausgang NC
• Arbeitsabstand 18 mm
• Container Nylon
• Abmessungen: (B16mm) x (H9mm) x Abmessungen (T40mm)
• Externer Kontakttyp
• Gewicht: 0,021 kg
• Farbe weiß
• Sicherheitsklasse 1
• Umweltklasse 2




3-teiliger Dualtechnologie-Detektor (Art.DG12):

• Digitaler Zwei-Elemente-Sensor (Digipyro™)
• Mikrowellensensor 10.525Gh
• Komplett mit Anti-Disorientierungs-Gelenk
• Mit dem Trimmer einstellbare Empfindlichkeit
• Manipulationsschutz
• Manipulationsfunktion
• Anti-Masking-Funktion
• Hohe RF-Immunität (über 30Vm)
• Nennversorgungsspannung 12V
• Maximale Stromaufnahme 18mA
• Erfassungsbereich: 12 Meter
• Objektivstrahlen 23 (auf 3 horizontalen Ebenen)
• Erfassungswinkel vorne (PIR) H: 120°; V: 60°
• Erfassungswinkel Mikrowellenfront H: 80°; V: 32°
• Signalisierungs-LEDs
• Halbleiterrelaisausgang NC 100mA, 50Vdc max
• Anfängliche Stabilisierungszeit 30"
• Sicherheitsstufe: 1
• Umweltklasse: 2
• Abmessungen (BxHxT) 59x99x60mm
• Entspricht der Norm CEI EN 50131-1



BEDIENUNG: Der DG12 arbeitet mit "dualer Technologie", was bedeutet, dass nur dann ein Alarm ausgelöst wird, wenn beide Technologien (Infrarot und Mikrowelle) einen echten Einbruch erkennen. Dadurch werden Fehlalarme vermieden, die durch die Aktivierung nur des Infrarotsensors (z. B. durch Sonnenlicht) oder nur des Mikrowellensensors (z. B. durch bewegte Objekte) verursacht werden.



ANTI-MASKING: Im Falle eines anhaltenden Alarms einer der beiden Technologien und bei fehlender Erkennung der anderen aktiviert das DG12 einen Daueralarmzustand, der durch die blinkende rote LED und den geöffneten Zonenkontakt signalisiert wird und solange bestehen bleibt, bis beide Technologien wieder korrekt funktionieren. Wird auf diese Weise z. B. der Infrarotsensor durch thermische Isolierung ausgeblendet, der Mikrowellensensor aber weiterhin wiederholt alarmiert, geht der Melder in einen Daueralarmzustand über, der die Einbruchmeldezentrale auslöst.



ANTIMANOMISSION: Wenn der DG12 eine Anwesenheit in unmittelbarer Nähe des Melders (ca. 40 cm) feststellt, geht er in einen Daueralarmzustand über, der durch das Blinken der roten LED und das Öffnen des Zonenkontakts angezeigt wird. Selbst in diesem Fall, wenn nach einigen Sekunden beide Technologien die Anwesenheit in größerer Entfernung wieder erkennen und somit normal funktionieren, nimmt der Melder seinen normalen Betrieb wieder auf.



INSTALLATION:

• Entfernen Sie die elektronische Schaltung aus dem Behälter, indem Sie sie mit einem Werkzeug zur Seite hebeln, und haken Sie die Verbindung am Boden des Behälters ein, nachdem Sie sie durch den Befestigungsring geführt haben.
• Verwenden Sie bei der Deckenmontage die Verlängerung für das Gelenk.
• Decken Sie das ungenutzte Loch an der Basis des mit der mitgelieferten Matte ab.
• Befestigen Sie den Sockel des Gelenks auf einer glatten, ebenen und schwingungsfreien Fläche und decken Sie die Öffnung für die Durchführung der elektrischen Kabel für den Anschluss an die Steuereinheit mit den mitgelieferten Dübeln ab.
• Führen Sie die elektrischen Kabel durch das Loch in der Verbindung und befestigen Sie den Befestigungsring an der Basis.
• Nach der Installation und Ausrichtung in der gewünschten Position kann der Detektor durch vollständiges Drehen des Sicherungsrings verriegelt werden.
• Setzen Sie die Schaltung wieder auf den Boden des Gehäuses und stellen Sie die elektrischen Verbindungen her.
• Es ist möglich, den Melder schräg zu montieren (verwenden Sie in diesem Fall nicht das Gelenk, sondern bohren Sie zwei Löcher in das Gehäuse, um es an den Seiten zu befestigen.
• Richten Sie den Detektor nicht auf Objekte, die schnelle Temperaturschwankungen verursachen könnten, wie z. B. Heizkörper, elektrische Heizkörper, Klimaanlagen, offene Flammen usw.
• Vermeiden Sie auch die Installation in ihrer Nähe.
• Das Sichtfeld des Detektors darf nicht teilweise oder vollständig verdeckt werden.




1 Stück LF Näherungsleser mit Zonenpartialisierung auf RS485 für PROTEC8GSM und TM800GSM (Art.DX200): Hiltron LF Näherungsleser mit Zonenteilung über RS485 für PROTEC8GSM und TM800GSM. Umweltklasse 2, Sicherheitsstufe 1. Abmessungen: B 19 mm - H 33 mm - T 47 mm.





1 Stück Proximity-Schlüssel für DX200-DX300 Leser, Farbe grün: Hiltron Proximity-Schlüssel für DX200-DX300 Leser, Farbe grün. Abmessungen: L19mm - H44mm - D10mm.
