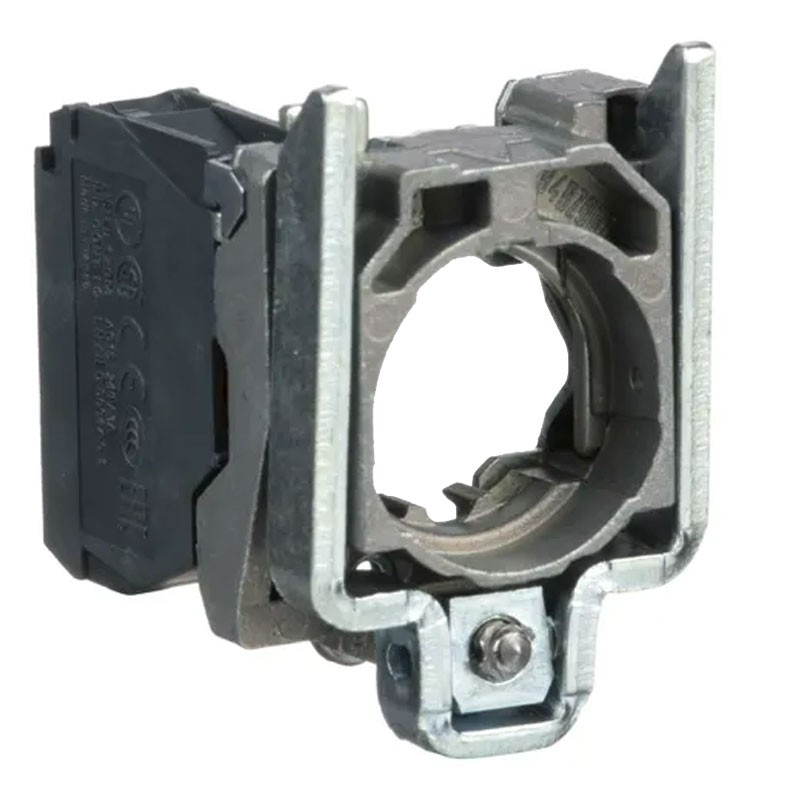

Telemecanique Hilfsschalterblock 1NC ZB4BZ102
SNR ZB4BZ102
3389110889383
Schneider Hilfsschalterblock mit den folgenden Merkmalen:
- Material des Befestigungssockels: Zamak
- Kopftyp: Standard
- Kontaktzusammensetzung und -art: 1 NC
- Funktion des Kontaktes: Langsam öffnend
- Typ des Kontaktblocks: Einfach
- Gerätezusammensetzung: Gehäuse - Befestigungssockel
- Anschlüsse - Klemmen: Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende nach EN 60947-1, Schraubklemmen, > = 1 x 0,22 mm² ohne Kabelende nach EN 60947-1

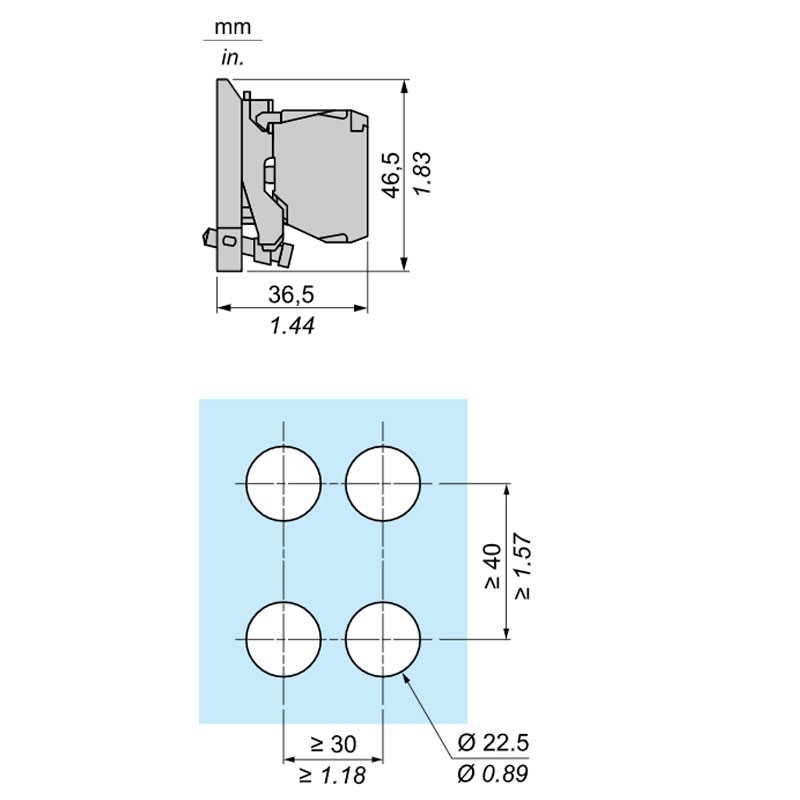

- CAD-Breite gesamt: 30 mm
- CAD-Gesamthöhe: 47 mm
- CAD-Gesamttiefe: 37 mm
- Beschreibung der ISO-Klemmen Nr. 1: (11-12)NC
Telemecanique Hilfsschalterblock 1NC ZB4BZ102
6,00 €
inkl. MwSt.
6,00 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 515
: 77
Häufig zusammengekauft
Vorteile:
- Die Basiseinheit für den Aufbau eines eigenen Metalltasters oder Schalters
- Ein breiter Betriebstemperaturbereich von -40°C bis 70°C gewährleistet die Vielseitigkeit des Produkts
- Umweltfreundliche Produktleistung
Das Einzelkontaktelement Harmony XB4 von Schneider Electric ist auf einer Befestigungsbasiseinheit vormontiert. Es hat 1 Öffnerkontakt. Dieser Befestigungssockel ist bereits mit einem Kontaktelement vormontiert. Fügen Sie einfach einen Kopf hinzu, um einen kompletten, gebrauchsfertigen Taster zu erhalten.
Weitere technische Merkmale:
- Gewicht: 0,053 kg
- Kontaktverwendung: Standardkontakte
- Zwangsöffnung: Entspricht EN/IEC 60947-5-1 Anhang K
- Betätigungshub: 1,5 mm (Öffner mit Zustandsänderung) - 4,3 mm (Gesamthub)
- Betätigungskraft: 2 N NC mit elektrischem Zustandswechsel
- Mechanische Lebensdauer: 5000000 Zyklen
- Anzugsdrehmoment: 0,8...1,2 Nm nach EN 60947-1
- Material der Kontakte Silberlegierung (Ag/Ni)
- Kurzschlussschutz: 10 A Patronensicherung Typ gG nach EN/IEC 60947-5-1
- Konventioneller thermischer Strom in Luft [Ith]: 10 A nach EN/IEC 60947-5-1
- Bemessungsisolationsspannung [Ui]: 600 V (Verschmutzungsgrad 3) nach EN 60947-1
- Bemessungs-Stoßspannung [Uimp]: 6 kV nach EN 60947-1
- TH-Schutzbehandlung
- Lagertemperatur: -40...70 °C
- Umgebungstemperatur: -40...70 °C
- IP-Schutzart: IP20 gemäß IEC 60529
Kopfform (Schraube)
- Kreuzschlitzkopf kompatibel mit Philips-Schraubendreher Nr. 1
- Phillips-Kopf kompatibel mit Pozidriv-Schraubendreher Nr. 1
- Schlitz kompatibel mit Ø 4 mm Tellerschraubendreher
- Schlitz kompatibel mit Ø 5,5 mm Tellerschraubendreher
Nennbetriebsstrom [Ie]:
- 3 A bei 240 V, AC-15, A600 gemäß EN/IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 nach EN/IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 nach EN/IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 nach EN/IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 nach EN/IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 nach EN/IEC 60947-5-1
Elektrische Lebensdauer
- 10000000 Schaltspiele, AC-15, 2 A bei 230 V, Arbeitsbereich <3600 Schaltspiele/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 10000000 Schaltspiele, AC-15, 3 A bei 120 V, Einschaltdauer <3600 Schaltspiele/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 10000000 Schaltspiele, AC-15, 4 A bei 24 V, Einschaltdauer <3600 Schaltspiele/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 10000000 Schaltspiele, DC-13, 0,2 A bei 110 V, Einschaltdauer <3600 Schaltspiele/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 10000000 Schaltspiele, DC-13, 0,5 A bei 24 V, Arbeitsbereich <3600 Schaltspiele/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
Elektrische Zuverlässigkeit
- Λ < 10exp(-6) bei 5 V, 1 mA im Reinraum nach EN/IEC 60947-5-4
- Λ < 10exp(-8) bei 17 V, 5 mA im Reinraum nach EN/IEC 60947-5-4
Schockfestigkeit
- 30 gn (Dauer = 18 ms) bei halbsinusförmiger Beschleunigung nach IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Halbsinuswellenbeschleunigung nach IEC 60068-2-27
Es gibt noch keine Bewertung
Technische Daten
- Art: Kontakte
