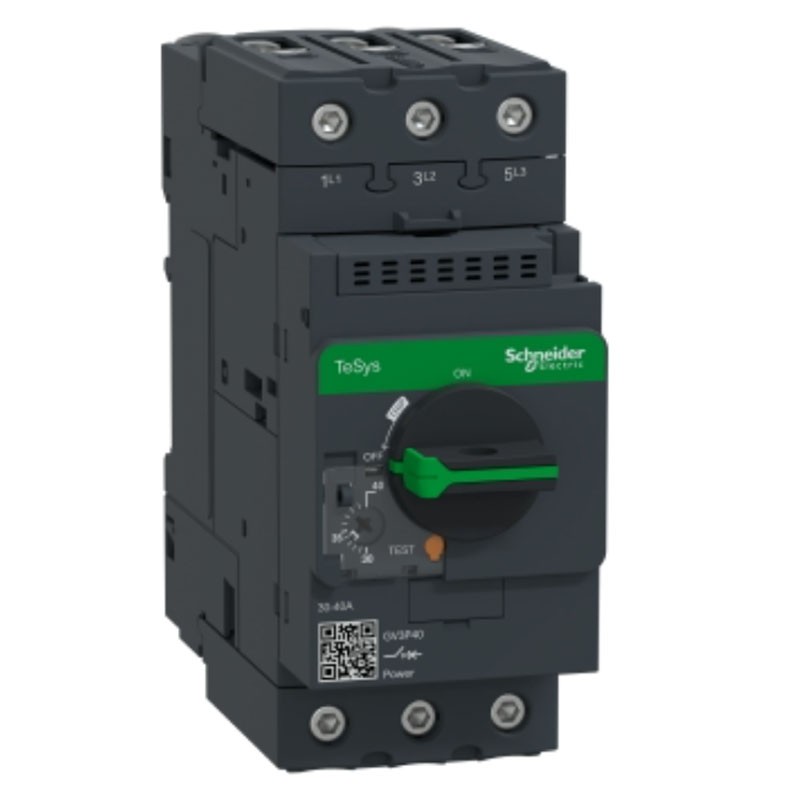

Telemecanique GV3P 40A Leistungsschalter GV3P40
SNR GV3P40
3389119405393
Schneider Telemecanique-Leistungsschalter mit den folgenden Merkmalen:
- Nennbetriebsspannung [Ue]: 690 V "AC" "50/60 Hz" gemäß IEC 60947-2
- Bemessungsisolationsspannung [Ui]; 690 V "AC" "50/60 Hz" gemäß IEC 60947-2
- Konventioneller thermischer Strom in Luft [Ith]: 40A gemäß IEC 60947-4-1
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947-2
- Magnetischer Auslösestrom: 560A
- Verlustleistung pro Pol: 8W
- Anzahl der Pole: 3
- Netztyp: "AC
- Gebrauchskategorie: AC-3 gemäß IEC 60947-4-1
- Netzfrequenz: "50/60 Hz" gemäß IEC 60947-4-1
- Befestigung: 35 mm symmetrische DIN-Schiene: geklipst - Platte: geschraubt (mit 3 x M4 Schrauben)
Telemecanique GV3P 40A Leistungsschalter GV3P40
169,52 €
inkl. MwSt.
169,52 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 6
: 2
Weitere Merkmale:
- Betriebslage: beliebige Lage
- Art der Steuerung: Drehbetrieb
- Nennstrom [In]: 40A
- Einstellbereich des thermischen Schutzes: 30...40A
- Mechanische Lebensdauer 50000 Zyklen
- Elektrische Belastbarkeit 50000 Zyklen für AC-3 bei 415 V In
- Maximale Betriebsgeschwindigkeit: 25 Zyklen/h
- Bemessungsbetrieb: Dauerbetrieb gemäß IEC 60947-4-1
- Anzugsdrehmoment: 5 Nm bei EverLink-Verbindungen für BTR-Schrauben für 25 mm² Kabel, 8 Nm bei EverLink-Verbindungen für BTR-Schrauben für 35 mm² Kabel
- Phasenausfall-Empfindlichkeit: Ja gemäß IEC 60947-4-1
- Freischaltbarkeit: Ja gemäß IEC 60947-1
- Klimaversiegelung: entspricht IACS E10
- Schutzart IK: IK09-Gehäuse
- IP-Schutzart: IP20 gemäß IEC 60529
- Lagertemperatur: -40/+80 °C
- Feuerbeständigkeit: 960 °C gemäß IEC 60695-2-1
- Betriebshöhe: 3000 m
- Betriebsumgebungstemperatur: -20/+60 °C
Motorleistung in kW
- 18,5 kW bei 400/415 V "AC" "50/60 Hz".
- 22 kW bei 500 V "AC" "50/60 Hz".
- 37 kW bei 690 V 'AC' '50/60 Hz'.
Unterbrechungskapazität
- 100 kA Icu nach IEC 60947-2 bei 230/240 V "AC" "50/60 Hz".
- 50 kA Icu gemäß IEC 60947-2 bei 440 V "AC" "50/60 Hz
- 6 kA Icu nach IEC 60947-2 bei 690 V "AC" "50/60 Hz" 50 kA Icu nach IEC 60947-2 bei 690 V "AC" "50/60 Hz
- 50 kA Icu nach IEC 60947-2 bei 400/415V "AC" "50/60Hz
- 12 kA Icu gemäß IEC 60947-2 bei 500 V "AC" "50/60 Hz" Bemessungsbetriebsunterbrechungsleistung
Bemessungsbetriebsunterbrechungskapazität [Ics]:
- 100 % nach IEC 60947-2 bei 230/240 V "AC" "50/60 Hz".
- 100 % nach IEC 60947-2 bei 440 V "AC" "50/60 Hz".
- 100 Prozent nach IEC 60947-2 bei 400/415 V "AC" "50/60 Hz".
- 50 Prozent nach IEC 60947-2 bei 500 V "AC" "50/60 Hz".
- 50 % nach IEC 60947-2 bei 690 V "AC" "50/60 Hz".
Referenznormen
- EN/IEC 60947-2
- EN/IEC 60947-4-1
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
Abmessungen, Farbe und Gewicht:
- Höhe 132 mm
- Breite 55 mm
- Tiefe 136 mm
- Gewicht: 0,96 kg
- Farbe: dunkelgrau
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
