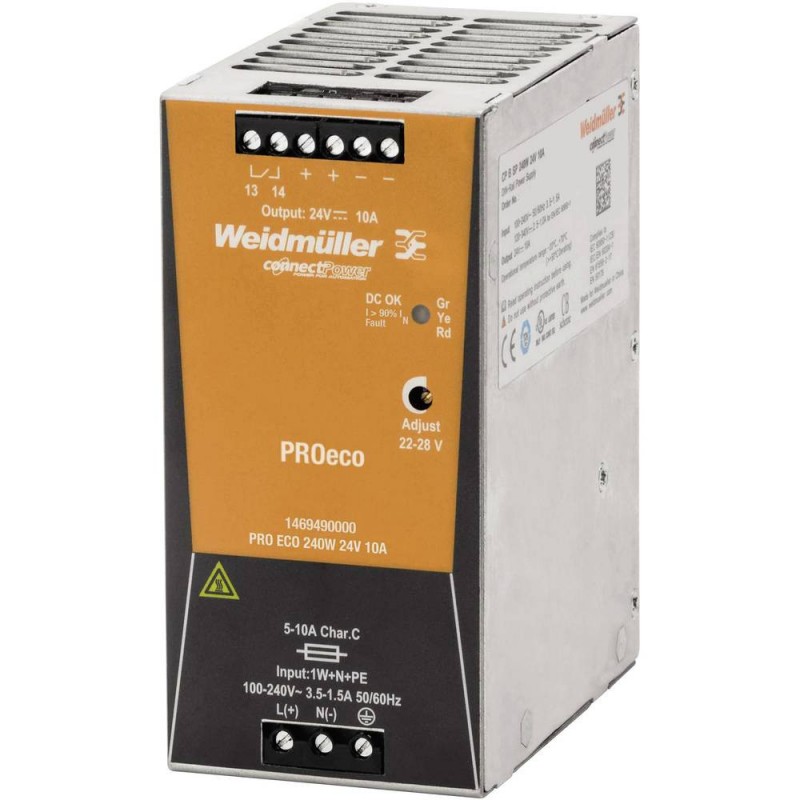

Weidmüller Schaltnetzteil PRO ECO 240W 24V 1469490000
WEI 1469490000
4050118275599
Weidmüller Schaltnetzteil PRO ECO 240W 24V 10A.
Weidmüller Schaltnetzteil PRO ECO 240W 24V 1469490000
78,91 €
inkl. MwSt.
78,91 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 69
: 19
Eingabe:
- AC-Stromverbrauch: 1,23 A @ 230 V AC / 2,47 A @ 110 V AC
- DC-Stromaufnahme: 1,18 A bei 370 V DC / 2,4 A bei 120 V DC
- AC-Eingangsspannungsbereich: AC 85...264 V (thermische Drift bei AC 100 V)
- AC-Frequenzbereich 47...63 Hz
- DC-Eingangsspannungsbereich 80...370 V DC (Derating @ 120 V DC)
- Spitzenstrom max. 15 A
- Eingangsfrequenz 47...63 Hz
- Eingangssicherung (intern) Ja
- Nennleistungsaufnahme 266,7 VA
- Empfohlene Vorabsicherung: 4A / DI, Sicherung, 10 A, Auto. B, Schutzschalter, 3...4 A, Auto. C, Stromkreisunterbrecher
- Eingangsüberspannungsschutz: Varistor
- Anschlusstechnik: Schraubanschluss
Ausgabe:
- Kapazitive Last: Unbegrenzt
- Nennausgangsstrom für Unom: 10A @ 55 °C
- Restwelligkeit, Unterbrechungsspitzen < 50 mVPP @ 24 V DC, IN
- Parallelität ja, max. 5
- Leistungsabgabe: 240W
- Überlastungsschutz: Ja
- Verpolungsschutz: Ja
- Anschlusstechnik: Schraubanschluss
- Anstiegszeit: ≤ 100 ms
- Beobachtungen der Ausgangsspannung: (einstellbar mit Potentiometer)
- Ausgangsspannung, max. 28V
- Ausgangsspannung, min 22V
- Nennausgangsspannung 24 DC ± 1 %.
Allgemeine technische Daten:
- Erdableitstrom, max. 3,5 mA
- Gehäuseausführung: Metall, korrosionsbeständig
- Leistungsfaktor (ca.)> 0,94 @ 230 V AC / > 0,99 @ 115 V AC
- Grad der Wirksamkeit 90
- Einbaulage, Montagehinweise auf Tragschiene TS 35
- Verlustleistung, Leerlaufbetrieb: 2 W
- Kurzschlussschutz JaÜberhitzungsschutz: Ja
- Schutz gegen Lastrückspannungen: 30...35 V DC
- SignalisierungGrüne LED (Ausgang > 21,6 V DC), gelbe LED (Ausgang > 90 % INominal typ. ), rote LED (Überlast, Übertemperatur, Kurzschluss, Ausgang < 20,4 V DC)
- Betriebstemperatur: -25 °C/+70 °C
- AC-Unterbrechungsüberbrückungszeit bei Inom: > 20 ms @ 230 V AC / > 20 ms @ 115 V AC
- Max. relative Luftfeuchtigkeit (Betrieb): 5 % bis 95 % RH
Isolierung:
- Schutzklasse: I, mit PE-Anschluss
- Grad der Korrosion: 2
- Isolationsspannung Eingang/Ausgang 3 kV
Elektrische Sicherheit (angewandte Normen)
- Geräte mit elektronischen Betriebsmitteln: nach EN50178 / VDE0160
- Elektrische Ausrüstung von Maschinen nach EN60204
- Niederspannungsschutz: SELV nach IEC 60950-1, PELV nach EN 60204-1
- Schutz gegen gefährliche Ströme nach VDE0106-101
- Sichere Trennung / Schutz gegen elektrischen Schlag: VDE0100-410 / Nach DIN57100-410
- Sicherheitstransformatoren für Schaltnetzteile: gemäß EN 61558-2-16
Temperaturen:
- Lagertemperatur: -40 °C/+85 °C
- Betriebstemperatur: -25 °C/+70 °C
EMC / Schock / Vibration
- Prüfung der Störfestigkeit nach EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (Burst), EN61000-4-5 (Surge), EN 61000-4-6 (conducted), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
- Geräuschemission gemäß EN55032: Klasse B
- Oberschwingungsstrombegrenzung: Gemäß EN 61000-3-2
- Schockfestigkeit IEC 60068-2-27: 15 g in alle Richtungen
- Vibrationsfestigkeit IEC 60068-2-6: 1 g gemäß EN50178
Verbindungsdaten (Eingabe)
- Kabelanschlussquerschnitt, AWG/kcmil , max. 12
- Kabelquerschnitt, AWG/kcmil , min. 26
- Kabelquerschnitt, flexibel, max. 2,5 mm²
- Kabelquerschnitt, flexibel, mindestens 0,5 mm²
- Kabelquerschnitt, starr, max. 6 mm²
- Kabelquerschnitt, starr, mindestens 0,5 mm²
- Anschlusstechnik: Schraubanschluss
Anschlussdaten (Ausgang)
- Anzahl der Klemmen 6 (++,--,13,14)
- Kabelanschlussquerschnitt, AWG/kcmil , max. 12
- Kabelquerschnitt, AWG/kcmil , min 26
- Kabelanschlussquerschnitt, flexibel, max. 2,5 mm²
- Kabelquerschnitt, flexibel, mindestens 0,5 mm²
- Kabelquerschnitt, starr, max. 6 mm²
- Anschlussquerschnitt Kabel, starr, min 0,5 mm²
- Anschlusstechnik: Schraubanschluss
Signalisierung:
- Kontaktbelastung (Schließer) max. 30 V DC / 1 A
- Potentialausgleichskontakt: Ja
- Relais ON/OFF: Ausgangsspannung >21,6 V DC/ <20,4 V DC, Überlast
Abmessungen und Gewichte:
- Tiefe 100 mm
- Tiefe (Zoll) 3,937 Zoll
- Vertikale Position 125 mm
- Höhe (Zoll) 4.921 Zoll
- Breite 60 mm
- Breite (Zoll) 2,362 Zoll
- Nettogewicht: 1.002 Gramm
