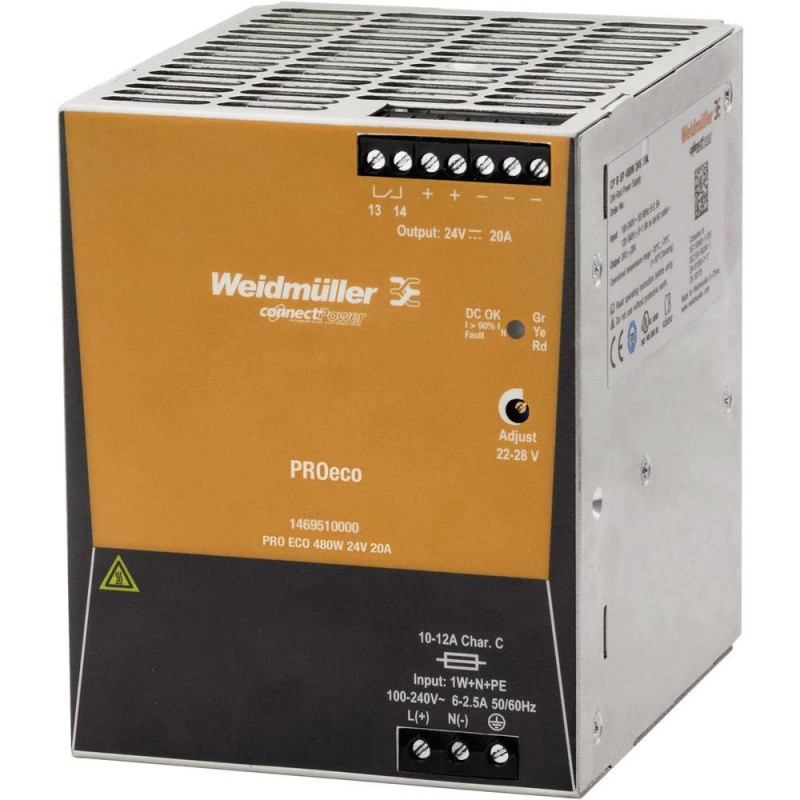

Weidmüller Schaltnetzteil PRO ECO 480W 24V 1469510000
WEI 1469510000
4050118275483
Weidmüller Schaltnetzteil PRO ECO.
Weidmüller Schaltnetzteil PRO ECO 480W 24V 1469510000
133,95 €
inkl. MwSt.
133,95 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 6
: 1
EINGABE:
- AC-Stromverbrauch 2,37 A @ 230 V AC / 5,2 A @ 110 VAC
- AC-Eingangsspannungsbereich 85...264 V AC (Derating auf 100 VAC)
- Anschlusstechnik: Schraubanschluss
- DC-Stromaufnahme: 1,55 A bei 370 V DC / 4,65 A bei 120 V DC
- DC-Eingangsspannungsbereich: 80...370 V DC (Derating auf 120 V DC)
- AC-Frequenzbereich: 47...63 Hz
- Eingangsfrequenz: 47...63 Hz
- Eingangssicherung (intern): ja
- Einschaltstrom: max. 5A
- Nenneingangsleistung: 527,5 VA
- Überspannungsschutz: Varistor
Empfohlene Zusatzsicherungen
- 6 A / DI, Schmelzsicherung
- 16 A, Char. B, Schalter
- 6...8 A, Char. C, Schalter
Abmessungen und Gewichte
- Tiefe 120 mm
- Tiefe (Zoll) 4,724 Zoll
- Höhe 125 mm
- Höhe (Zoll) 4,921 Zoll
- Breite 100 mm
- Breite (Zoll) 3,937 Zoll
- Nettogewicht 1.557 Gramm
Temperatur
- Lagertemperatur -40°C/85°C
- Betriebstemperatur -25°C/70°C
Ausgabe:
- Kapazitive Last: unbegrenzt
- Anschlusstechnik: Schraubanschluss
- Nennausgangsstrom für U nom: 20 A @ 55 °C
- Ausgangsleistung: 480 W
- Ausgangsspannung, max. 28V
- Ausgangsspannung, min 22V
- Ausgangsspannung, Hinweis: (einstellbar über Potentiometer)
- Überlastungsschutz: ja
- Parallelschaltmöglichkeit: ja, max. 3
- Verpolungsschutz: ja
- Beschleunigungszeit: ≤ 100 ms
- Nennausgangsspannung: 24 V DC ± 1 %.
- Restwelligkeit, Ausschaltpunkte: < 50 mV PP @ 24 V DC, IN
EMV/Schock/Vibrationen:
- Störfestigkeitsprüfung nach A: EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (Burst), EN 61000-4-5 (Surge), EN 61000-4-6 (conducted), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
- Begrenzung der Oberschwingungsströme der Netzspannung: Gemäß EN 61000-3-2
- Geräuschemission gemäß EN55032: Klasse B
- Schockfestigkeit IEC 60068-2-27: 15 g in alle Richtungen
- Vibrationsfestigkeit IEC 60068-2-6: 1 g gemäß EN 50178
Koordinierung der Isolierung
- Isolationsspannung, Eingang/Ausgang 3 kV
- Verschmutzungsgrad 2
- Schutzklasse I, mit PE-Anschluss
Verbindungsdaten (Eingabe)
- Leiterquerschnitt, AWG/kcmil , max. 12
- Leiterquerschnitt, AWG/kcmil , min. 26
- Leiterquerschnitt, flexibel, min. 0,5 mm² Leiterquerschnitt, starr, max.
- Leiterquerschnitt, starr, max. 6 mm² Leiterquerschnitt, starr, min. 6 mm²
- Leiterquerschnitt, starr, min. 0,5 mm² Leiterquerschnitt, starr, min. 0,5 mm²
- Anschlusstechnik Schraubanschluss
- Leiterquerschnitt, flexibel (Eingang), max. 2,5 mm²
Anschlussdaten (Ausgang)
- Leiterquerschnitt, AWG/kcmil , max. 10
- Leiterquerschnitt, AWG/kcmil , min. 26
- Leiterquerschnitt, flexibel, max. 2,5 mm² Leiterquerschnitt, flexibel, max. 2,5 mm² Leiterquerschnitt, flexibel, min. 26
- Leiterquerschnitt, flexibel, min. 0,5 mm² Leiterquerschnitt, flexibel, min. 0,5 mm²
- Leiterquerschnitt, starr, max. 6 mm² Leiterquerschnitt, starr, min. 6 mm²
- Leiterquerschnitt, starr, min. 0,5 mm² Anschlusstechnik: Schraubanschluss
- Anschlusstechnik: Schraubanschluss
- Anzahl der Klemmen 7 (++,---,13,14)
SIGNALISIERUNG
- Kontaktbelastung (Schließer): max. 30 V DC / 1 A
- Potentialfreier Kontakt: ja
- Relais ein/aus: Ausgangsspannung >21,6 V DC/ <20,4 V DC, Überlast
