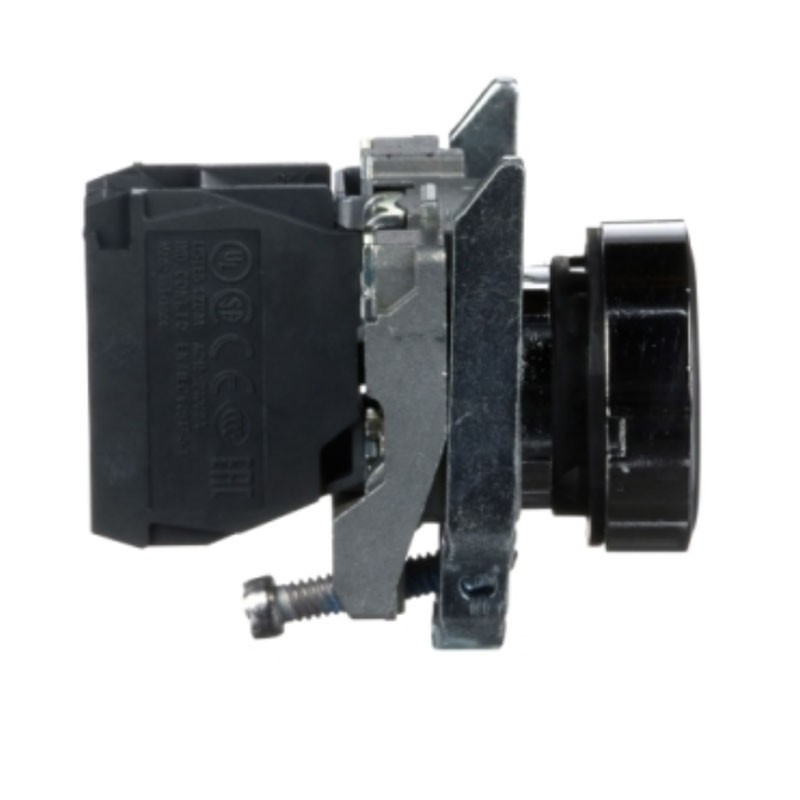

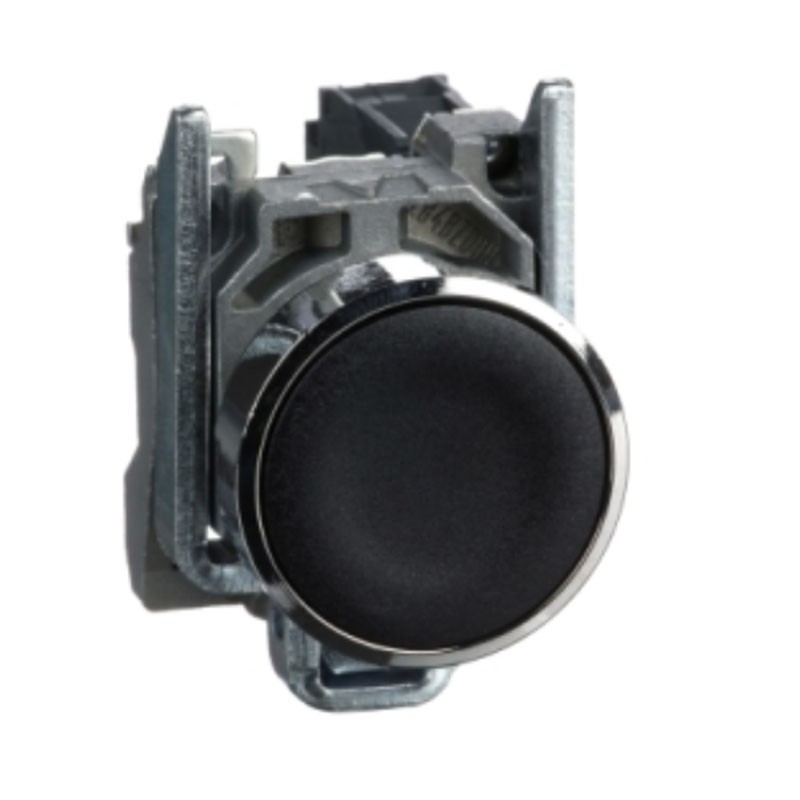

Telemecanique Harmony schwarzer XB4 1NA Druckknopf XB4BA21
SNR XB4BA21
3389110886948
Schneider Telemecanique Drucktaster der Serie Harmony XB4, mit folgenden Eigenschaften:
- Bemessungsisolationsspannung [Ui]: 600V (Verschmutzungsgrad 3) gemäß EN/IEC 60947-1
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß EN/IEC 60947-1
- Kontaktmaterial: Silberlegierung (Ag/Ni)
- Kurzschlussschutz: 10A Patronensicherung Typ gG nach EN/IEC 60947-5-1
- Konventioneller thermischer Strom in Luft [Ith]: 10A gemäß EN/IEC 60947-5-1
- Kopfmaterial: verchromtes Metall
- Material des Befestigungssockels: Zamak
- Einbaudurchmesser: 22 mm
Telemecanique Harmony schwarzer XB4 1NA Druckknopf XB4BA21
12,25 €
inkl. MwSt.
12,25 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 62
: 4
Weitere technische Merkmale:
- Kopfform: rund
- Antriebstyp: Impuls
- Operator-Typ: schwarz filoghiera, unmarkiert
- Kopftyp: Standard
- Zusammensetzung und Art der Kontakte: 1 NO
- Kontaktfunktion: langsames Öffnen
- Beschreibung der ISO-Terminals Nr. 1: (13-14) NO
- Hochdruckreinigungsbeständigkeit: 7000000 Pa bei 55 °C, Abstand: 0,1 m
- Kontaktverwendung: Standardkontakte
- Positive Öffnung: ohne
- Arbeitshub: 2,6 mm (NO mit Änderung des elektrischen Zustands), 4,3 mm (Gesamthub)
- Betätigungskraft: 3,8 N NO bei Änderung des elektrischen Zustands
- Mechanische Lebensdauer: 10000000 Zyklen
- Anzugsdrehmoment: 0,8...1,2 Nm nach EN 60947-1
- Lagertemperatur: -40/+70 °C
- Betriebsumgebungstemperatur: -40/+70 °C
- Überspannungskategorie: Klasse I gemäß IEC 60536
- IP-Schutzart: IP66 nach IEC 60529, IP67, IP69, IP69K
- NEMA Schutzgrad: NEMA 13, NEMA 4X
- IK-Schutzgrad: IK06 gemäß IEC 50102
- Vibrationsfestigkeit: 5 gn (F= 2...500 Hz) gemäß IEC 60068-2-6
Anschlüsse - Klemmen
- Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende nach EN/IEC 60947-1
- Schraubklemmen, 1 x 0,22...2 x 2,5 mm² ohne Kabelende nach EN/IEC 60947-1
Kopfform (Schraube)
- Phillips-Kopf kompatibel mit Philips-Schraubendreher Nr. 1
- Kreuzschlitzkopf kompatibel mit Pozidriv-Schraubendreher Nr. 1
- Schlitz kompatibel mit Ø 4 mm Tellerschraubendreher
- Schlitz kompatibel mit Ø 5,5 mm Plattenschraubendreher
Nennbetriebsstrom [Ie]:
- 3 A bei 240 V, AC-15, A600 gemäß EN/IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 gemäß EN/IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 gemäß EN/IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 gemäß EN/IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 gemäß EN/IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 gemäß EN/IEC 60947-5-1
Elektrische Belastbarkeit
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Arbeitsbereich <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Arbeitsbereich <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Arbeitsbereich <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
Elektrische Zuverlässigkeit
- Λ < 10exp(-6) bei 5 V und 1 mA im Reinraum gemäß EN/IEC 60947-5-4
- Λ < 10exp(-8) bei 17 V und 5 mA im Reinraum gemäß EN/IEC 60947-5-4
Schockfestigkeit
- 30 gn (Dauer = 18 ms) für Halbsinus-Beschleunigung nach IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Halbsinusbeschleunigung gemäß IEC 60068-2-27
Abmessungen und Gewicht
- Höhe 47 mm
- Breite 30 mm
- Tiefe 52 mm
- Gewicht 0,08 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Knöpfe
