Weidmüller HDC Einbaubuchse 16P+E 16A 500V 1207700000
WEI 1207700000
4008190136383

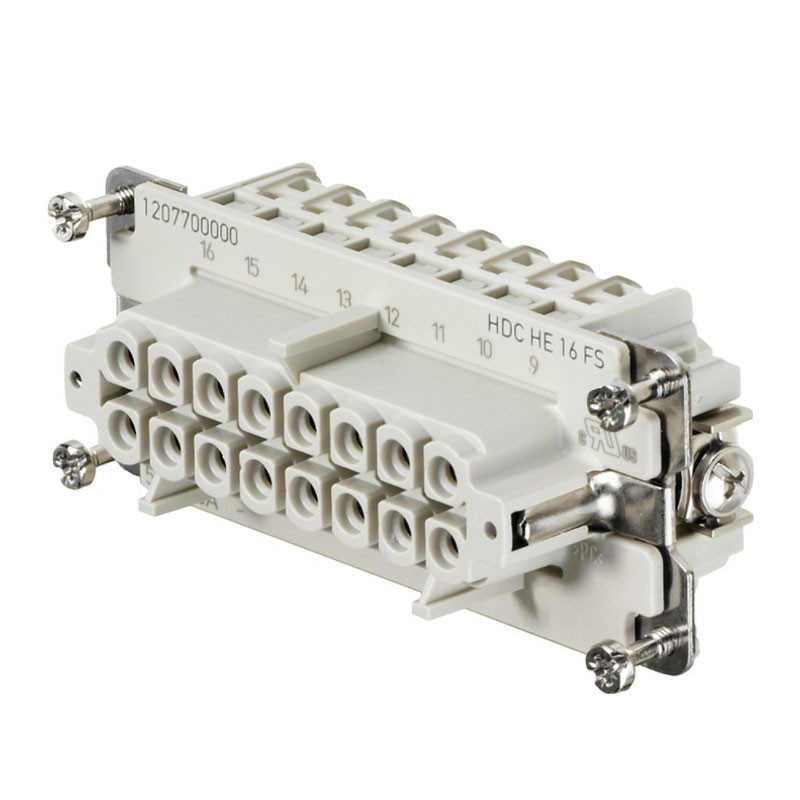

Weidmüller Einbaubuchse Typ HDC HE 16 FS, mit folgenden Merkmalen:
- Temperaturgrenzwerte: -40/+125 °C
- BG 6
- Raucharm gemäß EN 45545-2: Ja
- Brennbarkeitsklasse UL 94 V-0
- Max. Anzugsdrehmoment Hauptkontakt: 0,55 Nm
- Min. Anzugsdrehmoment Hauptkontakt: 0,5 Nm
- Nennstrom (DIN EN 61984): 16 A
- Halogenfrei
- Schmierungsgrad 3
- Größe 6
- Isolierstoffgruppe: IIIa
- Werkstoff: Kupferlegierung
- Isolierstoff: glasfaserverstärktes PC (UL-gelistet und bahntauglich)
- Anzahl der Pole 16
- Widerstand gegen Isolierung 1010 Ω
- Durchgangswiderstand ≤2 mΩ
Weidmüller HDC Einbaubuchse 16P+E 16A 500V 1207700000
6,20 €
inkl. MwSt.
6,20 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 267
: 10

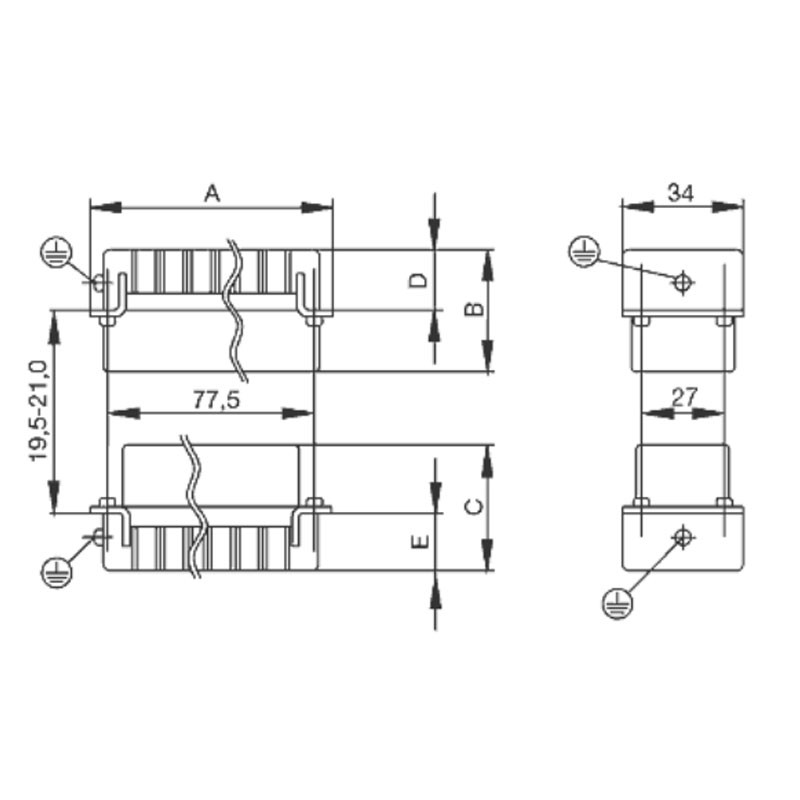

Abmessungen:
- Tiefe 84,5 mm
- Tiefe (Zoll) 3,327 Zoll
- Vertikale Position 35,2 mm
- Höhe (Zoll) 1,386 Zoll
- Breite 34 mm
- Breite (Zoll) 1,339 Zoll
Daten zum PE-Anschluss
- Anzugsdrehmoment, max. PE-Anschluss 1,5 Nm
- Anzugsdrehmoment, min. PE-Anschluss 1,2 Nm
- Klingengröße (gekappt) Gr. PH1
- Klingengröße (geschlitzt) (PE-Anschluss) SD 0,8 x 4,0
- Abisolierlänge, PE-Anschluss 10 mm
- Kabelanschlussquerschnitt AWG (PE), max. AWG 12
- Kabelquerschnitt AWG (PE), min. AWG 20
- Bemessungsquerschnitt 4 mm²
- PE-Anschlussart Schraubanschluss
- Befestigungsschraube M 4
Weitere technische Merkmale:
- Baureihe HE
- Kabelanschlussquerschnitt 2,5 mm²
- Oberfläche: silber passiviert
- Bemessungsspannung (DIN EN 61984) 500 V
- Bemessungsspannung nach UL/CSA 600 V AC/DC
- Bemessungs-Stoßspannung (DIN EN 61984) 6 kV
- Typ Buchse
- Schaltspiele Ag: ≥ 500
- BG 6
- Max. Anzugsdrehmoment Hauptkontakt 0,55 Nm
- Min. Anzugsdrehmoment Hauptkontakt 0,5 Nm
- Klingengröße Gr. PH1
- Klingengröße (geschlitzt) (Verschraubung) SD 0,6 x 3,5
- Größe 6
- Abisolierlänge, Kalibrieranschluss 9 mm
- Werkstoff Kupferlegierung
- Durchgangswiderstand ≤2 mΩ
- Kabelanschlussquerschnitt AWG, max. AWG 14
- Kabelquerschnitt AWG, min. AWG 20
- Kabelquerschnitt, flexibel mit Klemmen DIN 46228/4, max. 2,5 mm²
- Kabelquerschnitt, flexibel mit Klemmen DIN 46228/4, min. 0,5 mm²
- Querschnitt des Kabelanschlusses, flexibel, max. 2,5 mm²
- Querschnitt des Kabelanschlusses, flexibel, min. 0,5 mm²
- Querschnitt des Kabelanschlusses, max. 2,5 mm²
- Querschnitt des Kabelanschlusses, min. 0,5 mm²
- Kabelquerschnitt, starr, max. 2,5 mm² Querschnitt des Kabels, starr, min. 2,5 mm²
- Querschnitt Kabelanschluss, starr, min. 0,5 mm²
- Oberfläche silber passiviert
- Anschlussart Schraubanschluss
- Klemmschraube M 3
- ROHS-konform
