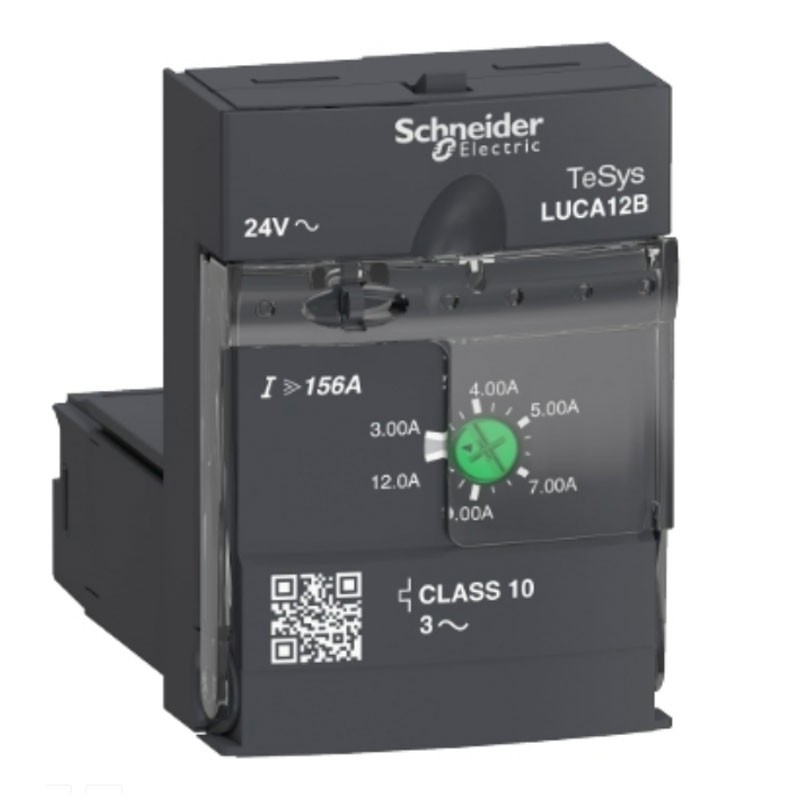

Telemecanique Standard-Steuergerät LUCA 3-12A 24V AC LUCA12B
SNR LUCA12B
3389110363913
Schneider Telemecanique LUCA Standard-Steuergerät mit den folgenden Merkmalen:
- Nennbetriebsspannung [Ue]: 690V "AC
- Netzfrequenz: 40...60 Hz
- Art der Belastung: Drehstrommotor - Kühlung: selbstgekühlt
- Einstellbereich des Motornennstroms: 3...12A
- Auslöseschwelle: 14,2 x Ir +/- 20 %.
- Phasenausfall-Empfindlichkeit: Ja
- Spannung des Steuerkreises: 24V AC
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947-6-2
Telemecanique Standard-Steuergerät LUCA 3-12A 24V AC LUCA12B
107,02 €
inkl. MwSt.
107,02 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 7
Weitere technische Merkmale:
- Art der Befestigung: steckbar (Vorderseite)
- Schutzart: TH gemäß IEC 60068
- Betriebsumgebungstemperatur: -25/+70 °C
- Lagertemperatur: -40/+85 °C
- Betriebshöhe: Acti9 iCV40 ARC
- Störfestigkeit gegen Funkfelder: 10 V gemäß IEC 61000-4-6
- Immunität gegen Mikrounterbrechungen: 3 ms
- Überspannungsfestigkeit: 70 % / 500 ms gemäß IEC 61000-4-11
Motorleistung in kW:
- 5,5 kW bei 400...440 V 'AC' '50/60 Hz
- 5,5 kW bei 500 V 'AC' '50/60 Hz
- 9 kW bei 690 V 'AC' '50/60 Hz
Klasse der thermischen Überlastauslöser:
- Klasse 10 nach IEC 60947-6-2 - Grenzfrequenz: 40...60 Hz - Temperaturkompensation: -25...70 °C
- Class 10 nach UL 508 - Grenzfrequenz: 40...60 Hz - Temperaturkompensation: -25...70 °C
Schutzart IP:
- IP20 Frontplatte und verdrahtete Klemmen nach IEC 60947-1
- IP20 andere Seiten nach IEC 60947-1
- IP40 Frontplatte außerhalb des Anschlussbereichs entspricht IEC 60947-1
Feuerbeständigkeit
- 960 °C Teile mit spannungsführenden Bauteilen nach IEC 60695-2-12
- 650 °C in Übereinstimmung mit IEC 60695-2-12
Stoßfestigkeit
- 10 gn offene Versorgungspole nach IEC 60068-2-27
- 15 gn Versorgungspole geschlossen nach IEC 60068-2-27
Vibrationsfestigkeit
- 2 gn 5...300 Hz offene Versorgungspole nach IEC 60068-2-6
- 4 gn 5...300 Hz Versorgungspole geschlossen nach IEC 60068-2-6
Widerstand gegen elektrostatische Entladung
- 8 kV Stufe 3 im Freien gemäß IEC 61000-4-2
- 8 kV Stufe 4 bei Berührung gemäß IEC 61000-4-2
Nicht-dissipative Stoßwelle
- 1 kV serieller Betrieb nach IEC 60947-6-2
- 2 kV Gleichtakt nach IEC 60947-6-2
Grenzwerte der Steuerspannung
- 20...26,5 V für Wechselstromkreis 24 V Betrieb
- 14,5 V für AC-Stromkreis 24 V stromlos
Typische Stromaufnahme
- 140 mA bei 24 V AC I maximal beim Einrasten mit LUB12
- 220 mA @ 24 V AC I maximal beim Schließen mit LUB32
- 220 mA @ 24 V AC I maximal beim Schließen mit LUB38
- 70 mA @ 24 V AC I rms fest mit LUB12
- 90 mA @ 24 V AC I rms fest mit LUB32
- 90 mA bei 24 V AC I rms fest mit LUB38
Wärmeableitung
- 2 W pro Steuerkreis mit LUB12
- 3 W pro Steuerkreis mit LUB32
- 3 W pro Steuerkreis mit LUB38
Betriebszeit
- 35 ms Öffnung mit LUB12 pro Steuerkreis
- 35 ms Öffnung mit LUB32 pro Steuerkreis
- 35 ms Öffnung mit LUB38 pro Steuerkreis
- 70 ms Schließen mit LUB12 pro Steuerkreis
- 70 ms schließen mit LUB32 für Steuerkreis
- 70 ms schließen mit LUB38 pro Steuerkreis
Normen:
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, mit Phasenspreizer
- CSA C22.2 Nr. 60947-4-1, mit Phasenverteiler
Bemessungsisolationsspannung [Ui]
- 690 V nach IEC 60947-6-2
- 600 V nach UL 60947-4-1
- 600 V gemäß CSA C22.2 Nr. 60947-4-1
Sichere Stromkreistrennung:
- 400 V SELV zwischen Hilfs- und Steuerstromkreisen nach IEC 60947-1
- 400 V SELV zwischen Hilfs- oder Steuerstromkreis und Hauptstromkreis gemäß IEC 60947-1
Abmessungen und Gewicht:
- Breite 45 mm
- Höhe 66 mm
- Tiefe 60 mm
- Gewicht: 135 Gramm
Technische Daten
- Art: Steuergeräte
