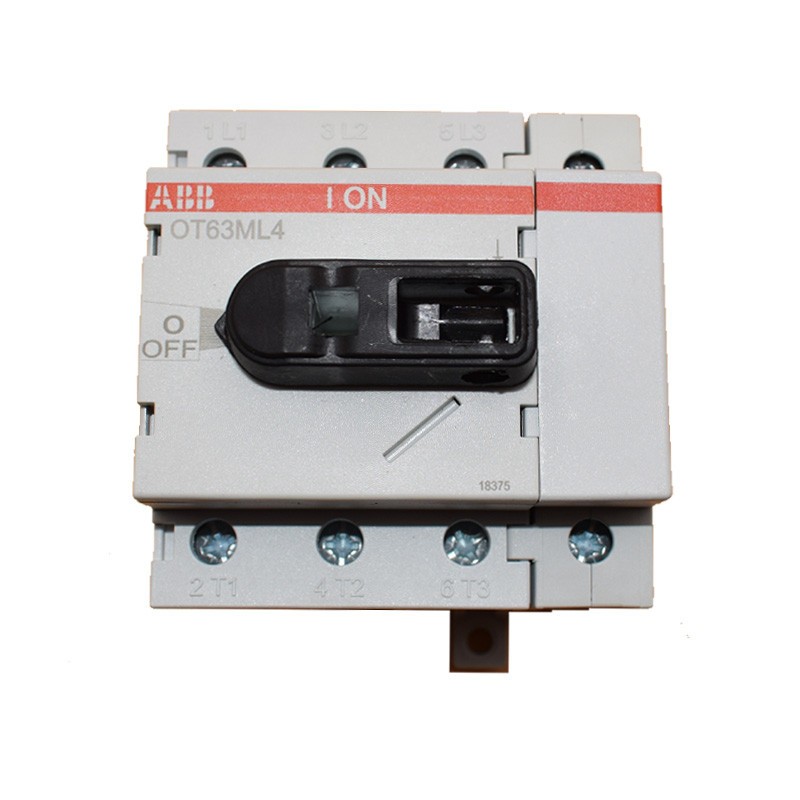

ABB OT63ML4 Lasttrennschalter 4X80A 4-polig M306400
ABB M306400
6417019168852
ABB Drehschalter OT63ML4, mit folgenden Eigenschaften:
- Konventioneller thermischer Strom in freier Luft (Ith):q = 40 °C 80 A
- Konventioneller thermischer Strom (Ithe): Vollständig geschlossen 80 A
- Stoßspannungsfestigkeit (Uimp):8 kV
- Bemessungsisolationsspannung (Ui):nach IEC/EN 60664-1 750 V
- Bemessungsbetriebsspannung: Hauptstromkreis 750 V
- Bemessungskurzschlusseinschaltvermögen (Icm):(690 V) 2,1 kA
- Bemessungs-Kurzzeitstromfestigkeit (Icw): für 1 s 1 kA
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 2,8 W
- Verschmutzungsgrad: 3
- Grifftyp: Griff und Welle nicht enthalten
ABB OT63ML4 Lasttrennschalter 4X80A 4-polig M306400
60,84 €
inkl. MwSt.
60,84 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3
: 1
Konzipiert für das Freischalten von Stromleitungen gemäß EN 60947-3, um die sichere Wartung nachgeschalteter Geräte zu ermöglichen, sowie für die Lastkontrolle. Der schnelle und sichere Öffnungsmechanismus garantiert eine sehr hohe Leistung sowohl bei Wechselstrom als auch bei Gleichstrom.
Weitere Merkmale:
- Phasenabstand: Standard
- Betriebsart: Frontbetrieb
- Bezugsnormen: IEC 60947-3
- Sonderfunktionen: Nein
- Montageart: Sockelmontage
- Anzahl der Pole: 4
- Kabelquerschnitt: Cu 1,5 ... 35 mm²
- Schutzart: Front IP20
- Klemmart: Schraubklemmen
- Anzugsdrehmoment: nach IEC 60947-1 2 Nm
- Mechanische Lebensdauer: 20000
- Anzugsdrehmoment: nach IEC 60947-1 2 Nm
Abmessungen:
- Breite: 70 mm
- Höhe: 91,5 mm
- Tiefe: 73 mm
- Nettogewicht: 0,31 kg
Nennbetriebsstrom AC-22A (Ie):
- (380 ... 415 V) 80 A
- (500 V) 80 A
- (690 V) 80 A
Nennbetriebsstrom AC-23A (Ie):
- (380 ... 415 V) 75 A
- (500 V) 58 A
- (690 V) 20 A
Bemessungsbetriebsstrom AC-23a (Pe):
- (220 ... 240 V) 11 kW
- (400 ... 415 V) 22 kW
- (500 V) 22 kW
- (690 V) 15 kW
Bedingter Nennkurzschlussstrom (Inc):
- (100 A abgesichert, ≤415 V) 50 kA
- (100 A Absicherung, 500 V) 100 kA
- (80 A Absicherung, 690 V) 50 kA
