ENERGIE SPAREN

• Möglichkeit der Bewirtschaftung nach den Kriterien der maximalen Ökologie oder der maximalen Ökonomie
• Der Energiebedarf wird hauptsächlich durch eine Wärmepumpe mit einer Energieausbeute von über 300 % gedeckt.
• Photovoltaik-Funktion > HIGH EFFICIENCY
• Mira ADVANCE Brennwertkessel mit SpinTech-Edelstahltauscher
• Eburning System, elektronische Verbrennungssteuerung
• Wärmepumpe mit sehr hohem Wirkungsgrad auch in kalten Klimazonen
• Möglichkeit des gleichzeitigen Betriebs der beiden Generatoren

INTELLIGENTE KONNEKTIVITÄT

• ChaffoLink-Konnektivität als Standard
• Expert HD Systemmanager und externe Sonde als Standard
• Kompatibel mit Amazon Alexa und Google Assistant

EINFACHHEIT DER INSTALLATION

• Kompaktes Modul kann unter dem Heizkessel installiert werden
• Hermetisch geschlossener Kältemittelkreislauf im Außengerät: keine F-Gas-Lizenz erforderlich
• Befreiung für Wandsteckdosen.

Technische Daten mit 30kW Kesselkombination:

• Nenndurchfluss der Heizung max/min PCI 28.0/3.0
• Wirkungsgrad bei Nennwärmeleistung (80-60°C) PCI % 98,4
• Schallleistung in Innenräumen dB(A) 51
• Nenndurchfluss der Heizung max/min PCI kW 30/3,0
• Wasserdurchflussmenge im Brauchwasser l/min 17.2

Leistung der Wärmepumpe

• Nennwärmeleistung (Ta +7°C; Tw 35°C) kW 12
• Nenn-COP (Ta +7°C; Tw 35°C) 4,9
• Leistungsabgabe bei Volllast (Pn***) (Ta +7°C; Tw 35°C) kW 12
• COP bei Pn (Ta +7°C; Tw 35°C) 4,9
• Nennleistung bei Kühlung (Ta +35°C; Tw 18°C) kW 10.7
• EER nom (Ta +35°C; Tw 18 °C) 5.1

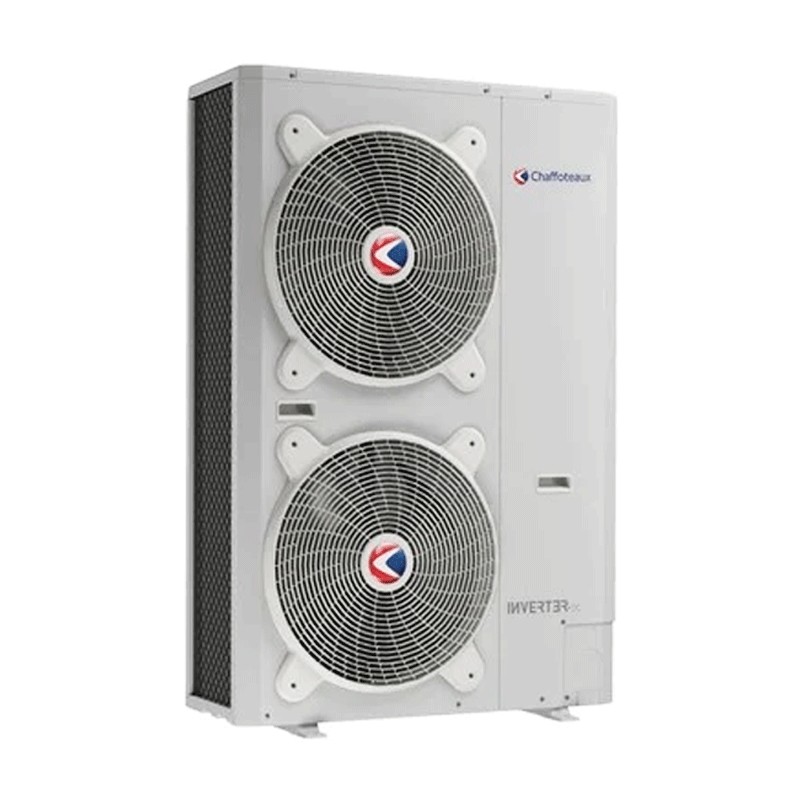

Außengerät ARIANEXT 120M EXT R32:



Das Außengerät Arianext M Ext R32 ist mit einem bürstenlosen Motor für geräuscharmen Betrieb und einem Doppelrotationsverdichter ausgestattet, der auch bei Teillast und in kalten Klimazonen einen leisen und effizienten Betrieb gewährleistet. Invertersteuerung zur ständigen Anpassung der Leistungsabgabe an den Bedarf des Systems, Minimierung der Ein- und Ausschaltzyklen und 1"-Wasseranschlüsse.



Merkmale:



HEIZEN (Leistung der Wärmepumpe)

• T Versorgung min/max °C -20/35 T Luft min/max °C 20/60
• T Luft +7°C, T Wasser 35/30°C Heizleistung kW 4,08/12,00/14,37 - Leistungsaufnahme nom kW 2,45
• COP nom 4,90
• T Luft -7°C, T Wasser 35/30°C Heizleistung kW 2,99/9,51/11,47 - Nennaufnahmeleistung kW 2,97
• COP nom 3,20
• T Luft +7°C, T Wasser 45/40°C Heizleistung kW 4,02/8,20/13,65 - Nennaufnahmeleistung kW 2,00
• COP nom 4.10

KÜHLUNG (Leistung der Wärmepumpe)

• T Versorgung min/max °C 10/43
• T Luft min/max °C 5/23
• T Luft 35°C, T Wasser 7/12°C Heizleistung kW 3,70/9,05/10,30 - Leistungsaufnahme nom kW 2,87
• EER nom 3,15
• T Luft 35°C, T Wasser 18/23°C Heizleistung kW 4,78/10,74/13,30 - Nennaufnahmeleistung 2,11
• EER nom 5,08

ErP DATA (mittleres Klima, niedrige Vorlauftemperatur)

• Schallleistung des Außengeräts dB(A) 58
• Energieaufwand pro Jahr kWh/Jahr 5335
• Saisonaler Wirkungsgrad % 143



AUßENGERÄT ARIANEXT

• Gewicht 124 kg
• Kältemittel Typ R32
• Kältemittelfüllung g 2100
• GWP 675
• CO2-Äquivalent t 1,42
• Einlass - Auslass Rohrverbindung 1 "M Zoll
• Spannung/Phase/Frequenz v/ph/Hz 230-1-50
• Maximale Leistungsaufnahme 5,15 kW
• Verdichter Typ DC TWIN-ROTARY
• Elektrische Schutzklasse IP24
• Mindestwassergehalt im Primärsystem 60

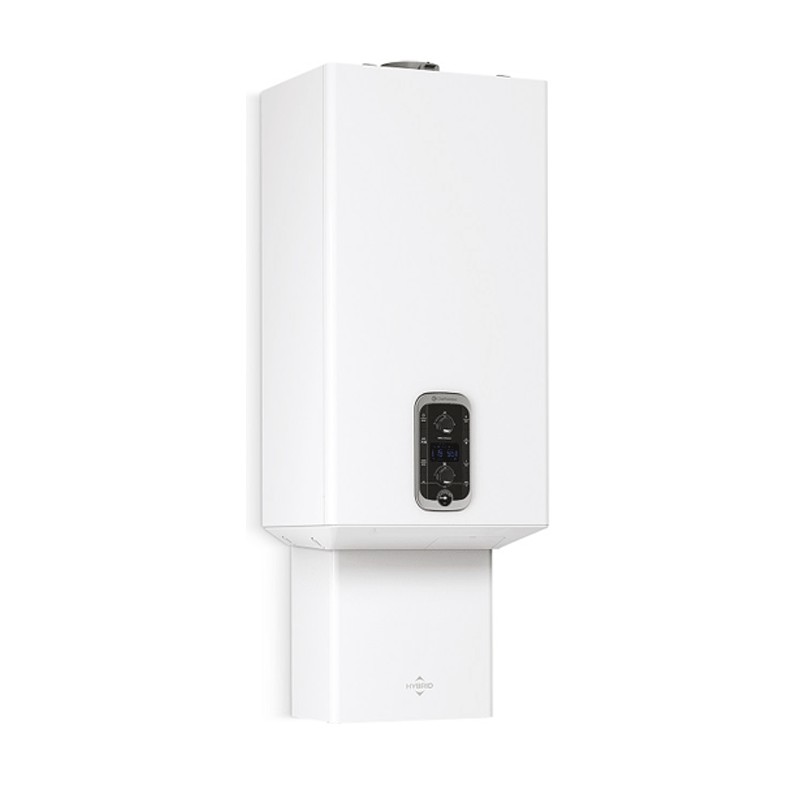

MIRA ADVANCE LINK 30

Mira Advance LinkGas-Brennwertkessel, eine starke Seele für erstaunliche Kontrolle. Ausgestattet mit dem innovativen SpinTech-Wärmetauscher, zeichnet er sich in seiner Kategorie durch eine elektronische Verbrennungssteuerung und integrierte Konnektivität aus. Kann an teilweise geschützten Standorten installiert werden.

MAXIMALE LEISTUNG:

• Die Durchgangsquerschnitte wurden im Vergleich zur Vorgängerversion um 142 % erhöht.
• 1 m mehr Kopf
• 94% saisonaler Wirkungsgrad
• Klasse A+ dank des serienmäßigen Thermoregulationszubehörs
• Leistung zertifiziert durch TÜV RHEINLAND Group

HÖCHSTER KOMFORT

• Modulationsverhältnis 1:10
• Elektronische Verbrennungssteuerung E-Burning System
• SRA-Funktion
• Gasumstellung aus dem technischen Menü ohne Bausatz
• Chaffolink-Konnektivität im Kessel integriert
• Externe Temperatur aus dem Internet dank der integrierten Konnektivität

EINFACHE INSTALLATION

• Installation an teilweise geschützten Standorten
• Abgasabzüge 80, 60, 50 mm
• Intuitive elektrische Anschlüsse

ENERGIESPAREND UND UMWELTFREUNDLICH

• Bis zu 25 % Energieeinsparung bei Kombination von Expert HD und der SRA-Funktion
• Bis zu 35% Energieeinsparung durch Kombination von Expert HD, SRA-Funktion, Außenfühler und Fußbodenheizung
• Geringe Schadstoffemissionen, NOx Klasse 6

Technische Merkmale:

• CE-Zertifizierung (Stift) 0085CR0394
• Anschlussart C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X) C83(X)-C93(X) B23-B23P-B33
• Max/min Nenndurchsatz der Heizung (Hi) Qn kW 28/30
• Max/min Nennheizungsdurchsatz (Hs) Q kW 31,1/3,0
• Durchflussmenge Warmwasser max/min (Hi) Q kW 30,0/3,0
• Max/min Warmwasserdurchsatz (Hs) Q kW 33,3/3,3
• Max/min Heizleistung (80°C-60°C) P kW 27,5/2,8
• Max/min Heizleistung (50°C-30°C) P kW 30,3/3,1
• Max/min Heizleistung/min Warmwasser P kW 28,7/2,9
• Verbrennungswirkungsgrad (im Abgas) % 97,8
• Wirkungsgrad bei Nennwärmezufuhr (60/80°C) Hi/Hs % 98,4/88,6
• Wirkungsgrad bei Nennwärmezufuhr (30/50°C) Hi/Hs % 108,3/97,5
• Wirkungsgrad bei 30 % von Qn mit Rücklauf bei 30°C Hi/Hs % 109,5/98,6
• Wirkungsgrad im Leerlauf (60/80°C) Hi/Hs % 93,0/83,8
• Verluste am Schornstein bei Brennerbetrieb % 2,2

Emissionen

• Restentleerungshöhe Pa 100 100
• NOx Klasse 6
• Abgastemperatur (G20) (80°C-60°C) °C 66
• CO2-Gehalt (G20) (80°C-60°C) % 8,8
• CO-Gehalt (0%O2) (80°C-60°C) ppm 102,2
• O2-Gehalt (G20) (80°C-60°C) % 3,8
• Maximaler Abgasdurchsatz (G20) (80°C-60°C) kg/h 47,6
• Luftüberschuss (80°C-60°C) % 22
• Kondensat pH-Wert pH 3,2
• Max. Kondensatmenge l/h 3,25

HEIZKREISLAUF

• Vorfülldruck des Ausdehnungsgefäßes bar 1
• Max. Heizdruck bar 3
• Fassungsvermögen des Ausdehnungsgefäßes 8 Liter
• Heiztemperatur min/max (hoher Temperaturbereich) °C 35 / 82
• Heiztemperatur min/max (Niedertemperaturbereich) °C 20 / 45

BRAUCHWASSERKREISLAUF

• Min/Max Warmwassertemperatur °C 36 / 60
• Spezifischer Warmwasserdurchsatz (10 min) bei ∆T=30°C l/min 14,3
• Unmittelbare Warmwassermenge ∆T=25°C l/min 17,2
• Unmittelbare Warmwassermenge ∆T=35°C l/min 12,3
• Minimale Warmwasserentnahme l/min 2
• Max. Brauchwasserdruck/min bar 7,0 / 0,2

ELEKTRISCHE UMGEBUNGSDATEN

• Versorgungsspannung/Frequenz V/Hz 230 / 50
• Gesamte elektrische Leistungsaufnahme W 91
• Energieeffizienzindex der Umwälzpumpe EEI ≤ 0,23
• Minimale Betriebsumgebungstemperatur* °C >0
• Elektrische Anlage Schutzart IP X5D
• Gewicht kg 32,3
