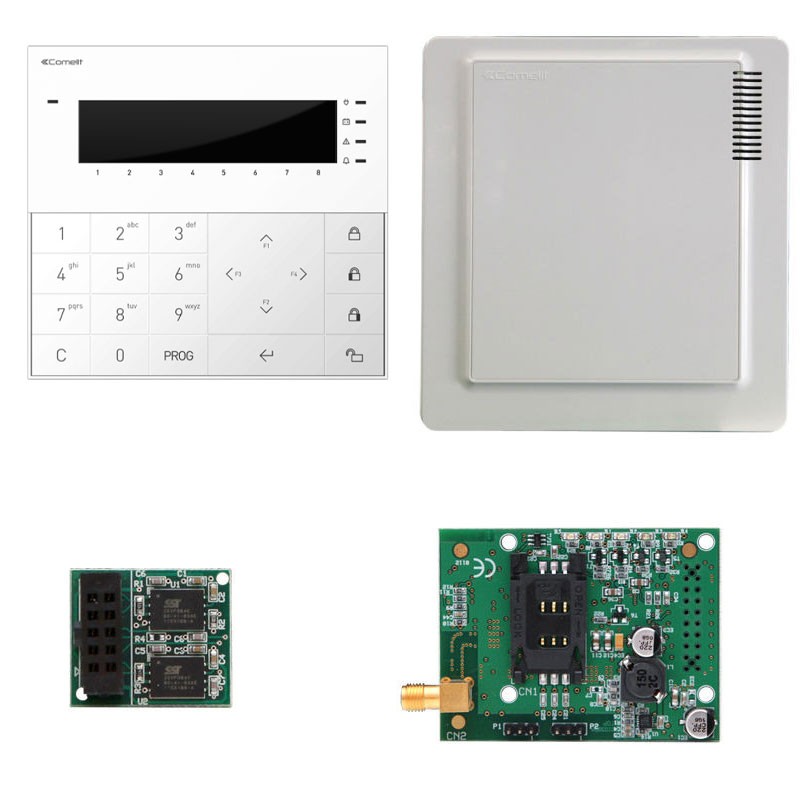

Technische Daten der KIT-Komponenten




Kunststoffgehäuse der Zentraleinheit (1 Stück), Netzteil 1,5 A (Code VEDO10): Alarmzentrale der Serie Vedo in druckfester ABS-Wanddose mit Schaltnetzteil 1,5 A. Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastaturzonen und 8 Funkzonen), 1 24-Stunden-Zone, eingebautem PSTN-Telefonkommunikator, seriellem RS485-Bus für den Anschluss zusätzlicher Module, 1 Relaisausgang und 2 Open-Collector-Ausgängen. Verwaltet bis zu 2 Bereiche mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tagesschaltuhren, 2 Näherungslesern, 2 Safe Key Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger. Selbstrückstellende Sicherung für den Sirenenausgang, den seriellen RS485-Bus und die Sensorstromversorgung. Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware. Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch konfigurierbar. Abmessungen (B x H x T) 260 x 280 x 80 mm. EN50131 Klasse 2 Kompatibilität mit dem Mycomelit Pflanzenmanagement-Portal.



Merkmale der Zentraleinheit:

• Im druckfesten ABS-Wandgehäuse mit 1,5-A-Schaltnetzteil
• Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastenfeldzonen und 8 Funkzonen), 1 24-Stunden-Zone
• Integrierter PSTN-Telefonkommunikator, serieller RS485-Bus für den Anschluss weiterer Module
• 1 Relaisausgang und 2 Open-Collector-Ausgänge
• Verwaltung von bis zu 2 Bereichen mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tagesschaltuhren, 2 Näherungslesern, 2 Safe Key Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger
• Selbstrückstellende Sicherung für den Sirenenausgang, den seriellen RS485-Bus und die Sensorstromversorgung
• Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware
• Alle Zonen sind konfigurierbar als NC, NO, einfach, doppelt und dreifach symmetrisch
• Abmessungen (B x H x T) 260 x 280 x 80 mm
• Angewandte Norm: EN50131
• Grad der Verschmutzung: Grad 2
• Anzahl der Gesamteingänge 8, erweiterbar auf 18 (kabelgebunden + Funk)
• Anzahl der Eingänge an Bord (n°) 8
• Waagentyp NC, NO, einfach, doppelt, dreifach, Doppelzone, Doppelzone EOL
• Anzahl der Funkzonen (Nr.) 8 Anzahl der Ausgänge (Nr.) 7
• Anzahl der Relaisausgänge an Bord der Steuereinheit 1 (3A@24VDC)
• Anzahl der TC-Ausgänge an Bord der Steuereinheit (Nr.) 2 Anzahl der Bereiche (Nr.) 2
• Anzahl der Benutzercodes (Nr.) 8
• Anzahl der Codes für Installateure (Nr.) 3
• Anzahl der verwalteten Fächer (Nr.) 2
• Anzahl der Schaltprogramme (Szenarien) (Nr.) 8
• Anzahl der Zeitschlitze (Nr.) 4
• Anzahl der Timer (Nr.) 4 Audiomeldungen - Text in Sprache (Nr.) 20
• Zentraleinheit Programmierung USB, LAN
• Prüfzeichen/Zertifizierungen EN50131 Klasse 2, Incert
• Von einem digitalen Communicator verwaltete Telefonnummern (Nr.) 4
• Vom Sprachcomputer verwaltete Telefonnummern (Nr.) 16
• RS485-Anschluss Bustyp
• Maximale Anzahl von E-Mail-Adressen (Nr.) 16
• Integrierter digitaler Kommunikator Ja
• Verwaltung der Sprachführungsschnittstelle Ja
• Vedo-App
• Safe Manager-Software
• Abmessungen: Höhe (mm) 275 - Breite (mm) 255 Tiefe (mm) 75
• Gewicht: 1,7 kg
• Betriebstemperatur: -10/+55°C
• Gehäusetyp ABS
• Manipulationsschutz Ja
• Stromversorgung: 1 Ampere
• Anzahl der Näherungsleser (Nr.) 2
• Anzahl der Safekey Keypads (Nr.) 2
• Anzahl der Safetouch-Tastaturen (Nr.) 1
• Anzahl der Aufsichtspersonen (Nr.) 1
• Anzahl der Funkempfänger (Nr.) 1
• Anzahl der PAL/IP-Bildkonvertierungsmodule (Nr.) 2
• Anzahl der verwalteten Kameras (Nr.) 16
• Audiomodul Ja
• GSM-Modul Ja
• IP-Modul Ja
• Versorgungsspannung 100÷240
• Vom Netzgerät gelieferter Strom 1500
• Anzahl der bordseitigen Hilfsstromversorgungsausgänge (n°) 2
• Typ der mitgelieferten Batterie 12V / 7Ah



1 Stück GSM-Steckkarte für Steuergeräte der VEDO SERIE(Code VEDOGSM): GSM-Steckkarte für die Erweiterung der Steuergeräte der Vedo-Serie. Ermöglicht den Versand von Telefonaten, SMS, MMS und E-Mails über das Datennetz. In Verbindung mit der VEDOVOICE-Karte ermöglicht sie die Fernsteuerung des Steuergeräts über SMS und Voice Communicator. Artikel zertifiziert nach Sicherheitsstufe 2 gemäß der Norm EN50131.




Merkmale der GSM-Karte:

• Modultyp Steckbare GSM-Karte
• 2G-Technologie Ja
• Normen EN EN50131-1, Incert
• Stromaufnahme im Bereitschaftszustand (mA) 10
• Übertragungsstromaufnahme (mA) 60
• GSM-Anrufbearbeitung Ja
• Behandlung von MMS-Nachrichten Ja
• SMS-Nachrichtenverwaltung Ja
• E-Mail-Verwaltung Ja
• Fernverwaltung Ja
• Abmessungen: Höhe (mm) 70 Breite (mm) 48 Tiefe (mm) 29
• Betriebstemperatur: -10/+55°C




1 Stück Tastatur für Zentralen der VEDO SERIE (Code VEDOKP): Soft-Touch-Tastatur mit alphanumerischem LCD-Bildschirm für die Verwaltung und Programmierung der Alarmzentralen der Vedo-Serie. Ausgestattet mit: - 4 Signalisierungs-LEDs (Netzspannung, schwache Batterie, Störung und Alarm) - 2 Eingänge frei programmierbar als NC, NO, Einzel-, Doppel-, Dreifach- und Doppeleingang - 4 konfigurierbare Funktionstasten - Sabotage und Abreißsicherung. Ein integrierter Lichtsensor ermöglicht eine optimale Steuerung der Hintergrundbeleuchtung der Tastatur. Das Gerät ist außerdem mit einem Summer zur akustischen Signalisierung der verschiedenen Befehle ausgestattet. 8-flächiger Siebdruck. Abmessungen 137 x 127 x 24 mm.




Tastatur-Funktionen:

• Versorgungsspannung 10÷15 VDC
• Max. Absorption 1W
• Absorption max (mA) 80
• Aufnahme im Bereitschaftszustand (mA) 30
• Alphanumerische LCD-Anzeige (2x16 Zeichen)
• Tastatur Typ Soft-Touch, mit Mikro-Schalter
• Anzahl der Tasten 4, konfigurierbar
• Anzahl der Eingänge (n°) 2
• Manipulator Manipulator/Rissmanipulator
• Alarmaktivierung Ja
• Vedo-kompatible Bedienfelder
• Interner Buzzer Ja
• Helligkeitssensor Ja
• Auf dem Tastenfeld aufgedruckte Bereiche (Nr.) 8
• RS485-Anschluss Bustyp
• BUS-Terminierung An Bord, aktiviert
• RS485-Halbduplex-Anschlüsse (Nr.) 1
• Installation Wandmontage, Standard 3-Modul-Box 503/503E oder ähnlich
• Material der Abdeckung: Kunststoff
• Produktfarbe Weiß
• Betriebstemperatur: -10/+40°C
• Abmessungen: Höhe (mm) 127 Breite (mm) 137 Tiefe (mm) 24
• Gewicht: 260 Gramm



1 Stück steckbare Sprachanzeigetafel für die Zentralen der Serie VEDO (Code VEDOVOICE): Steckbare Erweiterungsplatine für Sprachmeldungen für Zentralen der Vedo-Serie. Hinzufügen von Sprachführungsfunktionen für die Verwaltung der Fernbedienungseinheit und für Audio-Nachrichten (Alarm und technische Nachrichten). EN50131 Klasse 2




Merkmale der Einsteckkarte:

• Modultyp Steckbare Sprachansagekarte
• Normen EN EN50131-1, Incert
• Maximale Stromaufnahme (mA) 1
• Verwaltung der Sprachführungsschnittstelle Ja
• Verwaltung von Audiomeldungen Ja
• Abmessungen: Höhe (mm) 24 Breite (mm) 21 Tiefe (mm) 12
• Betriebstemperatur: -10/+55°C
