Wie funktioniert die daikin Altherma 3 Integrated R32 Luft-Wasser-Wärmepumpe?

Die Funktionsweise ist, kurz gesagt, durch das Vorhandensein eines geschlossenen Kreislaufs gegeben, in dem sich ein Kältemittel befindet, das zyklischen Zustandsänderungen unterworfen ist und gerade von der flüssigen Phase in die verdampfte Phase und umgekehrt übergeht. Diese Veränderungen führen natürlich zu Druck- und Temperaturschwankungen, die zunächst auf der Ebene des Verdampfers auftreten, wo die Wärmepumpe durch die Aufnahme von Wärme aus der Luft eine präzise Umwandlung der Flüssigkeit in Dampf erreicht. An diesem Punkt erfolgt unter Verwendung von elektrischer Energie erneut ein Übergang in den flüssigen Zustand auf der Ebene des Kompressors, und in dieser Phase gibt die Maschine Wärme an das System ab.

Betrachtet man die Energiebilanz für den Betrieb der Wärmepumpe, so stellt man fest, dass diese im Wesentlichen positiv ist, d. h. der Anteil der erzeugten Wärmeenergie ist mindestens fünfmal größer als der Stromverbrauch. Der Vorteil, dass das Gerät sowohl im Sommer zum Kühlen als auch im Winter zum Heizen verwendet werden kann, macht es zu einer der bequemsten Lösungen im häuslichen Bereich, ganz abgesehen von der Tatsache, dass es mit einer Photovoltaikanlage verbunden werden kann, was den oben genannten Komfort noch erhöhen würde. Darüber hinaus führt der Verzicht auf Verbrennungsquellen im Zusammenhang mit der Nutzung von Strom, der, wie erwähnt, durch Photovoltaik selbst erzeugt werden kann, zu einer fast vollständigen Kostenreduzierung des Systems. Wir sprechen daher von thermodynamischer Solarenergie, einem System, bei dem die besonderen Eigenschaften von Wärmepumpen und einem solarthermischen Kollektor mit einem kleinen Solarmodul, einer Kompressorkomponente und einem Wasserspeicher kombiniert werden.



Warum die daikin Altherma 3 Integrated R32 Luft/Wasser-Wärmepumpe?

• Ein 230-Liter-Edelstahl-Warmwasserspeicher in Kombination mit einer Wärmepumpe sorgt für eine schnellere Installation als bei herkömmlichen Systemen
• Alle hydraulischen Komponenten sind integriert; daher sind keine Komponenten von Drittanbietern erforderlich
• Die Elektronikplatine und die Hydraulikkomponenten sind leicht zugänglich an der Vorderseite angebracht
• Geringe Aufstellfläche: 600 x 600 mm
• Zusatzheizung enthalten
• Optionale Smart-Grid-Funktion für maximale Integration mit der Photovoltaikanlage
• Standgerät mit integriertem Warmwasserspeicher
• 100 % garantierter Komfort in einer kompakten Einheit
• Alle Komponenten und Anschlüsse sind werkseitig installiert
• 230-Liter-Warmwasserspeicher immer verfügbar
• Modernes und elegantes Design



Hohe Leistung: Der innovative R32-Inverter-Verdichter des Daikin Altherma 3 Kaltwassersatzes mit Bluevolution-Technologie in Kombination mit der Klimasteuerung ermöglicht hohe Leistung bei geringeren Betriebskosten. Die neue Baureihe Altherma 3, die bereits für die Klasse A++ vorbereitet ist, erreicht einen nominalen COP-Wert von 5,1 bei 7°C Außentemperatur und 35°C Vorlauftemperatur sowie einen COP von 3,3 bei der Warmwasserbereitung (EN16147). Daikin Altherma 3 mit R32 ist in der Lage, Vorlauftemperaturen von bis zu 65 °C bei hohem Wirkungsgrad zu erreichen, und eignet sich sowohl für Fußbodenheizungen als auch für Heizkörper. Es behält seine bekannten Frostschutzeigenschaften bis zu -25 °C bei, um auch in den kältesten Klimazonen zuverlässig zu funktionieren.



Einfache Installation: Zehn Jahre Erfahrung in der Entwicklung von Luft/Wasser-Wärmepumpen und mehr als 350.000 installierte Geräte in ganz Europa haben zu einer neuen Produktreihe geführt, die einfacher und schneller zu installieren und zu nutzen ist. Die Konfiguration wurde durch einen neuen Assistenten vereinfacht, der es Installateuren ermöglicht, das Gerät in wenigen Schritten einzurichten und schnell in Betrieb zu nehmen. Je nach Systemtyp und Anforderungen kann das Gerät auch aus der Ferne konfiguriert und dann am Tag der Installation per USB oder SD-Karte auf die Elektronikkarte des Geräts hochgeladen werden.



Daikin Eye Der intuitive Daikin Eye-Sensor zeigt den Status des Systems in Echtzeit an

• Blau = optimaler Betrieb!
• Wenn sie rot wird, ist ein Fehler aufgetreten.

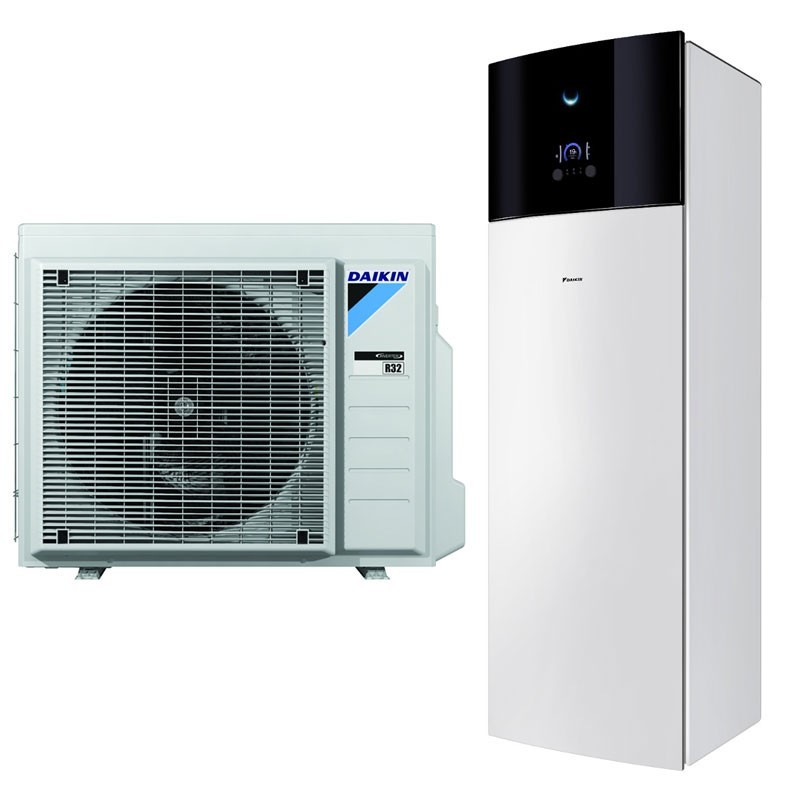

Luft-Wasser-Split-System bestehend aus Außengerät und Innengerät mit 230-Liter-Warmwasserspeicher zum Heizen, Kühlen und zur Warmwasserbereitung mit sehr hohem Wirkungsgrad:

• Modernes und elegantes Design
• Hohe Effizienz für alle Anwendungen dank einer Vorlauftemperatur von bis zu 65°C, sowohl für Fußbodenheizungen als auch für Heizkörper geeignet
• Das erste Warmwassersystem für Wohngebäude, das LR32, das innovative Kältemittel mit niedrigem GWP-Wert, verwendet
• Hohe saisonale Effizienz beim Heizen ermöglicht nicht nur die derzeit höchste Klasse A++, sondern auch die 2019 in Kraft tretende Klasse A++
• Geringe Stellfläche: nur 60x60 cm!
• Enthält alle für die Installation erforderlichen Hydraulikkomponenten: Hochleistungsumwälzpumpe, Entlüftungsfilter und Bypass-Ventil
• Einfache Installation: alle System- und Kältemittelanschlüsse befinden sich auf der Oberseite des Geräts
• Einfache Wartung: die elektronische Platine und alle hydraulischen Komponenten sind von vorne zugänglich
• Neues MMI: Innovatives Bedienfeld mit neuem, modernem Design und Assistenten zur schnellen Konfiguration sowie einem intuitiven, leicht verständlichen Menü
• Inklusive WLAN-Karte zur Fernsteuerung und Überwachung des Systems per App
• Sprachsteuerung über Google Assistant oder Amazon Alexa möglich
• Smart-Grid-Funktion für maximale Integration mit der Photovoltaikanlage.



Spezifikationen der Komponenten des Kits:

Daikin Altherma 3 R F Unterflur-Luft/Wasser-Wärmepumpe zum Heizen, Kühlen und zur Warmwasserbereitung; ideal für Niedrigenergiehäuser:



Merkmale:

• Nennwärmeleistung. kW 5,90
• Nennwärmeleistung kW 1,69
• Nennkühlleistung kW 5,09
• Nenneingangsleistung Kühlung kW 1,55
• COP 3,50
• EER 3,28

Raumheizung:

• Wasserleistung bei durchschnittlichen Klimabedingungen 55°C SCOP 3.28
• Saisonale Effizienzklasse für Raumheizung A++/A++
• (Saisonaler Wirkungsgrad für die Raumheizung 178%).

Erwärmung von Brauchwasser:

• Deklariertes Lastprofil XL
• (Wirkungsgrad der Warmwasserbereitung 134%)
• Energieeffizienzklasse A+ für die Warmwasserbereitung.

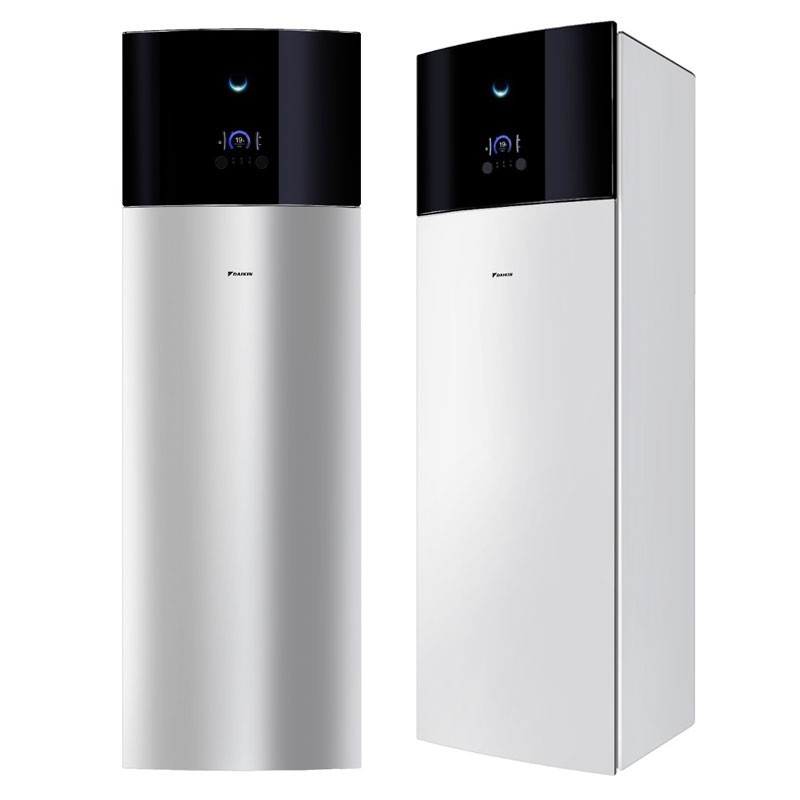

Inneneinheit:

• Farbe Weiß/Schwarz
• Material Kunstharz/Laminat
• Abmessungen der Einheit Höhe x Breite x Tiefe: 1.850x595x625 mm
• Einheit Gewicht kg 128
• Wasservolumen 230 Liter
• Tank Max. Wassertemperatur 70 Grad
• Max. Wasserdruck bar 10
• Korrosionsschutz Beizen
• Betriebsbereich (Wasserseite) Heizung Min.~Max. °C 15 ~65 - Kühlung Min.~Max. °C 5~22
• Brauchwasser MAx 70 Grad Celsius
• Nennschallleistungspegel dBA 42
• Nennschalldruckpegel dBA 28
• Hydraulische Brauchwasseranschlüsse kalter Einlass/heißer Auslass G 1" Außengewinde Rezirkulation
• Hydraulische Anschlüsse für Vorlauf und Rücklauf des Systems G 1" Innengewinde

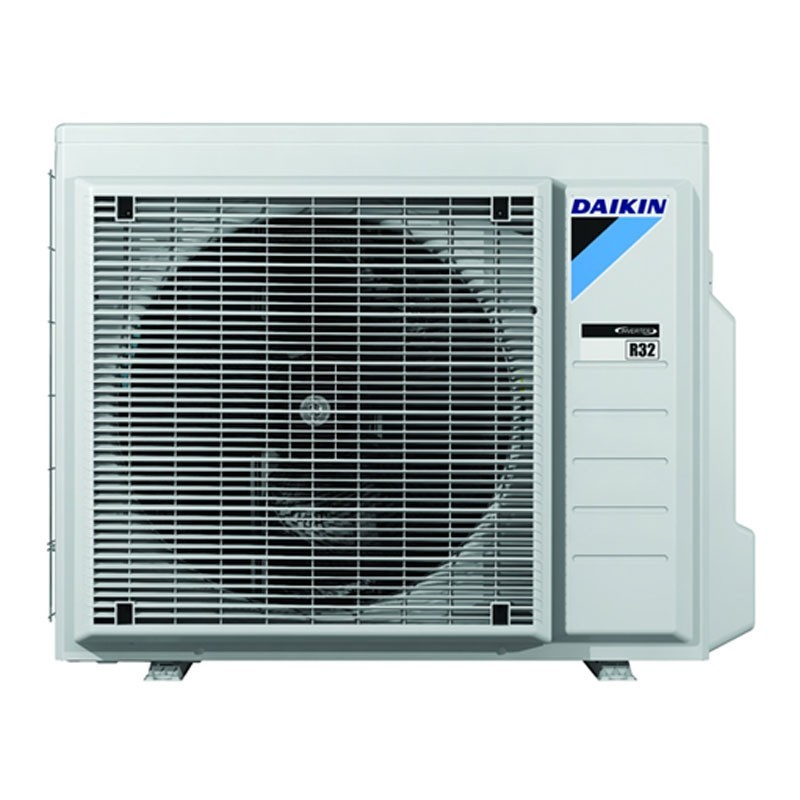

Außeneinheit:

• Abmessungen der Einheit Höhe x Breite x Tiefe mm 740x884x388
• Einheit Gewicht kg 58,5
• 1 schwenkbarer hermetischer Verdichter
• Betriebsbereich (Außentemp.): Heizung Min.~Max. °C -25~25 - Kühlung Min.~Max. °CBS 10.0~43.0 - Brauchwasser Min.~Max. °CBS -25~35
• Kältemittel R32
• Ladung 1,50 kg
• Steuerung Expansionsventil
• Schallleistungspegel Heizung/Kühlung nominal 60/62
• Schalldruckpegel Heizung/Kühlung nominal 47/49
• Spannungsversorgung Name/Phase/Frequenz/Spannung Hz/V V3/1N~/50/230
• Strom Empfohlene Sicherungen A 25
• Maximaler Abstand Innengerät - Außengerät m 30
• Kältemittelleitung Gas mm 15,9 (5/8)
• Flüssigkältemittelleitung mm 6,35 (1/4)
