Fischer Dübel für Schwerlastbefestigungen aus Stahl 10X86 10/10 00040827
FIS 00040827
4006209408278

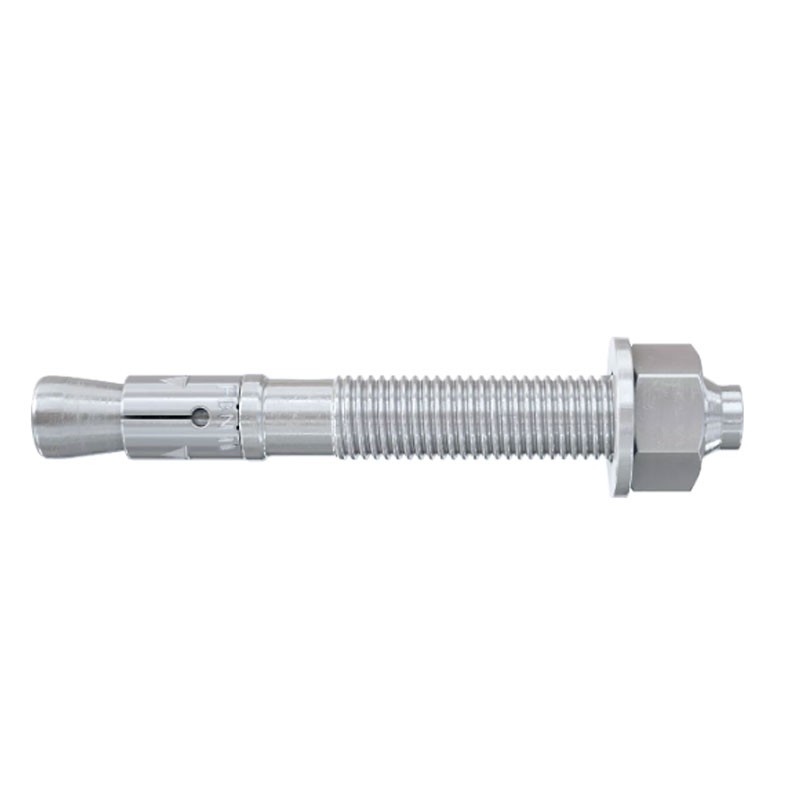

Fischer FBN II 10/10 (10X86) Dübel für Schwerlastbefestigungen aus Stahl mit den folgenden Eigenschaften:
- Zulassungen: ETA-07/0211 - DoP Nr. 0192
- Bohrlochdurchmesser: 10 mm
- Min. Lochtiefe für Durchsteckmontage: 78 mm
- Arbeitslänge hef,stand/hef,rot max: 10 / 20 mm
- Klemmschlüssel: 17 mm
Leistungsstarker Durchgangslochdübel für statische Lasten in ungerissenem Beton. Vielseitig und einfach zu montieren.
Fischer Dübel für Schwerlastbefestigungen aus Stahl 10X86 10/10 00040827
0,73 €
inkl. MwSt.
0,73 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 984
: 60
Der Spreizdübel FBN II von fischer ist ein Stahldübel für ungerissenen Beton. Sein langes Gewinde und zwei Verankerungstiefen machen den FBN II besonders flexibel. Neben der Vorsteck- und Durchsteckmontage ist dieser Spreizdübel auch für die Abstandsmontage geeignet.
Die Stärken:
- Der FBN II erreicht die maximale Tragfähigkeit bei einer Standardverankerungstiefe. Dies reduziert die Anzahl der erforderlichen Verankerungspunkte und ermöglicht die Verwendung kleinerer Plattengrößen.
- Das lange Gewinde ermöglicht eine ausgeglichene Bauteiltoleranz. Darüber hinaus ist FBN II für die Abstandsmontage geeignet. Dies erhöht die Flexibilität.
- Wenige Hammerschläge und eine sehr geringe Anzahl von Umdrehungen zum Anziehen sorgen für eine einfache Montage.
- Das geformte Ende schützt das Gewinde vor Beschädigungen und sorgt so für eine schnellere Montage und Demontage des Verbindungselements.
Vorteile:
- Zertifiziert für bauliche Anwendungen (CE-Kennzeichnung Option 7 für ungerissenen Beton gemäß ETA 07/0211).
- Speziell entwickelt für Anwendungen in trockenen und unverschmutzten Umgebungen.
- Ab M8 kann die zertifizierte doppelte Verankerungstiefe in Abhängigkeit von der Dicke des zu verankernden Elements oder der zu sichernden Lasten verwendet werden
- Die hohe Zugfestigkeit im ungerissenen Beton ermöglicht weniger Befestigungspunkte und somit Platten mit
- kleineren Abmessungen.
- Das lange Gewinde ermöglicht die Befestigung von Objekten unterschiedlicher Dicke und erlaubt eine Montage in Abständen, die auch eine Einstellung aus dem Lot erlaubt.
- lotrecht.
- Die bemerkenswert einfache Durchsteckmontage ist dank der wenigen Hammerschläge und der geringen Anzahl von Schraubenschlüsselumdrehungen, die der Dübel benötigt, um das erforderliche Drehmoment zu erreichen, sehr schnell.
- um das erforderliche Drehmoment zu erreichen.
- Das Ende des Dübels schützt das Gewinde vor Beschädigungen und sorgt für eine schnellere Montage (und eventuelle Demontage) des zu befestigenden Objekts.
Anwendungen:
- Stahlkonstruktionen
- Balustraden
- Konsolen
- Leitern
- Kabel-Laufstege
- Maschinen
- Trittstufen
- Tore
- Fassaden
Unterstützende Materialien:
- Zugelassen für: C20/25 bis C50/60 Beton, ungerissen
- Auch geeignet für: Beton C12/15 - Naturstein mit kompakter Struktur
Montage:
- FBN II ist besonders geeignet und schnell für Durchgangslochinstallationen, aber auch für Nicht-Durchgangslochinstallationen. Für den Durchmesser auf der Platte beachten Sie bitte die Hinweise unter Technische Daten
- Bohren Sie den Untergrund mit einem geeigneten Betonbohrer, wobei der in den technischen Daten angegebene Durchmesser für die Größe des zu installierenden Dübels zu beachten ist.
- Bei Schlagbohrungen ist das Loch durch Ausblasen zu reinigen (ABG-Pumpe oder alternativ AB-K-Balg verwenden).
- Bei Löchern, die mit FHD-Bohrern gebohrt wurden (gleichzeitiges Bohren und Reinigen des Lochs), ist keine Reinigung erforderlich.
- Den Dübel mit einem Hammer tief einschlagen, bis die Unterlegscheibe auf den zu befestigenden Gegenstand trifft.
- Für Serienmontagen wird die Verwendung des FABS-Schlagbolzens empfohlen.
- Das in den technischen Daten vorgeschriebene Anzugsmoment mit einem Drehmomentschlüssel aufbringen.
- Wenn das Anzugsmoment aufgebracht wird, wird das konische Ende des Dübels in die Klemme gezogen, die sich gegen die Wand des Bohrlochs ausdehnt.
- Der FBN II eignet sich auch für die Abstandsmontage, da das lange Gewinde die Verwendung einer Mutter/Kontermutter (nicht im Lieferumfang enthalten) zur Einstellung des Abstands zum Auflager ermöglicht. Zum Anziehen des Dübels wird dieser mit der mitgelieferten Unterlegscheibe und Mutter an der Stütze festgezogen.
- Die Markierung des Kopfes (Buchstaben A bis Z) gibt die maximale Dicke an, die befestigt werden kann, so dass die Richtigkeit der Installation später überprüft werden kann.
Es gibt noch keine Bewertung
Technische Daten
- Art: Dübel
