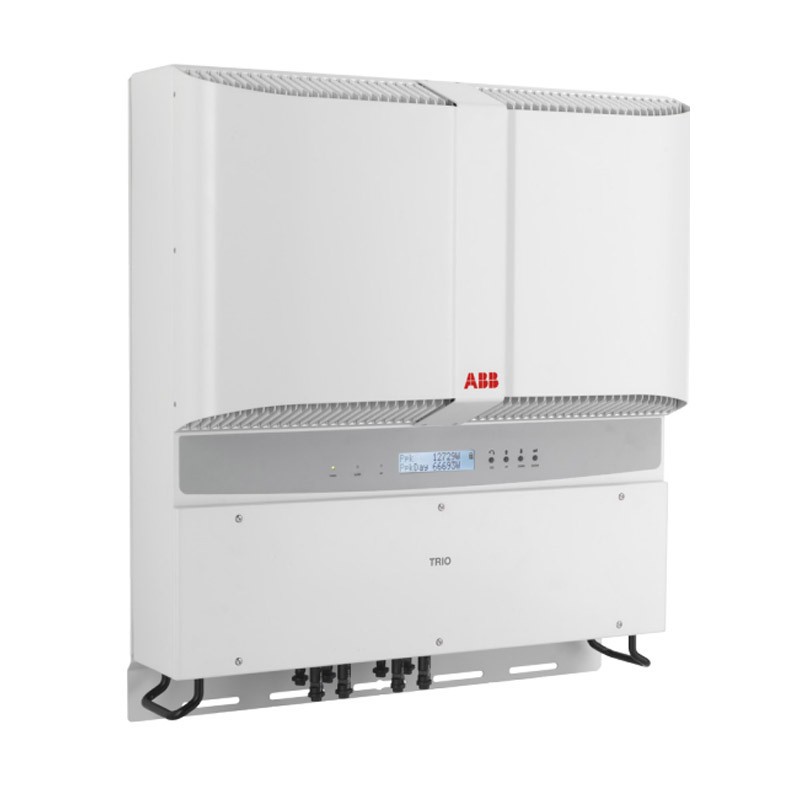

ABB dreiphasiger Wechselrichter PVI 10.0Kw TL-OUTD-S mit Schalter 3N81990S000A
06R 3N81990S000A
8054529631025
Präziser Hochgeschwindigkeits-MPPT-Algorithmus für Leistungsnachführung in Echtzeit und einen verbesserten Energieertrag.
Dieses Gerät verfügt über zwei unabhängige MPPT‘s und einen Wirkungsgrad von bis zu 97,8% Eine flache Wirkungsgradkurve gewährleistet einen hohen Wirkungsgrad und stabile Leistung unter verschiedenen Betriebsbedingungen über den gesamten Eingangsspannungs- und Ausgangsleistungsbereich.
Erhältliche Produktvarianten
PVI-10.0-TL-OUTD-S: Mit DC + AC – Schalter
ABB dreiphasiger Wechselrichter PVI 10.0Kw TL-OUTD-S mit Schalter 3N81990S000A
1.901,07 €
inkl. MwSt.
1.901,07 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Nicht verfügbar
Bald verfügbar
Durch den weiten Eingangsspannungsbereich eignet sich der Wechselrichter auch für kleinere Anlagen mit kurzen Stringlängen.
Highlights
- Echte dreiphasenbrücke am Ausgang
- Transformatorlose Topologie
- Länderspezifische Netzparameter können vor Ort eingestellt werden
- Weiter Eingangsspannungsbereich
- Zwei Eingänge mit unabhängigem MPP-Tracking ermöglichen einen optimalen Energieertrag aus zwei Subarrays mit unterschiedlicher Ausrichtung
- Integrierter DC-Trennschalter gemäß internationalen Standards (-S und -FS Version)
- Konvektionskühlung für maximale Zuverlässigkeit
- Uneingeschränkte Nutzung bei allen Witterungsbedingungen durch Gehäuse für Außenanwendungen
- RS-485 Kommunikationsschnittstelle (für die Verbindung mit Laptop oder Datenlogger)
TECHNISCHE DATEN
Eingang
- Absolute maximale DC-Eingangsspannung (Vmax,abs): 900 V
- DC-Aufstartspannung Eingang (Vstart): 360 V (einstellbar von 250...500 V)
- DC-Betriebseingangsspannungsbereich (Vdcmin...Vdcmax): 0.7 x Vstart…850 V (min 200 V)
- DC-Nenneingangsspannung (Vdcn): 580 V
- DC-Nenneingangsleistung (Pdcn): 10300 W
- Anzahl von unabhängigen MPPT: 2
- Maximale DC-Eingangsleistung für jeden MPPT (PMPPTmax): 6500 W
- DC-Eingangsspannungsbereich bei paralleler Konfiguration der MPPT bei Pacn: 300...750 V
- DC-Leistungsgrenze bei paralleler Konfiguration der MPPT: Lineare Leistungsminderung von MAX auf Null [750 V≤VMPPT≤850 V
- DC-Leistungsgrenze für jeden MPPT bei unabhängiger Konfiguration der MPPT bei Pacn: 6500 W [380 V≤VMPPT≤750 V] der andere Kanal: Pdcn-6500 W [225 V≤VMPPT≤750 V]
- Maximaler DC-Eingangsstrom (Idcmax) / für jeden MPPT (IMPPTmax): 34.0 A / 17.0 A
- Maximaler Eingangskurzschlussstrom für jeden MPPT: 22.0 A
- Anzahl von DC-Eingangspaaren für jeden MPPT: 2
- DC-Anschlussart: PV-Steckverbinder
Eingangsschutz
- Verpolungsschutz: Nur Wechselrichterschutz von begrenzter Stromquelle
- Eingangsüberspannungsschutz – Varistor: Ja
- Photovoltaik-Array Isolationsüberwachung: Gemäß dem lokalen Standard
- DC-Schaltleistung für jeden MPPT (Version mit DC-Schalter): 25 A / 1000 V
- Sicherungswert (Version mit Sicherung): 15 A / 1000 V
Ausgang
- AC-Netzanschluss: Drei Phasen, 3W oder 4W +PE
- AC-Nennleistung (Pacr@cosφ=1): 10000 W
- Maximale AC-Ausgangsleistung (Pacmax @cosφ=1): 11000 W
- Maximale Scheinleistung (Smax): 11500 VA
- AC-Nenn-Netzspannung (Vac,r): 400 V
- AC-Spannungsbereich: 320...480 V
- AC-Maximaler Ausgangsstrom (Iac,max): 16.6.0 A
- Kurzschlussstrombeitrag: 19.0 A
- Nenn-Ausgangsfrequenz (fr): 50/60 Hz
- Frequenzbereich Ausgang (fmin...fmax): 47...53/57...63 Hz
- Nominaler Leistungsfaktor und Einstellbereich: > 0.995, einstellbar ± 0.9 mit Pacr =20.0 kW, ± 0.8 mit max 22.2 kVA
- Gesamte harmonische Verzerrung: < 2 %
- AC-Anschlussart: Schraubklemmen, Kabeldurchführung M40
Ausgangsschutz
- Anti-Islanding-Schutz: Gemäß dem lokalen Standard
- Maximaler externer AC-Überstromschutz: 25.0 A
- Ausgangsüberspannungsschutz – Varistor: 3 plus Gasableiter
Betriebsverhalten
- Maximaler Wirkungsgrad (ηmax): 97.8%
- Gewichteter Wirkungsgrad (EURO/CEC): 97.1%
- Schwellenwert Einspeiseleistung: 30.0 W
- Nachtverbrauch: < 1.0 W
Kommunikation
- Fernüberwachung: VSN300 Wifi Logger Card(opt.), VSN700 Data Logger (opt.)
- Kabellose lokale Überwachung: VSN300 Wifi Logger Card (opt.)
- Display: LCD-Display 16 Zeichen x 2 Zeilen
Umgebungsparameter
- Umgebungstemperatur: -25...+60°C /-13...140°F mit Leistungsminderung ab 55°C/131°F)
- Relative Luftfeuchtigkeit: 0...100 % kondensierend
- Geräuschpegel: 50 dB(A) @ 1 m
- Maximale Betriebshöhe ohne Leistungsminderung: 2000 m / 6560 ft
Physikalische Eigenschaften
- Schutzart IP 65
- Kühlung Natürlich
- Abmessungen (H x W x D): 716 mm x 645 mm x 224 mm / 28.2” x 25.4” x 8.8”
- Gewicht: < 41.0 kg / 90.4 lbs
- Montagesystem: Wandhalterung
Sicherheit
- Isolierungsgrad Trafolos
- Zertifizierung CE (nur 50 Hz)
- Sicherheits- und EMC-Standard EN 50178, EN62109-1, EN62109-2, AS/NZS3100, AS/NZS 60950, EN61000-6-2, EN61000-6-3, EN61000-3-11, EN61000-3-12
- Netzstandard (Sprechen Sie Ihren Vertriebskontakt bezügl. der Verfügbarkeit an): CEI 0-21, CEI 0-16, VDE 0126-1-1, VDE-AR-N 4105, G59/3, C10/11, EN 50438 (nicht für alle nationalen Anhänge), RD1699, RD 1565, AS 4777, BDEW, ABNT NBR 16149, NRS-097-2-1, CLC/FprTS 50549, PEA, MEA
Es gibt noch keine Bewertung
Technische Daten
- Art: Wechselrichter
- Leistung: 6 bis 10KW
- MPPT: 2
