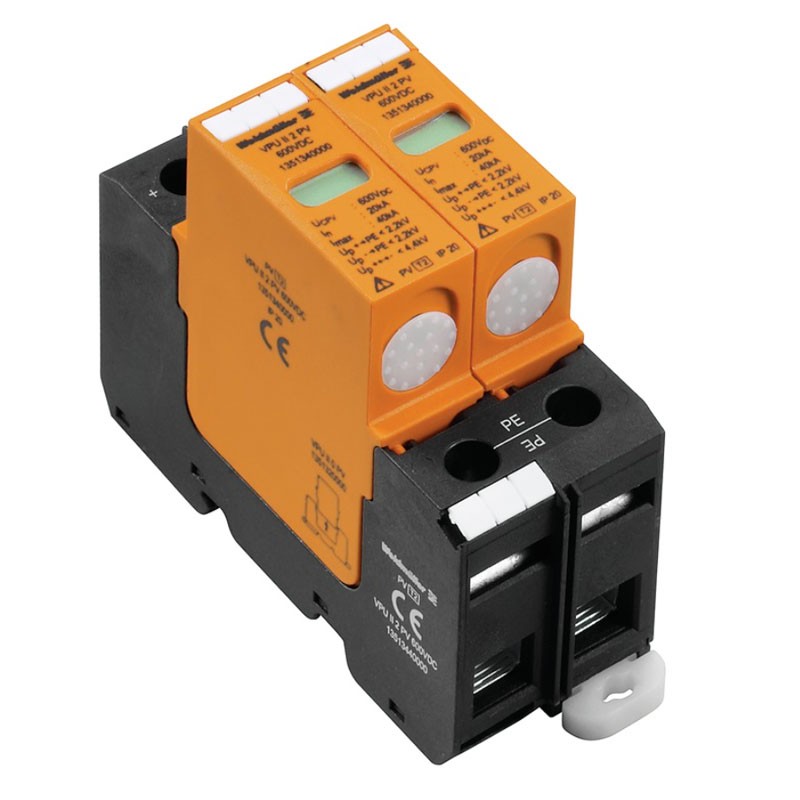

Weidmüller Überspannungsableiter 600VDC Entladung 25KA 1351340000
WEI 1351340000
4050118158731
Weidmüller Überspannungsableiter mit den folgenden Merkmalen:
-
Nennspannung (DC) 600 V
-
Max. dauerhafte Gleichspannung 600 V
-
Gleichspannungstyp
-
Typ SPD T2
-
Anzahl der Pole 2
-
Ansprechzeit ≤ 25 ns
-
Signalkontakt Nein
-
Ableitstrom in Un 30 µA
-
Entladestrom In (8/20 µs) Draht-PE 20 kA
-
Entladestrom max. (8/20 µs) 40 kA
Weidmüller Überspannungsableiter 600VDC Entladung 25KA 1351340000
52,27 €
inkl. MwSt.
52,27 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 37
Merkmale:
- Serie Weidmüller
- Betriebshöhe≤ 2000 m
- Entflammbarkeitsklasse UL 94V-0
- Farben schwarz, orange
- Form Bauteilgehäuse; 2 TE, Insta IP20
- Schutzart IP20
- Führungsschiene TS 35
- Optische Betriebsanzeige grün = OK, rot = Ableiter defekt - austauschen
- Ausführung ohne Fernmeldekontakt
- Überspannungsklasse III
- Reinheitsgrad 2
- Lagertemperatur -40 °C...80 °C
- Betriebstemperatur -40 °C...70 °C
Abmessungen:
- Tiefe 69 mm
- Tiefe (Zoll) 2,717 Zoll
- Vertikale Position 94 mm
- Höhe (Zoll) 3.701 Zoll
- Breite 35,6 mm
- Breite (Zoll) 1,402 Zoll
- Befestigungshöhe 75 mm
- Nettogewicht 290 gr
Verbindungsdaten
- Anschlussart Schraubanschluss
- Abisolierlänge, Kalibrieranschluss 15 mm
- Anzugsdrehmoment, min. 2 Nm
- Anzugsdrehmoment, max. 3 Nm
- Klemmbereich, Bemessungsanschluss 16 mm² Querschnittsfläche, min. 1,5 mm²
- Querschnittsbereich, min. 1,5 mm²
- Querschnittsbereich, max. 35 mm²
- Querschnitt des Kabels, starr, min. 1,5 mm²
- Querschnitt des Kabels, starr, max. 16 mm²
- Querschnitt des Kabels, flexibel, min. 1,5 mm²
- Querschnitt des Kabels, flexibel, max. 25 mm²
- Querschnitt der Leitung, flexibel, AEH (DIN 46228-1), min. 1,5 mm² Querschnitt der Leitung, flexibel, AEH (DIN 46228-1), min. 1,5 mm²
- Leitungsquerschnitt, flexibel, AEH (DIN 46228-1), max. 50 mm² Anschlussquerschnitt, flexibel, AEH (DIN 46228-1), max. 50 mm²
- Kabelquerschnitt, halbsteif, min. 1,5 mm²
- Querschnitt Kabel, halbsteif, max. 50 mm²
Technische Daten PV-Anlagen
- Betriebshöhe bei geerdeten PV-Anlagen ≤ 2000 m
- Betriebshöhe bei nicht geerdeter PV-Anlage ≤ 2000 m
- Anforderungsklasse Typ II
- Kurzschlussstrom ISCPV 200 A
- Entladestrom In (8/20 µs) 12,5 kA
- Entladestrom max. (8/20 µs) 40 kA
- Gesamtentladestrom Itotal (8/20 µs) 40 kA
- Schutzniveau Up (+/-) ≤ 4,4 kV
- Schutzniveau Up (+/PE) ≤ 2,2 kV
- Schutzniveau Up (-/PE) ≤ 2,2 kV
- Normen EN 50539-11
- Voraussetzungen und Anforderungen EN 50539-11
- Max. Dauerbetriebsspannung UCPV-Modus +/- , -/PE , +/PE 600 V DC
- Systemspannung PV, max. Ucpv 600 V
Es gibt noch keine Bewertung
Technische Daten
- Art: Überspannungsschutzgeräte
