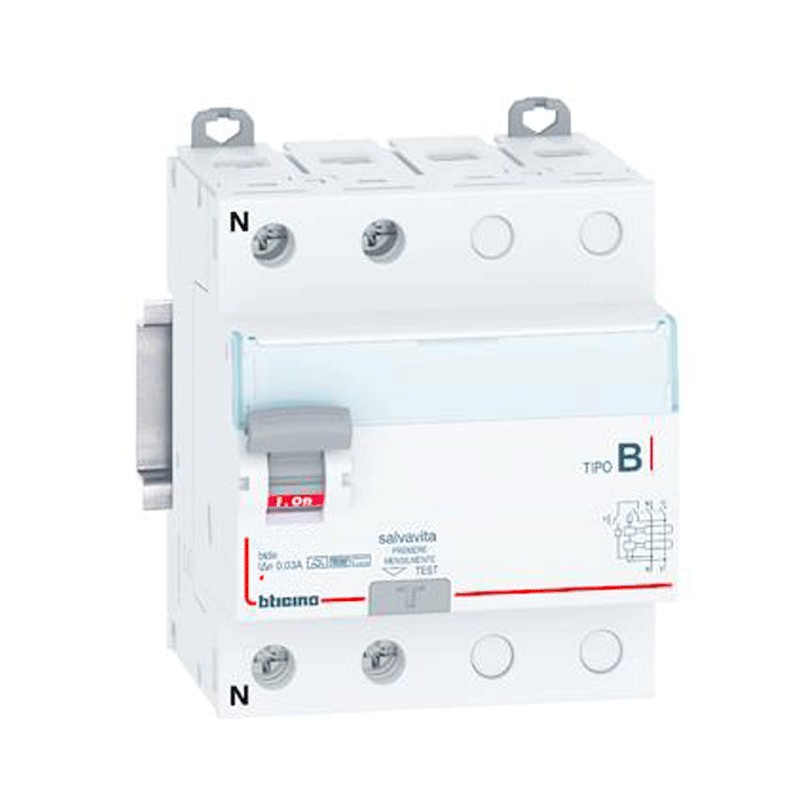

Bticino Fehlerstrom-Schutzschalter 63A 2-poliger 30mA Typ B 4 Module G723B63
BTI G723B63
8005543686409
Bticino Fehlerstrom-Schutzschalter:
- Stromaufnahme 63A
- 2 Pole
- Erdableitstrom Idn 0,03A
- Erdschluss Typ B
- 4 Module
Bticino Fehlerstrom-Schutzschalter 63A 2-poliger 30mA Typ B 4 Module G723B63
677,36 €
inkl. MwSt.
677,36 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 1
Der reine Fehlerstromschutzschalter dient dem Schutz von Personen, nicht von Anlagen. In dem Moment, in dem ein Mensch sie berührt, entsteht ein Stromkreis mit der Erde. Der Strom bleibt nicht im Stromkreislauf des Hauses, sondern fließt über den menschlichen Körper zur Erde.
Der Fehlerstromschutzschalter, auch Fehlerstrom-Schutzschalter genannt, ist ein Gerät in Ihrer elektrischen Anlage. Er ist in der Lage, den Stromkreis zu öffnen, d. h. die Stromzufuhr zu unterbrechen, wenn der Strom versehentlich unterbrochen wird.
Ein reiner Fehlerstromschutzschalter bietet Schutz bei Kriechstrom, aber nicht bei Überspannung. Für diese Art von Problemen ist stattdessen ein Fehlerstromschutzschalter erforderlich.
Für den Fehlerstromschutzschalter Typ B wird die Auslösung in gleicher Weise wie für Typ F und für die folgenden Arten von plötzlich oder langsam ansteigenden Differenzströmen gewährleistet
- Sinusförmig wechselnd mit Frequenzen bis zu 1000 hz
- Wechselstrom mit Nennfrequenz, überlagert von einem Gleichstrom von 0,4 in oder 10 ma, je nachdem, welcher Wert höher ist. Der Fehlerstromschutzschalter muss bei einem Wert des Wechselstroms von höchstens in
- Unidirektionales Pulsieren, überlagert von einem glatten Gleichstrom von 0,4 i? oder 10 ma, je nach dem höheren Wert. Der Fehlerstromschutzschalter muss bei einem Wert des Wechselstroms auslösen, der 1,4 in bei Fehlerstromschutzschaltern mit in > 10ma oder 2 in bei Fehlerstromschutzschaltern mit i?n <= 10ma nicht übersteigt. (der Wert des Auslösedifferenzstroms von 1,4 in oder 2 in entspricht dem Effektivwert der Halbwelle des unidirektionalen pulsierenden Stroms)
- Unidirektionale Tasten, die von Gleichrichterschaltungen erzeugt werden können, die von zwei Phasen gespeist werden. Der Differenzialschalter muss innerhalb der Grenzen von 0,5 in und 2 in auslösen.
- Unidirektionale Knöpfe, die von Gleichrichterschaltungen erzeugt werden können, die von drei Phasen gespeist werden. Der Fehlerstromschutzschalter muss innerhalb der Grenzen von 0,5 in und 2 in eingreifen.
- Bei mehrphasigen Stromkreisen muss der Fehlerstromschutzschalter innerhalb der Grenzen von 0,5 Zoll und 2 Zoll auslösen.
Merkmale:
- Referenznorm IEC EN 61008-1
- Spannung 400Vac
- Schutzart IP20
- Höhe 83mm
- Breite 71,2 mm
- Tiefe 77,5 mm
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 2P
- Art des Schalters: B
- Differentialstrom: 0.03 A
- Schutzart: IP20
- Ampere: 63A
- Stromkreisschutz: Fehlerstrom-Schutzschalter
