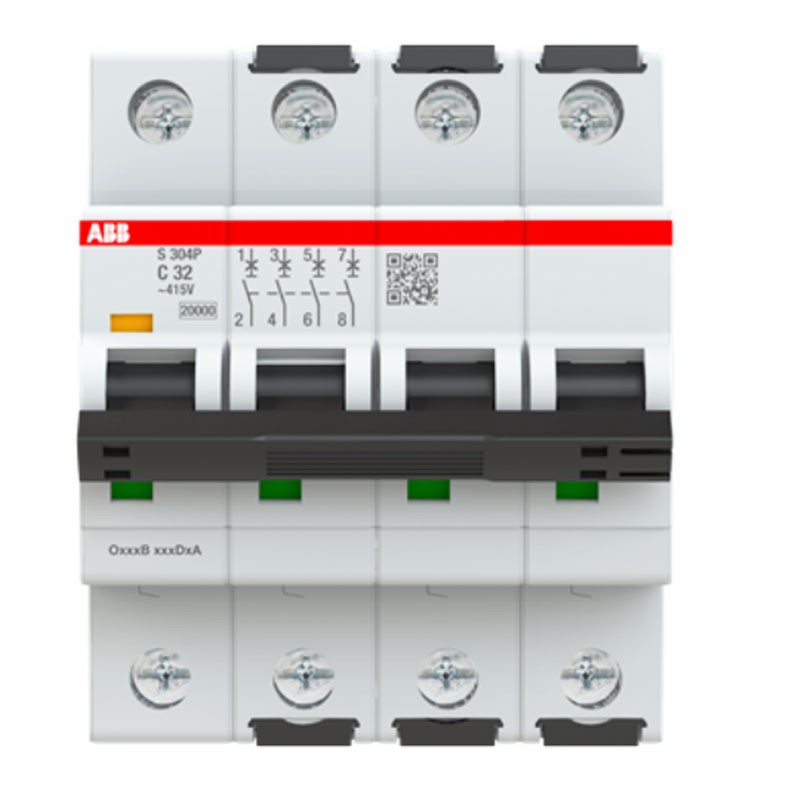

Abb S304P LS-Schalter 4P 32A 25kA Typ C 4 Module S304PC32
ABB S304PC32
4016779590815
Abb LS-Schalter der Serie S304P mit den folgenden Eigenschaften:
- Auslösecharakteristik: C
- Bemessungsbetriebsspannung: nach IEC 60898-1 415 V AC - nach IEC 60947-2 415 V AC
- Bemessungsisolationsspannung (U i ): nach IEC/EN 60664-1 500 V
- Bemessungs-Stoßspannung (U imp):6kV
- Durchschlagsfeste Spannung:50/60 Hz, 1 Minute: 2 kV
- Art der Eingangsspannung: AC/DC
- Nennstrom:32 Ampere
- Nennfrequenz: 50/60 Hz
- Verlustleistung: 11,6 W (bei Nennbetriebsbedingungen pro Pol 2,9 W)
- Anzahl der Pole: 4
- Anzahl der geschützten Pole: 4
- Anzahl der Module: 4
Abb S304P LS-Schalter 4P 32A 25kA Typ C 4 Module S304PC32
106,23 €
inkl. MwSt.
106,23 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 1
Die Leistungsschalter der Serie S300P bieten Schutz gegen Überlast und Kurzschluss in Industrieanlagen. Dieses Produkt wird gemäß den internationalen IEC- und UL-Normen für Märkte hergestellt, in denen dies erforderlich ist.
Die C-Kurve kann kurzzeitige Überströme bis zum Fünf- bis Zehnfachen des Nennstroms verkraften und wird häufig in Hausinstallationen eingesetzt.
Ein Leitungsschutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.
Betriebsspannung:
- Maximal (einschließlich Toleranz) 457V AC
- Maximal 457 V AC
- Mindestens 12 V AC
- Mindestens 12 V DC
Anschlusskapazität
- 10 / 10 mm² Stab
- flexibel mit Aderendhülse 0,75 ... 25 mm²
- flexibel 0,75 ... 25 mm² flexibel 0,75 ... 25 mm²
- Starr 0,75 ... 35 mm² verseilt
- 0,75 ... 35 mm²
Sonstige technische Merkmale:
- Bemessungs-Kurzschlussausschaltvermögen: (AC) 20 kA
- Maximales Bemessungskurzschlussausschaltvermögen (I cu ): (415 V AC) 25 kA - (440 V AC) 15 kA
- Stromanschluss: Arbiträr
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Elektrischer Widerstand: 10000 AC Zyklus
- Mechanischer Widerstand: Zyklus 20000
- Überspannungskategorie: IV
- Anzugsdrehmoment: 2,8 Nm
- Art der Schraubklemme: Fehlertolerante bidirektionale Zylinderhebeklemme
- Kennzeichnung des Stellantriebs: I/O
- Betätigerwerkstoff: Isolationsgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
- Hutschienenmontage: TH35-15 (Tragschiene 35 x 15 mm) nach IEC 60715 - TH35-7,5 (Tragschiene 35 x 7,5 mm) nach IEC 60715
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidrive 2
- Betriebstemperatur: -40/+70°C
- Lagertemperatur: -55/+70°C
- Kabelabisolierlänge: 14 mm
- Schutzart: Gehäuse IP20, mit Deckel IP40
- Verschmutzungsgrad: 3
- Umgebungsbedingungen: 28 Zyklen bei 55 °C / 90-96 % und 25 °C / 95-100 %
- Vibrationsfestigkeit nach IEC 60068-2-6:5g, 20 Zyklen bei 5...150...5 Hz bei 0,8 In Last
- Schockfestigkeit nach IEC 60068-2-27: 25 g / 3 Stöße / 18 ms
- Drehmoment: UL/CSA: 18 Zoll
- Abmessungen: Breite 70 mm, Höhe 88 mm, Tiefe/Nettolänge 69 mm
- Nettogewicht: ca. 0,496 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Stärke: 25KA
- Ampere: 32A
- Stromkreisschutz: Leitungsschutzschalter
