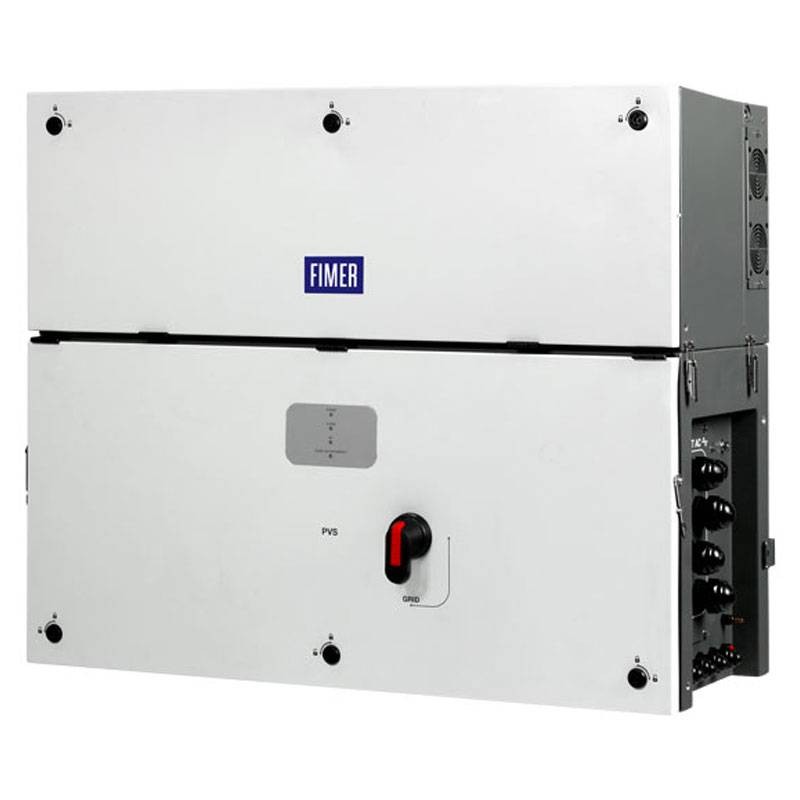

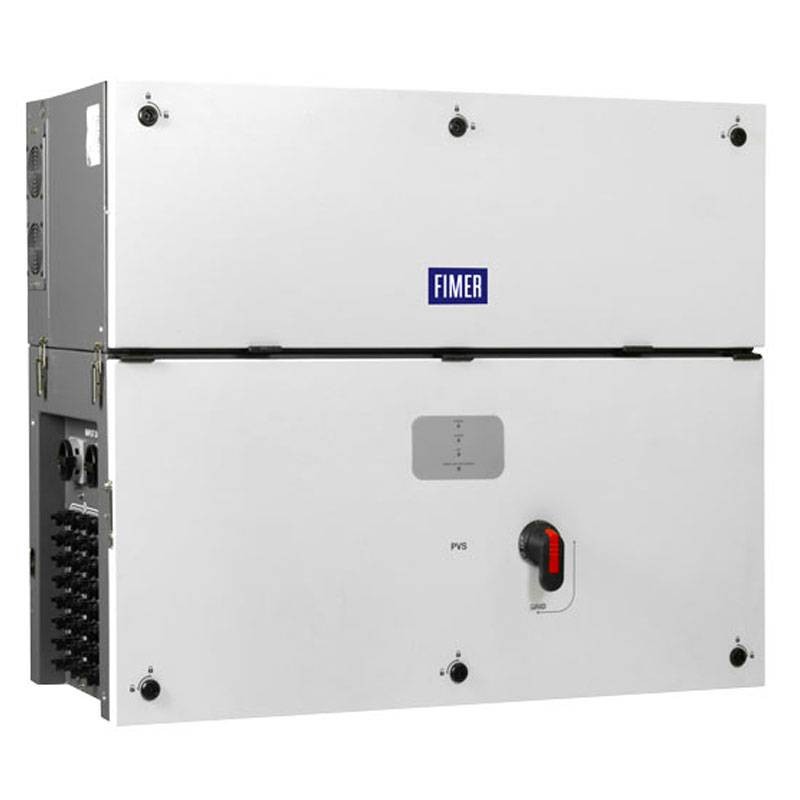

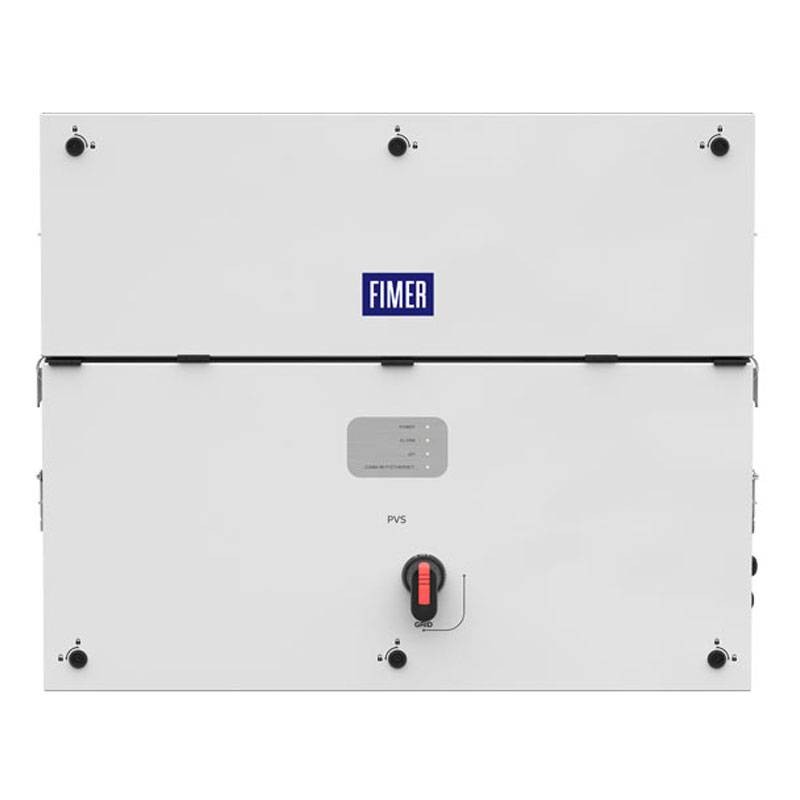

Fimer 100KW dreiphasiger photovoltaischer Wechselrichter 6MPPT FULL 3Q449901000A
06R 3Q449901000A
Fimer-Photovoltaik-Wechselrichter Modell PVS-100-TL B2 SX2 FULL:
- AC-Nennausgangsleistung 100KW
- Art des AC-Netzanschlusses Dreiphasig 3W+PE oder 4W+PE
- Anzahl der unabhängigen MPPTs 6 MPPTs
- FULL Version
- DC- und AC-Trennschalter
- Integrierte Kommunikationsschnittstellen 1x RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2.4 GHz)
- 4 LEDs, Web-Benutzeroberfläche
- Modbus RTU/TCP Kommunikationsprotokoll (Sunspec-konform)
- Inbetriebnahmewerkzeug Web-Bedienoberfläche, Mobile APP/APP auf Anlagenebene
- Fernüberwachungsdienst Über das Aurora Vision Portal
- Erweiterte Funktionen Integrierte Datenloggerfunktion, direkte Übertragung von Telemetriedaten in die Cloud
Fimer 100KW dreiphasiger photovoltaischer Wechselrichter 6MPPT FULL 3Q449901000A
7.719,31 €
inkl. MwSt.
7.719,31 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 5
: 3
Das PVS-100/120-TL ist FIMERs dreiphasige, cloud-verbundene String-Lösung für die effiziente Realisierung dezentraler Photovoltaikanlagen sowohl für Freiflächen- als auch für große gewerbliche Anwendungen.
Schnelle Systemintegration:
- Das standardmäßige Modbus/SUNSPEC-Kommunikationsprotokoll ermöglicht eine doppelt so schnelle Systemintegration. Das Vorhandensein von zwei Ethernet-Ports garantiert eine schnelle und fortschrittliche Kommunikation für jede PV-Anlage.
Kompatibel mit der Cloud-Plattform von FIMER:
- Die Anlagenüberwachung wird durch die Möglichkeit erleichtert, jeden Wechselrichter mit der Aurora Vision Cloud-Plattform zu verbinden, was Sicherheit und langfristige Rentabilität garantiert.
Überblick Allgemeine Vorteile der Modelle
- Bis zu 6 unabhängige MPPTs
- Transformatorlose Wechselrichter
- 120 kW Leistung für 480 Vac und 100 kW für 400 Vac
- Konfigurierbar über WIFI
- Anlagenweite Kommunikation über zwei Ethernet-Ports
- Große Auswahl an Grid-spezifischen Codes verfügbar, die direkt im Feld ausgewählt werden können
- Zweistufige Topologie für hohe Eingangsspannung
- Sowohl vertikale als auch horizontale Montage
- Separate Kabelbox für einfachen Austausch
- Schutzart IP66
- Maximaler Wirkungsgrad von mehr als 98,9%
Merkmale:
Eingabe:
- Maximale absolute DC-Eingangsspannung (Vmax,abs) 1000 V
- DC-Eingangstriggerspannung (Vstart) 420 V (400500 V)
- Betriebsbereich der DC-Eingangsspannung (Vdcmin...Vdcmax) 3601000 V
- DC-Nenneingangsspannung (Vdcr) 620 V
- DC-Nenneingangsleistung (Pdcr) 102000 W
- Anzahl der unabhängigen MPPTs 6
- MPPT DC-Spannungsbereich (VMPPTmin...VMPPTmax) bei Pacr 480850 V symmetrischer Last)
- Maximale DC-Eingangsleistung für jeden MPPT (VMPPT,max) 21000 W (585 V?VMPPT?850 V)
- Maximaler DC-Eingangsstrom (Idcmax) für jeden MPPT 36 A
- Maximaler Eingangskurzschlussstrom (Iscmax) für jeden MPPT 1) 50 A
- Anzahl der DC-Eingangsanschlusspaare für jeweils 4 MPPTs
- DC-Anschlussart Schnellsteckverbinder
Ausgabe:
- AC-Netzanschlussart Dreiphasig 3W+PE oder 4W+PE
- AC-Nennausgangsleistung (Pacr @cos?=1) 100000 W
- Maximale AC-Ausgangsleistung (Pacmax @cos?=1) 100000 W
- Maximale Scheinleistung (Smax) 100000 VA
- AC-Nennausgangsspannung (Vac,r) 400 V
- Wechselspannungsbereich 320...480 V
- Maximaler AC-Ausgangsstrom (Iac,max) 145 A
- Nennausgangsfrequenz (fr) 50 Hz / 60 Hz
- Ausgangsfrequenzbereich (fmin...fmax) 45...55 Hz / 5565 Hz 5)
- Nennleistungsfaktor und Einstellbereich > 0,995, 01 induktiv/kapazitiv mit maximalem Smax
- Gesamte harmonische Stromverzerrung < 3%.
- Maximale Stromeinspeisung (% von In) < 0,5%*In
- Maximaler AC-Kabelquerschnitt 185mm2 Aluminium und Kupfer
- Art der AC-Anschlüsse Leiste für den Anschluss von M10-Brücken, einpolige Kabelverschraubungen 4xM40 und M25, Mehrfach-Kabelverschraubungen M63 (optional)
Schutzmaßnahmen am Eingang
- Verpolungsschutz Ja, strombegrenzte Quelle
- Eingangsüberspannungsschutz für jeden MPPT - Ableiter mit Typ II Überwachung
- Isolationsüberwachung Ja, gemäß IEC 62109-2
- Fehlerstrom-Überwachungseinheit (Ableitstromschutz) Ja, gemäß IEC 62109-2
- DC-Leistungsschaltereigenschaften für jeden MPPT 50 A-1000 V
- Sicherungsgröße (Sicherungsausführung) 20 A / 1000 V
- Eingangsstromüberwachung Auf Ebene der einzelnen Strings (24ch): SX2, SY2 / Auf MPPT-Ebene: Standard, S2, SX, SY
Ausgangssicherungen
- Anlandungsschutz Gemäß den örtlichen Vorschriften
- Anti-Inselbildungsschutz 225 A
- Ausgangsüberspannungsschutz - austauschbares Überspannungsschutzgerät Typ 2 mit Überwachung
Operative Leistung:
- Maximaler Wirkungsgrad (?max) 98,4%
- Gewichteter Wirkungsgrad (EURO) 98,2%
Umwelt:
- Betriebstemperaturbereich -25...+60°C /-13...140°F mit Derating über 40°C / 104°F
- Relative Luftfeuchtigkeit 4%...100% mit Kondensation
- Geräuschemissionsdruck, typisch 68dB(A)@ 1m
- Maximale Betriebshöhe ohne Leistungsminderung 2000 m / 6560 ft
Physikalisch
- Schutzart IP 66 (IP54 für Kühlteil)
- Kühlsystem Gebläsekühlung
- Abmessungen (H x B x T) 869x1086x419 mm / 34,2 x 42,7 x 16,5
- Gewicht 70kg / 154 lbs pro Leistungsmodul; ~55kg / 121 lbs pro Kabelbox Maximal 125kg / 276 lbs insgesamt
- Befestigungssystem Wandhalterungen, horizontale und vertikale Halterung
Sicherheit
- Isolationsniveau Kein Transformator
- CE-Zertifizierungen
- Sicherheits- und EMV-Normen IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-4
- Netzanschlussnormen (Verfügbarkeit über Vertriebskanal prüfen) IEC 0-16, IEC 0-21, IEC 61727, IEC 62116, IEC 60068, IEC 61683, JORDAN IRR-DCC-MV, DRRG/DEWA, Chile LV/MV, Belg C10-C11, EN50438 Generic +Irland, EN50549-1/2, CLC-TS50549-1/2, AS/ NZS4777.2, UK G59/3, EREC G99-1, MEA, PEA, ISO-IEC Guide 67 (System 5), NRS 097-2-1, P.O. 12.3, ITC-BT-40, UNE 206006 IN, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, VDE V 0-126- 1-1, VFR 2019, UTE C15-712-1, Taiwan.
Es gibt noch keine Bewertung
Technische Daten
- Art: Wechselrichter
- Leistung: 61KW bis 100KW
- MPPT: 6
- Verbindung: Dreiphasig
