Abb Schalttafel-Bausatz für Hausinstallationen K648L10754
ABB K648L10754
8012542739128

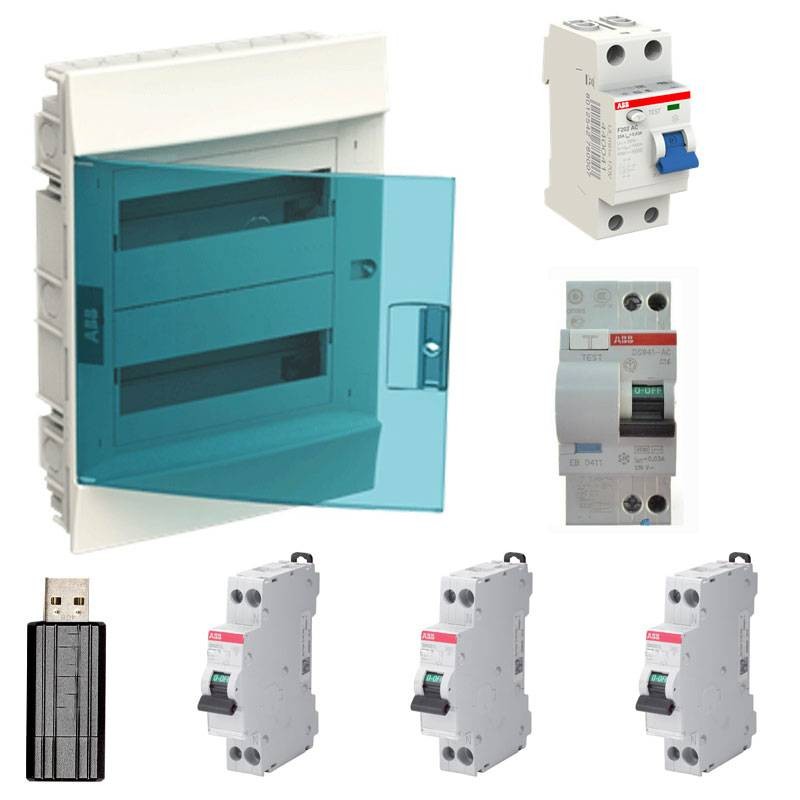

Abb Schalttafel-Bausatz für Hausinstallationen, bestehend aus:
- 1 Stück Schutzschalter SN201L C10 1P+N 4,5kA (Code SN201LC10)
- 1 St. Schutzschalter SN201L C16 1P+N 4,5 kA (Code SN201LC16)
- 1 St. SN201L C25 1P+N 4,5 kA Schutzschalter (Teile-Nr. SN201LC25)
- 1 Stück F202 reiner Differentialschutzschalter 25A 30mA 2P AC Typ (Code F427800)
- 1 Stück DS941 C16 30mA AC TYP 1P+N 4,5kA Fehlerstrom-Schutzschalter (Code EB 041 1)
- 1 Unterputz-Schaltschrank Mistral mit transparenter Tür 24 Module (Code 41A12X22 )
- 1 USB-Stift 4 GB mit dem Leitfaden zu den neuen Funktionen der Norm CEI 64-8 im Inneren
Für Installationen der Stufe 1, für Bodenflächen bis zu 75 Quadratmetern.
Abb Schalttafel-Bausatz für Hausinstallationen K648L10754
79,96 €
inkl. MwSt.
79,96 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3
Technische Daten der Bausatzkomponenten
1 Stück Leistungsschalter SN201L ( Code SN201LC10 ):
- Ausschaltvermögen 4,5KA
- Stromaufnahme 10A
- Pole Nr. 1+N
- Spannung 230V
- Module Nr. 1
- Schutzart für Gehäuse IP40 für Klemmen IP20
- Maximaler Kabelquerschnitt 25 mm².
- Kurve C
- Breite 17,5 mm
- Höhe 90mm
- Tiefe 66 mm
1 Stück automatischer Schutzschalter SN201L (Code SN201LC16):
- Ausschaltvermögen 4,5KA
- Stromaufnahme 16A
- Pole Nr. 1+N
- Spannung 230V
- Module Nr. 1
- Schutzart IP20
- Maximaler Kabelquerschnitt 25 mmq
- Kurve C
- Breite 17,5mm
- Höhe 90mm
- Tiefe 66 mm
1 Stück automatischer Schutzschalter SN201L (Code SN201LC25):
- Ausschaltvermögen Inc 4500A
- Stromaufnahme 25A
- Pole Nr. 1+N
- Spannung 230V
- Module Nr. 1
- Schutzart IP20
- Maximaler Kabelquerschnitt 25mmq
- Kurve C
- Breite 17,5mm
- Höhe 90mm
- Tiefe 66 mm
Ein Schutzschalter ist eine Sicherheitseinrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) zu unterbrechen.
Die C-Kurve kann kurzzeitige Überströme von bis zum Fünf- bis Zehnfachen des Nennstroms verkraften und ist in Hausinstallationen weit verbreitet.
1 Stück reiner Fehlerstrom-Schutzschalter F202 (Teilenummer F427800):
- Spannung 230/400 Vac
- Stromaufnahme 25A
- Idn Differenzstrom 30mA
- AC-Differentialtyp
- 2 Module
- 2 Pole
- Schutzart IP2X
- Nennfrequenz 50/60 Hz
- Höhe 85 mm
- Breite 35 mm
- Tiefe 69 mm
- Nettogewicht 200 Gramm
Der reine Fehlerstromschutzschalter dient dem Schutz von Personen, nicht von Anlagen. In dem Moment, in dem ein Mensch sie berührt, entsteht ein Stromkreis mit der Erde. Der Strom bleibt nicht im Haushaltsstromkreis, sondern fließt über den menschlichen Körper zur Erde.
Der Fehlerstromschutzschalter, auch Fehlerstrom-Schutzschalter genannt, ist ein Gerät in Ihrer elektrischen Anlage. Er ist in der Lage, den Stromkreis zu öffnen, d. h. die Stromzufuhr zu unterbrechen, wenn der Strom versehentlich unterbrochen wird.
Ein reiner Fehlerstromschutzschalter bietet Schutz bei Kriechstrom, aber nicht bei Überspannung. Für diese Art von Problemen ist stattdessen ein Fehlerstromschutzschalter erforderlich.
Der AC-Fehlerstromschutzschalter löst bei plötzlich oder langsam ansteigenden sinusförmigen Wechselstromdifferenzen aus (IEC 61008-1).
1 Stück Fehlerstrom-Schutzschalter DS941 ( Code EB 041 1 ):
- Stromaufnahme 16A
- Erdableitstrom Idn 30mA
- AC-Differentialtyp
- 2 Module
- 1P+N Pole
- Ausschaltvermögen: 4,5 kA
- Kurve C
Der thermisch-magnetische Fehlerstromschutzschalter ist also ein System, das die Funktionen des Fehlerstromschutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der thermisch-magnetische Schutzschalter in der Elektroinstallation verfügt über drei verschiedene Schutzfunktionen
- der magnetische für Kurzschlüsse, die ein ganzes Gebäude mit Brandgefahr gefährden können
- die thermische für Überlastungen in Stromnetzen (z.B. mehr als ein Haushaltsgerät in Betrieb)
- den Fehlerstromschutzschalter, der das Subjekt vor einem Leckstrom schützt.
Bei den AC-Differentialschutzschaltern ist die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen gewährleistet (CEI EN 61008-1).
1 Unterputz-Schaltschrank Mistral mit transparenter Tür 24 Module (Code 41A12X22):
- Mit DIN-Schiene (universelle Kupplung, die jeden Schalter mit DIN-Kupplung erlaubt, auch von einer anderen Marke)
- 24 Module (in zwei Reihen)
- Schutzart IP41 (Schutz gegen feste Körper 1mm)
- Mit Tür, Farbe transparent
- Schaltschrankfarbe weiß RAL 9016
- Abdeckplatte Typ Tür
- Gehäusematerial Thermoplast
- Glühdrahtprüfung 650
- Unterputz-Einbau Typ
- Anzahl der Leitungsanschlüsse 0
- Anzahl der Zeilen 2
- Verlustleistung 41W
- Inklusive Unterputzdose
- Breite 320 mm
- Höhe 435 mm
- Tiefe 108 mm
- Innentiefe 73 mm
- Nettogewicht 1,95 kg
Es gibt noch keine Bewertung
Technische Daten
- Kits: Verteilerkästen-Kits
