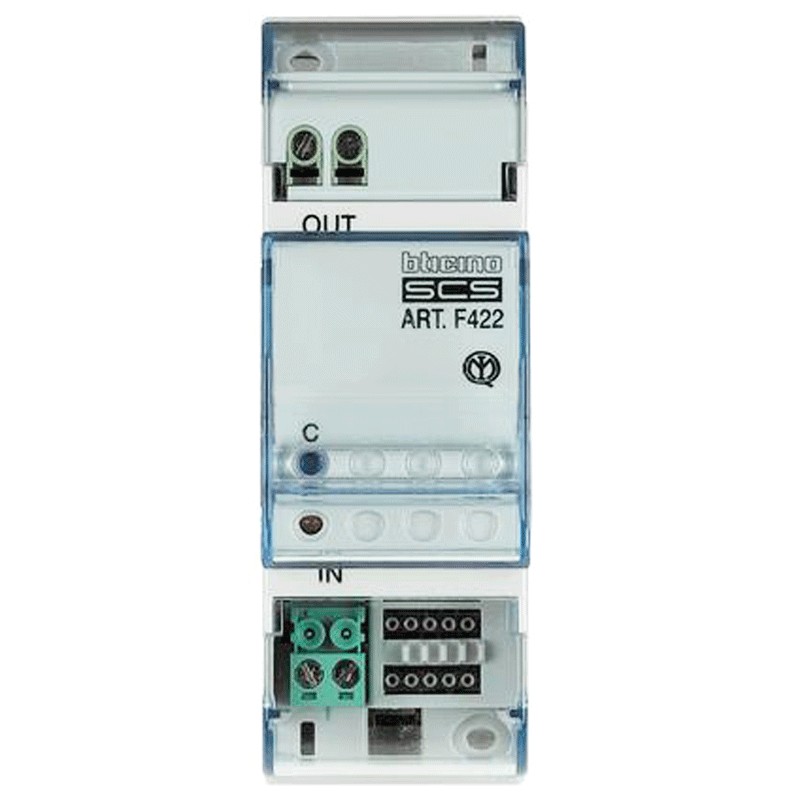

Bticino-Schnittstelle für Einbruchmelde-BUS-System 2 Module F422
BTI F422
8012199490854
Bticino-Schnittstelle mit den folgenden Merkmalen:
- Führt die Kommunikation zwischen den SCS-Technologie-Bussen durch, die ebenfalls verschiedenen Funktionen gewidmet sind (Automatisierung, Einbruchalarm usw.).
- 2 DIN-Module
- Spannung 27 Vdc
- Stromaufnahme 0,025A
- Aufnahme der Klemme IN 25 mA
- OUT-Klemme Aufnahme 5 mA
- Verlustleistung bei maximaler Belastung 1W
Bticino-Schnittstelle für Einbruchmelde-BUS-System 2 Module F422
177,00 €
inkl. MwSt.
177,00 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 12
Die Schnittstelle ermöglicht die Kommunikation zwischen verschiedenen Bussystemen. Er ist mit zwei Klemmen für den Bus ausgestattet, IN und OUT genannt:
- Die korrekte Stromversorgung und Konfiguration (dauerhaft eingeschaltet)
- Bus fehlt (aus)
- Fehlende oder falsche Konfiguration (blinkend).
Das Gerät kann in sechs verschiedenen Modi betrieben werden
- Physikalische Erweiterung: Ermöglicht die Vergrößerung der Gesamtlänge des Busses oder die Überschreitung der Absorptionsgrenze von 1200 mA durch die einzige Stromversorgung.
- Logische Erweiterung: ermöglicht die Erhöhung der Anzahl der Geräte in einem System, die 175 beträgt (max. 11 definierte Räume mit A = 0 ÷ 10 und 16 Lichtpunkte mit PL = 0 ÷ 15). Adresse A = 0, PL = 0 ist nicht zulässig.
- Schnittstelle Einbruchmeldeanlage/Automatisierung: Ermöglicht die Kommunikation dieser beiden Systeme untereinander.
- Public upright: ermöglicht die Überwachung von Alarmereignissen an gemeinsamen Teilen der Video-Türsprechanlage.
- Galvanische Trennung: Ermöglicht die Verknüpfung zweier unterschiedlicher Funktionen (z. B. Schalldiffusion und Automatisierung).
- Physikalische Trennung: Kombiniert die Eigenschaften des physikalischen Expansionsmodus und des galvanischen Trennungsmodus. Kann für Installationen mit Geräten verwendet werden, die für die virtuelle Konfiguration vorbereitet sind.
BITTE BEACHTEN: Unabhängig von der Art der Verwendung der Schnittstelle ist zu beachten, dass die beiden daran angeschlossenen Busse in jeder Hinsicht zwei Systeme darstellen und als solche alle vorgeschriebenen Dimensionierungs- und Installationsregeln einhalten müssen.
Merkmale:
- Serie Bticino
- Stromversorgung vom BUS SCS 27 Vdc
- Betriebsstromversorgung mit BUS SCS 18 - 27 Vdc
- Aufnahme der Klemme IN 25 mA
- OUT Klemmenaufnahme 5 mA Verlustleistung bei maximaler Belastung 1 W
Es gibt noch keine Bewertung
Technische Daten
- Art: Schnittstellen
