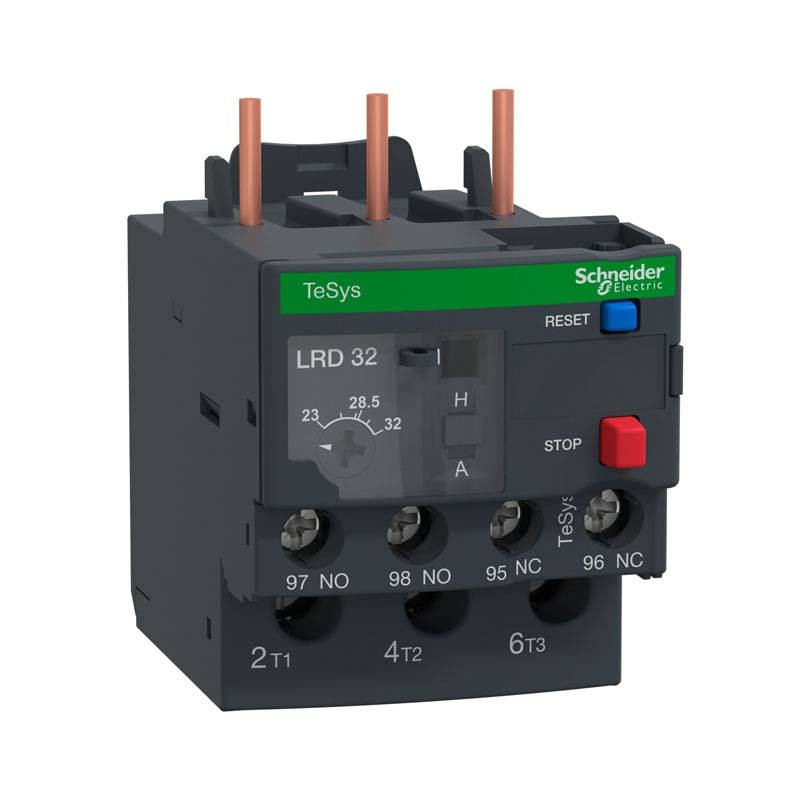

Schneider Thermisches Überlastrelais TeSys 23/32A Klasse 10A LRD32
SNR LRD32
3389110346855
Schneider Thermisches Überlastrelais für TeSys-Motoren mit den folgenden Merkmalen:
- Netztyp: AC DC
- Thermische Überlastauslöser: Klasse 10A gemäß IEC 60947-4-1
- Einstellbereich Wärmeschutz: 23/32 A
- IP-Schutzart: IP20 gemäß IEC 60529
- Bemessungs-Stoßspannung: 6 kV
Kompatibles Zubehör: Teilenummer LAD7B106.
Schneider Thermisches Überlastrelais TeSys 23/32A Klasse 10A LRD32
92,22 €
inkl. MwSt.
92,22 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 10
Häufig zusammengekauft
Vorteile:
- LRD32 ist ein thermisches Überlastrelais TeSys LRD von Schneider Electric zur direkten Montage auf TeSys D-Schütze.
- Mit einem thermischen Regelbereich von 23-32 A, Auslöseklasse 10 und Phasenunsymmetrieerkennung schützt er 15 kW-Motoren bei 400 V.
- Er verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige.
- Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
- Thermisches Überlastrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)
- Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D25-D38 zur Bildung eines Kompaktstarters
- Temperaturkompensation für gute Schutzgenauigkeit
- Manuelle Steuerung mit Test- und Reset-Tasten, Wahlschalter für manuellen/automatischen Reset
Bemessungsisolationsspannung:
- Stromkreis: 600 V CSA-konform
- Stromkreis: 600 V nach UL
- Stromkreis: 690 V gemäß IEC 60947-4-1
Klemmenanschlüsse:
- Steuerkreis: Schraubklemmen 2 Kabel 12,5 mm² flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 12,5 mm² flexibel mit Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 12,5 mm² fest
- Stromkreis: Schraubklemmen 1 Kabel 1,510 mm² flexibel ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 16 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1,510 mm² fest
Merkmale:
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Konventioneller thermischer Strom in Luft: 5 A pro Signalkreis
- Bemessungsbetriebsspannung: 690 V "AC" 0...400 Hz für Stromkreis nach IEC 60947-4-1
- Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0
- Abmessungen und Gewicht: Höhe 66 mm - Breite 45 mm - Tiefe 70 mm - Gewicht: 124 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Überlastrelais
- Ampere: 23-32a
