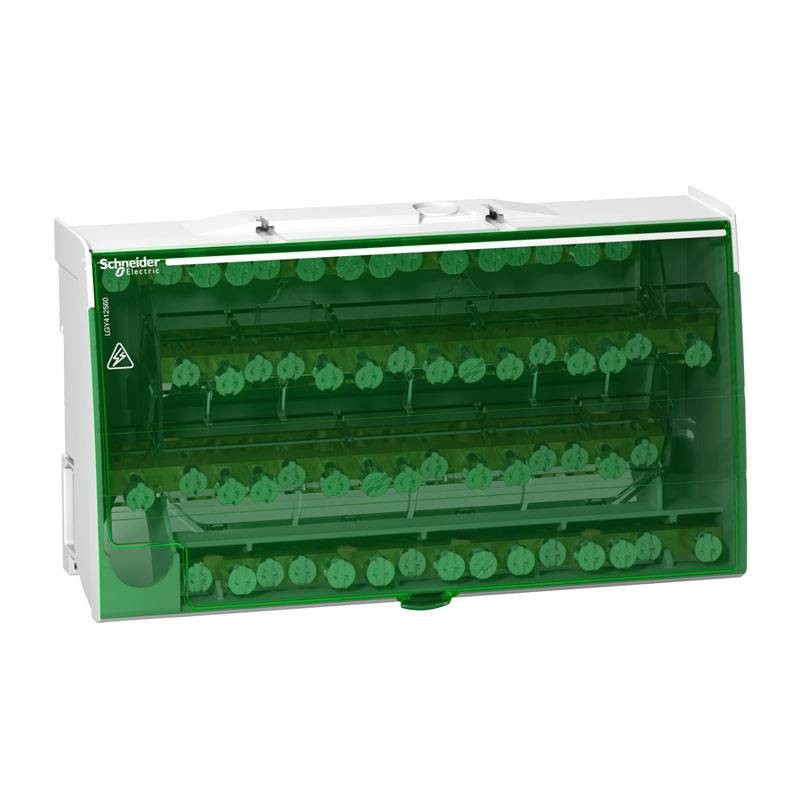

Schneider 4P 125A 60-Loch Klemmleiste LGY412560
SNR LGY412560
3606480542107
Schneider Tatrapolare Klemme mit den folgenden Merkmalen:
- Anzahl der Pole: 4P
- Nennbetriebsspannung: 230 V "AC" Phase/Nullleiter - 440 V "AC" Phase/Phase
- Bemessungsisolationsspannung: 500 V "AC
- Bemessungs-Stoßspannung: 8 kV
- Nennbetriebsstrom: 125 A bei 40 °C
- Bemessungs-Kurzzeitstromfestigkeit: 4,2 kA für 1s
- Zulässiger Nennspitzenstrom: 28 kA
- 9 mm Stufen: 20
Schneider 4P 125A 60-Loch Klemmleiste LGY412560
51,91 €
inkl. MwSt.
51,91 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 12
Sonstige technische Informationen:
- Der Linergy DS Schraubverteilerblock kann auf einer Standard-DIN-Schiene oder einer Montageplatte installiert werden.
- Es ist für 4P-Installationen vorgesehen. Anzahl der Pole: 4
- Die gesamte Anschlusskapazität beträgt 60 Löcher (4 x 15
- Der Nennbetriebsstrom Ie beträgt 125 A
- Der zulässige Nennspitzenstrom Ipk/60ms beträgt 18 kA, Ipk/6ms beträgt 28 kA
- Der Bemessungskurzzeitstrom Icw nach IEC/EN 60947-7-1 beträgt 4,2kA ms/1s
- Breite in 9-mm-Schritten: 20 Stufen
- Klemmenkapazität: 1 x 9 mm Durchmesser, 3 x 8,5 mm Durchmesser, 4 x 6,5 mm Durchmesser
- Die Bemessungsisolationsspannung Ui beträgt 500 V AC
- Die Nenn-Stoßspannung Uimp beträgt 8 kV
- Die Nennbetriebsspannung Ue beträgt 230VAC (Ph/n), 440VAC (Ph/Ph)
- Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz
- Grad der Verschmutzung ist 3
- Überspannungskategorie ist III
- Nach IEC/EN 60947-1 beträgt die Durchschlagfestigkeit 2500 V AC
- Der Kernquerschnitt beträgt 35 mm2
- Abmessungen: (H) 100 mm x (B) 162 mm x (T) 50,5 mm
- Das Gewicht beträgt 559 Gramm
- Betriebstemperatur: -25 °C bis +55 °C
- Das Produkt entspricht den Normen IEC/EN 60947-7-1 und IEC/EN 61439-1 und 2
Klemmenanschlüsse
- Spannungsversorgung: Schraubklemme 1 Draht 1035 mm² starr
- Spannungsversorgung: Schraubklemme 1 Kabel 635 mm² flexibel mit Kabelanschluss
- Verteilung: Schraubklemme 3 Kabel 635 mm² starr
- Verteilung: Schraubklemme 3 Kabel 425 mm² flexibel mit Kabelanschluss
- Verteilung: Schraubklemme 11 Kabel 1,516 mm² starr
- Verteilung: Schraubklemme 11 Kabel 1.510 mm² flexibel mit Kabelanschluss
Anzugsdrehmoment:
- Verteilung: 2 Nm Schraubendreherplatte 6,5 mm
- Verteilung: 2 Nm PZ2 Schraubendreherplatte 6,5 mm
- Vorschub: 2,5 Nm Schraubendreherplatte 9,5 mm
- Vorschub: 2,5 Nm PZ2 Schraubendreher flach 9,5 mm
- Verteilung: 2 Nm Schraubendreherplatte 8,5 mm
- Verteilung: 2 Nm PZ2 Schraubendreher 8,5 mm
Abmessungen und Gewicht:
- Höhe: 100 mm
- Breite: 174 mm
- Tiefe: 50,5 mm
- Gewicht: 562 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Klemmleisten
