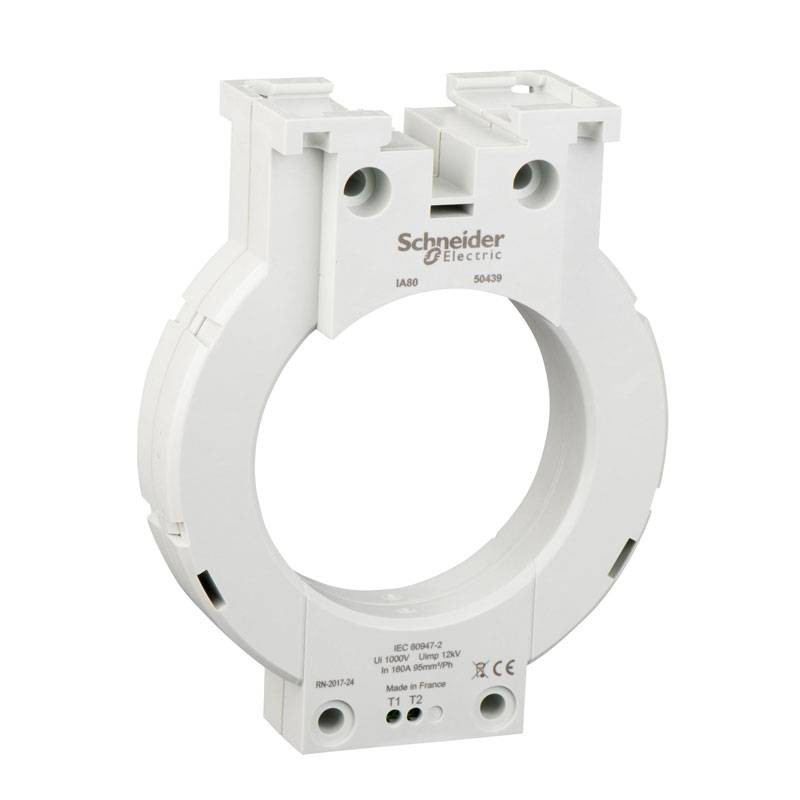

Schneider geschlossener Ringkernwandler für Fehlerstromschutz IA Durchmesser 80mm 50439
SNR 50439
3303430504399
Geschlossener Ringkernwandler von Schneider für den Fehlerstromschutz IA mit den folgenden Eigenschaften:
- Typ des Stromsensors: Geschlossener Ringkernwandler Typ A
- Nennbetriebsstrom: 160 Ampere
- Umwandlungsverhältnis: 1/1000
- Netztyp: AC/DC
- Netzfrequenz: 45/440 Hz
- Bemessungs-Kurzzeitstromfestigkeit: 85 kA für 0,5 s
- Kurzzeitstrombelastbarkeit: 85 kA / 0,5 s nach IEC 60947-2
- Bemessungsisolationsspannung: 1000 V
- Überspannungskategorie: IV
- Bemessungs-Stoßspannung: 12 kV
Schneider geschlossener Ringkernwandler für Fehlerstromschutz IA Durchmesser 80mm 50439
114,47 €
inkl. MwSt.
114,47 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 11
Dieser Ringkern ist für die Isolationsfehlerwächter von Vigilohm und die Fehlerstromüberwachungs- und Schutzrelais von Vigirex bestimmt. Der Innendurchmesser des Toroids beträgt 80 Millimeter und das Gewicht 0,420 kg.
Die Kabel müssen innerhalb des Toroids zentriert sein und der Durchmesser aller Kabel darf 40 Millimeter nicht überschreiten. Der maximale Querschnitt pro Phase (A, B, C, N) beträgt 95 mm² für einen Kupferleiter.
Es ermöglicht die Überwachung des Injektionsgeräts über das Vigilohm-Display und die Messung eines Nennstroms von bis zu 160 A für Vigirex-Schutz- und Überwachungsrelais.
Merkmale:
- Montage: DIN-Schiene
- Brennwert: 3,19 MJ
- Innendurchmesser: 80 mm
- Kabelaußendurchmesser: 40 mm: 95 mm² (maximal)
- Schutzart: IP20 Steckverbinder - IP30
- Einwirkung von feuchter Wärme im Ruhezustand (25...55°C, RH 95%): 28 Zyklen gemäß IEC 60068-2-30
- Salznebel: Kb/2 nach IEC 60068-2-52
- Einwirkung von feuchter Wärme im Betrieb: Kategorie C2: 48 Stunden gemäß IEC 60068-2-56
- Betriebsumgebungstemperatur: -35/+70 °C
- Lagertemperatur: -55/+85 °C
- Befestigungssystem: Fest (Kabel) - Fest (Grundplatte) - Fest (Profilblech) - Fest (Grundplatte mit Schiene)
Es gibt noch keine Bewertung
Technische Daten
- Art: Ringkerntransformatoren
