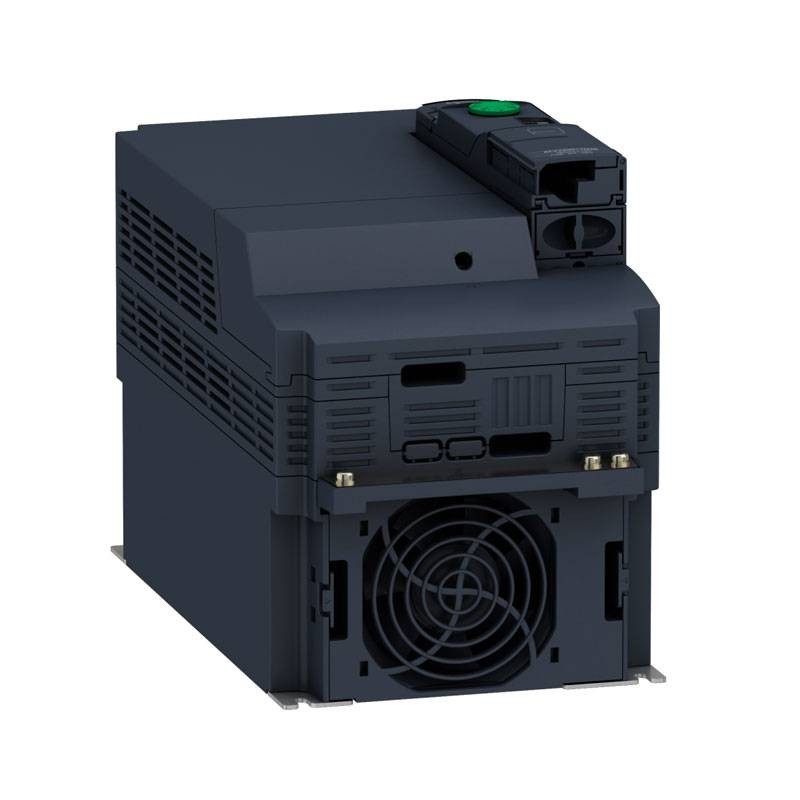

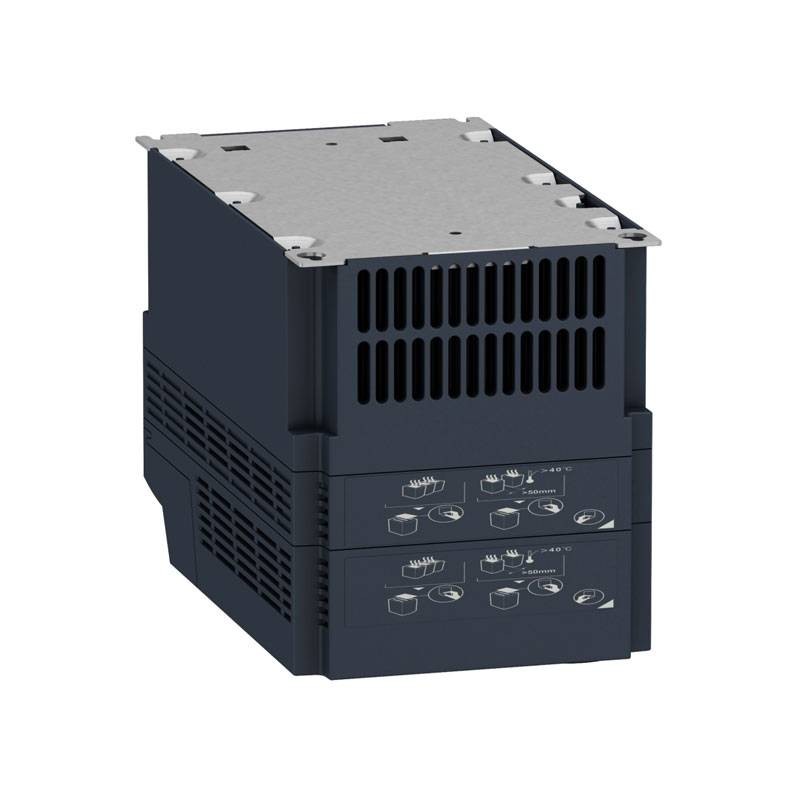

Schneider Frequenzumrichter ATV320 11kW 380/500V IP20 ATV320D11N4B
SNR ATV320D11N4B
3606480931314
Schneider ATV320 Frequenzumrichter mit den folgenden Merkmalen:
- Nennversorgungsspannung: 380/500 V - 15/10%.
- Nennausgangsstrom: 27,7 A
- Motorleistung in kW: 11 kW Schwerlast
- Schutzart: IP20
- Mindestschaltstrom: 5 mA bei 24 V DC R1A, R1B, R1C, R2A, R2C Relaisausgang
- Maximaler Eingangsstrom pro Phase: 36,6 A
- Maximale Ausgangsspannung: 500 V
- Scheinleistung: 22,2 kVA bei 500 V (Schwerlast)
- Netzfrequenz: 50 - 60 Hz
Optimierter Einsatz von Leistung und Drehmoment für Lüftung und Pumpen: bis zu 30 % Energieeinsparung.
Schneider Frequenzumrichter ATV320 11kW 380/500V IP20 ATV320D11N4B
1.453,17 €
inkl. MwSt.
1.453,17 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 7
Der drehzahlvariable AntriebAltivar 320 von Schneider Electric ist in der Lage, 3-Phasen-Synchron- und Asynchronmotoren mit einer maximalen Nennleistung von 11 Kilowatt/15cv und einer Nennspannung von 380 bis 500Vac zu betreiben. Dieser Frequenzumrichter (VSD / VFD) ist für einfache industrielle und gewerbliche Maschinen, wie z. B. Verpackungs- und Förderanlagen, mechanische Stellantriebe und Hebevorrichtungen konzipiert. Der Book-Formfaktor ermöglicht eine geringere Stellfläche der Maschine, insbesondere bei der Montage in einem Schaltschrank neben anderen Steuergeräten wie SPS und E/A-Einheiten. Die erweiterte Konnektivität, einschließlich CANopen und Modbus, ermöglicht eine tiefe Integration in Automatisierungsarchitekturen ohne den Einsatz zusätzlicher Netzwerkausrüstung.
Vorteile:
- Der Buchformfaktor ermöglicht einen einfachen und kompakten Einbau in Automatisierungsschränke.
- Die Funktion für das transiente maximale Drehmoment verhindert Abschaltungen aufgrund von blockierten Maschinen.
- Erweiterte Anschlussmöglichkeiten, einschließlich CANopen, EtherNet/IP, Modbus TCP, EtherCAT, Profibus, ProfiNet und DeviceNet.
- Steuerung von Asynchron- und Synchronmotoren, einschließlich IE2, IE3 und PM-Motoren
Merkmale:
- Montageart: Wandbefestigung
- Integrierter EMV-Filter der Klasse C3
- Anzahl der digitalen Eingänge: 7
- Digitaler Eingangstyp: STO safe torque off, 24 V DC, Impedanz: 1,5 kOhm - DI1...DI6 Logikeingänge, 24 V DC (30 V) - DI5 programmierbar als Impulseingang: 030 kHz, 24 V DC (30 V)
- Anzahl der digitalen Ausgänge: 3
- Digitaler Ausgangstyp: Offener Kollektor DQ+ 01 kHz 30 V DC 100 mA - Offener Kollektor DQ- 01 kHz 30 V DC 100 mA
- Anzahl der Analogeingänge: 3
- Analogeingangstyp: Spannung AI1: 0...10 V DC, Impedanz: 30 kOhm, 10-Bit-Auflösung - Bipolare Differenzspannung AI2: +/- 10 V DC, Impedanz: 30 kOhm, 10-Bit-Auflösung - Strom AI3: 0...20 mA (oder 4-20 mA, x-20 mA, 20-x mA oder andere Modelle je nach Konfiguration), Impedanz: 250 Ohm, 10-Bit-Auflösung
- Anzahl der Analogausgänge: 1
- Analogausgangstyp: Strom konfigurierbar mit AQ1-Software: 0...20 mA Impedanz 800 Ohm, 10 Bit Auflösung - Spannung konfigurierbar mit AQ1-Software: 0...10 V DC Impedanz 470 Ohm, 10 Bit Auflösung
- Frequenztoleranz gegenüber der symmetrischen Netzfrequenz: 5 %.
- Grundlaststrom bei hoher Überlast: 3,3 A
- Verlustleistung in W: 370 W Lüfter: bei 380 V, Schaltfrequenz 4 kHz
- Verschmutzungsgrad: 2
- Umgebungstemperatur beim Lufttransport: -25/70 °C
- Betriebsumgebungstemperatur: -10/50 °C ohne Derating - 50/60 °C mit Derating-Faktor
- Lagertemperatur: -25/70 °C
- Abmessungen: Höhe 404 mm - Breite 180 mm - Tiefe 232 mm
- Gewicht: 6,8 kg
Typ des Relaisausgangs
- Konfigurierbare Relaislogik R1A 1 NO elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relaislogik R1B 1 NC elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relaislogik R1C
- Konfigurierbare Relaislogik R2A 1 NO elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relaislogik R2C
Es gibt noch keine Bewertung
Technische Daten
- Art:
- Wechselrichter
