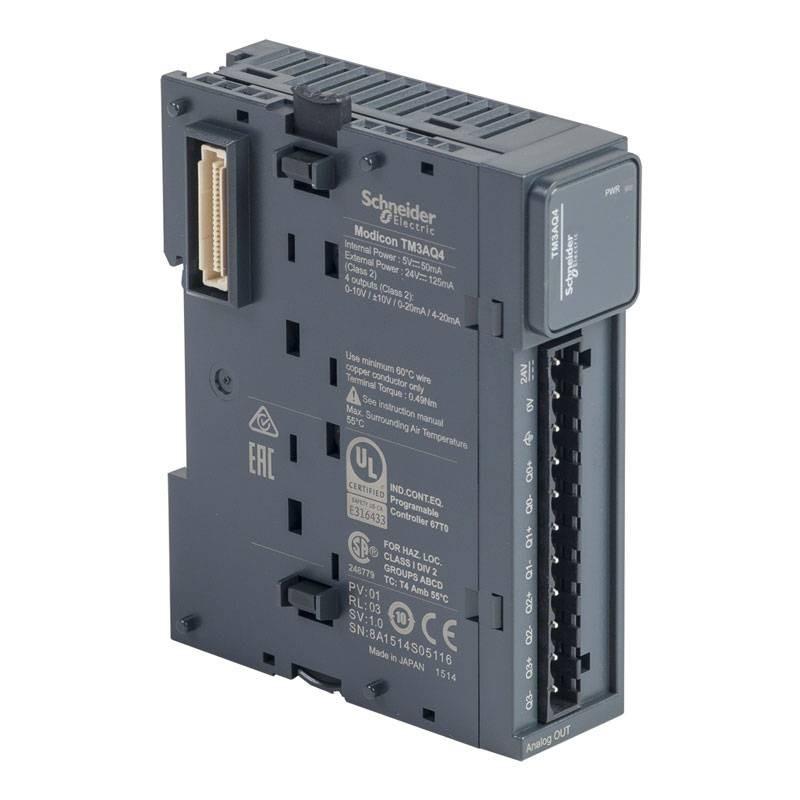

Schneider TM3 analoges Ausgangsmodul -10 - +10V IP20 TM3AQ4
SNR TM3AQ4
3606480648984
Schneider TM3 Analoges Ausgangsmodul mit den folgenden Merkmalen:
- Anzahl der analogen Ausgänge: 4
- Auflösung Analogeingang: 12 Bit - 11 Bit + Vorzeichen
- Auflösung des Analogausgangs: 11 Bit + Vorzeichen - 12 Bit
- Lasttyp: Widerstandsfähig
- Ohmsche Lastimpedanz: 1 kOhm Spannung - 300 Ohm Strom
- Stabilisierungszeit: 1 ms
- Wandlungszeit 1 ms + 1 ms pro Kanal + 1 Reglerzykluszeit
- Nennversorgungsspannung: 24 V DC
- Grenzwerte der Versorgungsspannung: 20,4...28,8 V
- Kabeltyp: Abgeschirmtes verdrilltes Kabel <30 m pro Stromkreisausgang
- Magnetische Feldstärke: 30 A/m gemäß EN/IEC 61000-4-8
- Schnelle Transientenfestigkeit: 1 kV gemäß EN/IEC 61000-4-4 (E/A)
Schneider TM3 analoges Ausgangsmodul -10 - +10V IP20 TM3AQ4
245,04 €
inkl. MwSt.
245,04 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Nicht verfügbar
Bald verfügbar
Das Produkt ist Teil der Modicon TM3-Reihe von Erweiterungs-E/A-Modulen für die Modicon M221, M241, M251 und M262.
Das analoge Ausgangsmodul bietet 4 Ausgänge mit 11-Bit + Signal und 12-Bit Auflösung. Es handelt sich um ein Ausgangsmodul mit einer nominalen Versorgungsspannung von 24V DC und einer Stromaufnahme von 125 mA bei 24V DC über ein externes Netzteil bei Volllast. Das Produkt kann Antriebe mit variabler Geschwindigkeit oder jedes Gerät mit einem Strom- oder Spannungseingang steuern.
Er verfügt über eine Isolierung zwischen Ausgang und Stromversorgung bei 1500 V AC und zwischen Ausgang und interner Logik bei 500 V AC. Für den elektrischen Anschluss verfügt er über eine abnehmbare Schraubklemme mit 5,08 mm Steigungseinstellung für Ausgang und Stromversorgung. Das Produkt entspricht der Schutzklasse IP20. Abmessungen: 23,6 mm (Breite) x 70 mm (Tiefe) x 90 mm (Höhe). Gewicht: 0,115 kg. Das Produkt ist CE-zertifiziert. Es entspricht den Normen EN/IEC 61131-2 und EN/IEC 61010-2-201.
Das Modul ist kompatibel mit den Logiksteuerungen Modicon M262, Modicon M241, Modicon M251 und Modicon M221. Er unterstützt Hutschienen des Typs TH35-15 und Hutschienen des Typs TH35-7,5 gemäß IEC 60715 und Platten- oder Schalttafelmontage mit Montagesatz. Die TM3-Erweiterungsmodule von Modicon sind mit einem einfachen Einrastmechanismus ausgestattet.
Wenn Modicon TM3-Module mit Logiksteuerungen montiert werden, wird ein Erweiterungsbusstecker zur Verteilung von Daten und Strom verwendet. Steigern Sie die Leistung Ihrer Steuerungen mit dem Modicon TM3 E/A-System, das speziell für die Modicon M221, M241 und M251 Logiksteuerungen entwickelt wurde.
Merkmale:
- Absoluter Genauigkeitsfehler: +/-1% vom Skalenendwert - +/-0,2% vom Skalenendwert bei 25 °C
- Temperaturdrift: +/-0,01%FS/°C
- Wiederholgenauigkeit: +/- 0,4 %FS
- Nichtlinearität: +/- 0,2 %FS
- Ausgangswelligkeit: 20 mV
- Übersprechen: <= 1 LSB
- Lokale Signalisierung: 1 LED (grün) PWR
- Elektrischer Anschluss: 11 abnehmbare 2,5 mm² Schraubklemmen mit 5,08 mm Steigungseinstellung für Ausgang und Versorgung
- Isolierung: zwischen Ausgang und Versorgung bei 1500 V "AC" - zwischen Ausgang und interner Logik bei 500 V "AC
- Immunität gegen Mikrounterbrechungen: 10 ms
- Betriebsumgebungstemperatur: -1055 °C horizontaler Einbau; -1035 °C vertikaler Einbau
- Lagertemperatur: -2570 °C
- Relative Luftfeuchtigkeit: 1095 %, nicht kondensierend (Betrieb) - 1095 %, nicht kondensierend (Lagerung)
- IP-Schutzart: IP20
- Verschmutzungsgrad: 2
- Abmessungen: Höhe 90 mm - Breite 23,6 mm - Tiefe 70 mm
- Gewicht: 115 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Analoge Outputmodule
