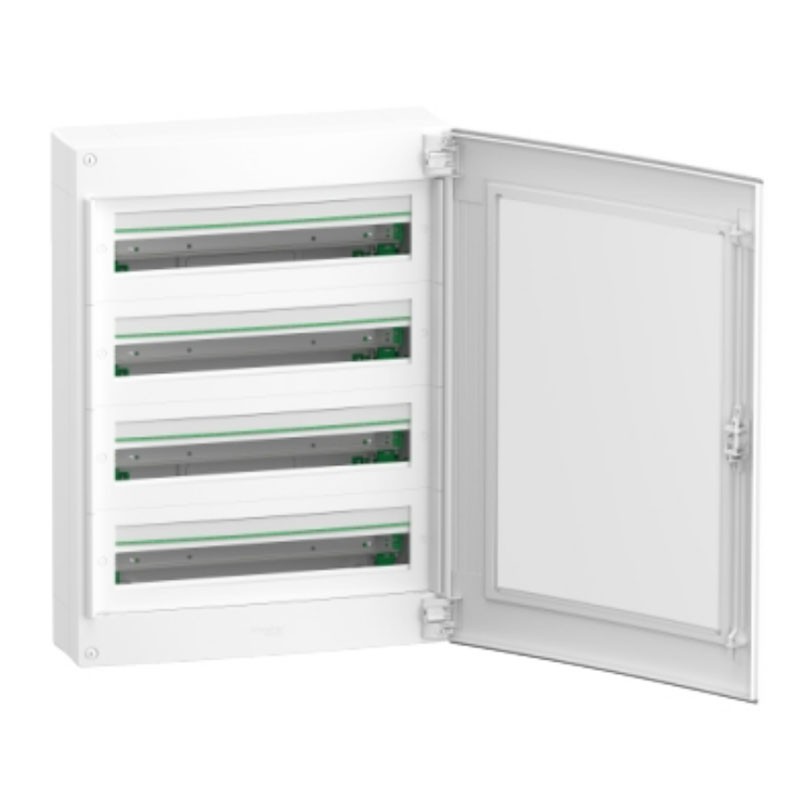

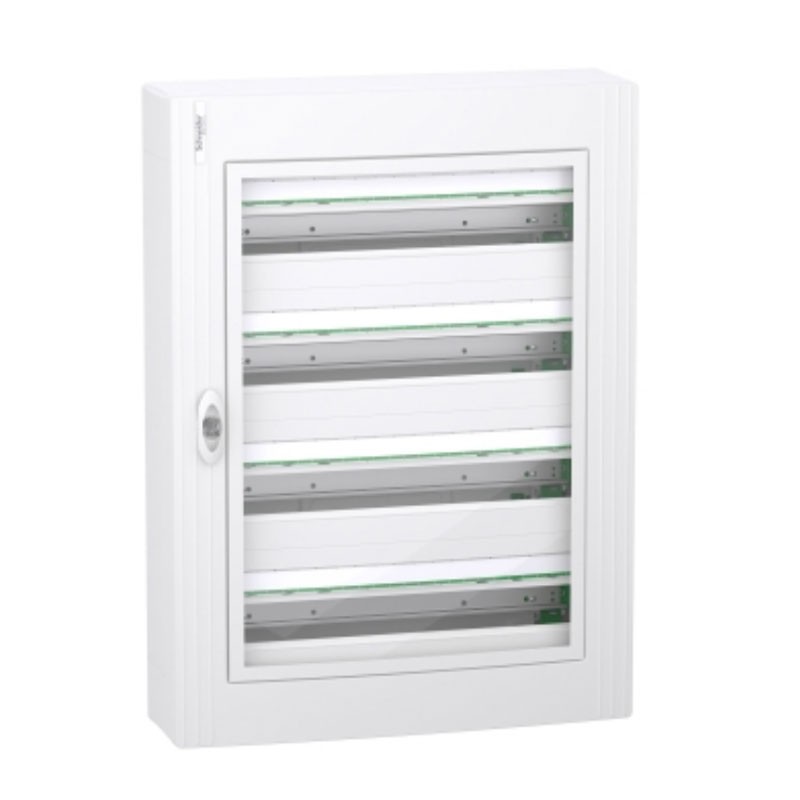

Schneider PRISMASET XS Wandverteiler 96 Module IP40 mit transparenter Tür LVSXM424
SNR LVSXM424
3303432378059
Schneider PRISMASET XS modulares Wandgehäuse/box mit folgenden Merkmalen:
- Anzahl der 18-mm-Module pro Reihe: 24
- Anzahl der horizontalen Reihen: 4
- Gesamtzahl der 18-mm-Module: 96
- 9 mm Raster: 192
- Elektrische Isolationsklasse: Klasse II
- Breite: 550 mm gesamt
- Höhe: 750 mm gesamt
- Tiefe: 168 mm gesamt
- Innentiefe: 155 mm
- IP-Schutzgrad: IP40 bei geschlossener Tür
- IK-Schutzgrad: IK09 bei geschlossener Tür
- Überspannungskategorie: II
- Umgebungslufttemperatur für den Betrieb: -25/+60 °C
Schneider PRISMASET XS Wandverteiler 96 Module IP40 mit transparenter Tür LVSXM424
635,91 €
inkl. MwSt.
635,91 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3
Dieses PrismaSeT XS-Gehäuse ist ein Aufputz-Verteilerkasten. Dieses Metall- und Kunststoffgehäuse besteht aus 4 Reihen mit 24 18-mm-Modulen. Es kann alle Arten von modularen Gehäusen aufnehmen. Dieses Gehäuse ist für die Innenmontage vorgesehen. Der IP-Schutzgrad beträgt IP40 bei geschlossener Tür. Es ist mit einer farblosen, transparenten Tür ausgestattet. Die Farbe des Gehäuses und der Frontplatte ist weiß (RAL 9003). Dieses gebrauchsfertige Gehäuse ist für den Wohnbereich und den Dienstleistungssektor bestimmt. Er ist für Elektriker konzipiert und bietet Ergonomie und Flexibilität bei der Installation. Die Kabel können über abnehmbare Kabeleinführungsplatten von der Ober- oder Unterseite des Schranks eingeführt werden. Er ermöglicht den Zugang über Kabel, Rohre oder Schläuche. Er ist mit 1 Rückwand und 4 DIN-Schienen ausgestattet. Die Schienen sind abnehmbar und erleichtern die Verdrahtung und Wartung. Wird mit 1 Erdungsklemmenblock geliefert. Diese Klemmenleiste bietet 38 Ausgänge (6x25mm²+32x4mm²). Sie kann auch einen vertikalen Verteiler Acti9 VDIS mit 24 Modulen aufnehmen. Sie wird mit 1 Kennzeichnungsetikett, 1 Etikettenschutz, 1 Blindplattenstreifen und einigem Zubehör für die Kabelbefestigung geliefert. Die elektrische Isolationsklasse ist Klasse II. Die Bemessungsisolationsspannung Ui beträgt 400 V. Die Überspannungskategorie ist II. Der Nennstrom In beträgt bis zu 125 A. Es entspricht den Normen IEC 60670-1 und 24 sowie IEC 61439-1 und 3. Die Gesamtabmessungen betragen (B) 550 mm x (H) 750 mm x (T) 168 mm. Das Produktgewicht beträgt 16,910 kg. Das Gehäuse und die Frontplatte sind aus Technokunststoff gefertigt. Die Rückseite ist aus Metall. Die Tür ist aus Glas gefertigt. Die Beständigkeit des Kunststoffs gegen Flammen und anormale Hitze beträgt 650°C für das Gehäuse und die Frontplatte. Der Schutzgrad IK ist IK09, wenn die Tür geschlossen ist. Die Betriebstemperatur liegt zwischen -25°C und 60°C.
Vorteile:
- Einfacher Einbau
- Abnehmbare seitliche und obere/untere Kabeleinführung
- Abnehmbare DIN-Schienen
- Schutzart IP30, die mit zusätzlichem Anschluss zu IP40 wird
- Große Auswahl an Klemmenblöcken, mit oder ohne Schrauben, im Lieferumfang enthalten oder als Zubehör erhältlich
- Umweltverträglichkeit des Produkts
Gelieferte Ausrüstung:
- 4 Kennzeichnungsschilder
- 4 Etikettenschutzvorrichtungen
- 1 Reihenklemme
- 1 Verschlussplatte
- 1 Tür
- 4 DIN-Schiene
- 6 Kabelbefestigungsbolzen
- 1 Rückwand
Weitere technische Merkmale:
- Frontplatte Typ: Modular
- Türtyp: Transparent
- Schienentyp: DIN symmetrisch
- Beschreibung der Montageplatte: Ohne Montageplatte
- Abnehmbare Teile: DIN-Schiene
- Verlustleistung 87W
- Nennstrom: 125 A
- Bemessungsisolationsspannung [Ui]: 400 V
- Kabeleinführung: Kabel oder Rohr - Ausschnittplatten - Abnehmbare Platten
- Anzahl der Klemmenblöcke: 1 Erde mit 38,0 Abgängen
- Abgänge des Verteilerblocks: 6 x 25 mm² + 32 x 4 mm² für Erde
- Anschlüsse - Klemmen: Schraubanschluss (Erde) , 6,0 x 6...25 mm², Steckanschluss (Erde) , 32,0 x 1,5...4 mm² (flexibel), Steckanschluss (Erde) , 32,0 x 6 mm² (starr oder flexibel)
- Beschreibung der Schlossoptionen: Option Schlüsselschloss
- Gehäusematerial: Rückseite: Metall - Gehäuse: Technokunststoff - Front: Technokunststoff - Tür: Glas
- Nettogewicht: 16,910 kg
- Farbe: Gehäuse: weiß (RAL 9003) - Frontplatte: weiß (RAL 9003) - Tür: farblos
- Marktsegment: Wohnbereich - Kleine Gebäude
- Feuerbeständigkeit: Gehäuse: 650 °C gemäß IEC 60695-2-11 - Frontplatte: 650 °C gemäß IEC 60695-2-11
- Normen: IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
- Qualitätskennzeichen: IMQ
Es gibt noch keine Bewertung
Technische Daten
- Art: Wand
- Module: 96
- Schutzart: IP40
- Modell: Mit Tür
