Fracarro OPT-PDM-MINI Glasfaserkit für DTT- und SAT-Signale 270700
FRA 270700
8016978106127

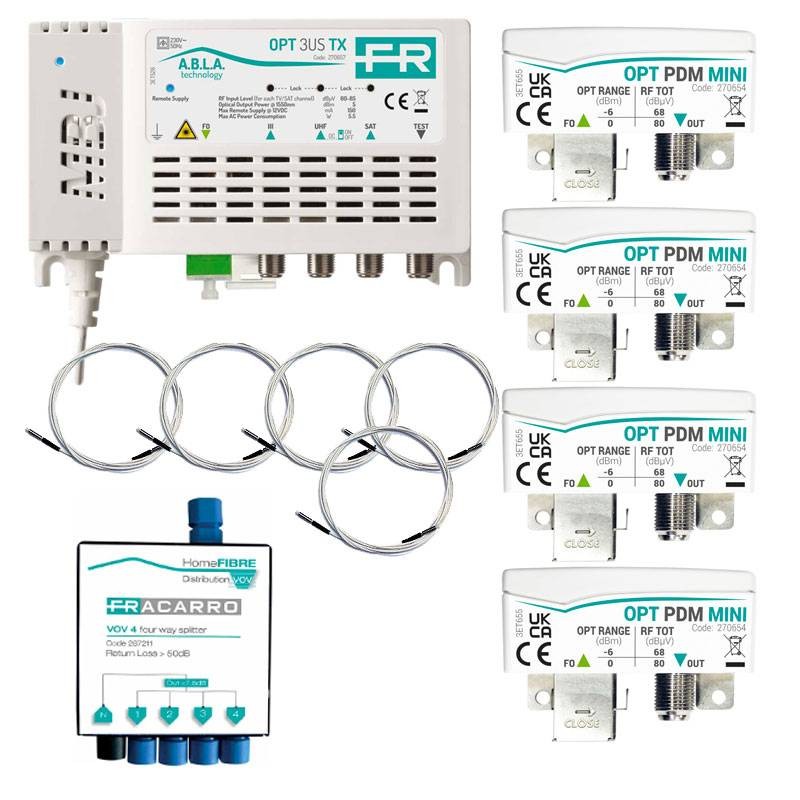

Fracarro OPT-PDM-MINI 4-Punkt-Glasfaserkit zur Verteilung von DTT- und SAT 270700-Signalen, bestehend aus:
- 1 optischer Sender OPT-MBJ mit drei Eingängen für die Verteilung von Band 3, UHF und einem vollständigen IF-IF-Band-Signal auf einer einzigen Faser;
- 1 miniaturisierter optischer 4-Wege-Splitter;
- 5 Mono-Modal-Glasfaser-Patchkabel à 10 m
- 1 SC/APC-Adapter-Patchkabel - Mini;
- 4 miniaturisierte passive optische Empfänger (können in 503 Boxen untergebracht werden) mit einem Breitband-HF-Ausgang für den Empfang von TV+SAT-Signalen, die auf einer einzigen Faser verteilt sind
Das Kit ermöglicht die Verteilung von DTT- und SAT-ZF-ZF-Signalen über 4 TV-Punkte unter Nutzung der Vorteile der Glasfaser: praktisch keine Dämpfung, völlige Immunität gegen elektrische Störungen und die Möglichkeit, Kanäle an der Sättigungsgrenze zu nutzen.
Fracarro OPT-PDM-MINI Glasfaserkit für DTT- und SAT-Signale 270700
320,62 €
inkl. MwSt.
320,62 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 5
Spezifikationen der KIT-Komponenten:
Optischer Sender OPT 3US TX Code 270657:
OPT-MBJ optischer Sender mit drei Eingängen für die Verteilung von Band 3, UHF und einem vollen IF-IF-Band-Signal auf einer einzigen Faser. Optischer Ausgangspegel 5dBm mit Laser, Wellenlänge 1550nm. (Abmessungen 135x82x39mm):
- OPT 3US TX: Bis zu 20 dB überschaubare optische Dämpfung (Teilungsverhältnis größer als 1:32 bei P.O.N.-Verteilung), wenn TX zusammen mit OPT-RX-Empfänger verwendet wird
- OPT T+S TX PLUS: Bis zu 24 dB überschaubare optische Dämpfung (Teilungsverhältnis größer als 1:64 bei P.O.N.-Verteilung), wenn TX zusammen mit OPT-RX-Empfänger verwendet wird
- A.B.L.A.-Technologie: Dieses exklusive FRACARRO-System sorgt mit Hilfe spezieller, unabhängiger elektronischer Schaltkreise für die Aufrechterhaltung des korrekten optischen Pegels, auch wenn sich der HF-Eingangspegel der einzelnen Eingänge ändert
- Dedizierte A.B.L.A.-Status-LEDs
- Getrennte Verstärkung: der neue optische Sender OPT-MBJ arbeitet mit "getrennter Verstärkung" und unabhängiger Verwaltung der HF-Eingangssignale
- Schutzgehäuse: Die optischen Sender und Empfänger OPT-MBJ sind durch ein innovatives Schutzgehäuse aus flammhemmendem ABS-Material (Klasse V0) geschützt.
- Optische Ausgangspegelstabilisierung auch bei hohen HF-Eingangssignalschwankungen
- Monitorausgang: RF-Ausgangsanschluss zur Überwachung des RF-Signals, ohne den Dienst vom Verteilungsnetz zu trennen
- OPT RX: Sofortige Anzeige der korrekten Arbeitsbedingungen. Separate LEDs für die empfangene optische Leistung und das Vorhandensein von RFP Dedizierte LEDs zur Überwachung des optischen Eingangspegels und des Vorhandenseins von RF
- Breitband-TV / SAT
- Geeignet für Standard-DIN-Schienenmontage (mit Schnellverschluss)
- Geringer Stromverbrauch
- Status-LED für die Stromversorgung
- Schnelle und einfache Installation (Plug&Play)
- Hohe Abschirmung gegen elektromagnetische Störungen
- Standard SC/APC-Stecker
- RF-Eingänge 3 (3, UHF, IF-IF)
- RF-Ausgänge 1 (TEST)Optischer Ausgang 1 SC/APC
SAT-Eingänge
- Frequenzbereich MHz 950-2150
- Steckertyp F Buchse
- Reflexionsverlust dB 8
- Eingangspegel dBµV 60-85 @TP
TV-Eingang:
- Frequenzbereich MHz 174-230, 470-790
- Steckertyp F Buchse
- Reflexionsverlust dB 8
- Eingangspegel dBµV 60-85 @MUX
Test Ausgang:
- Frequenzbereich MHz 174-230 / 470-790 / 950-2150
- Steckertyp F Buchse
- Testdämpfung dBµV 59 (VHF), 70 (UHF, SAT)
Optischer Ausgang
- SC/APC-Steckertyp
- Wellenlänge 1550
- Optische Leistung dB 5
- Optischer Reflexionsverlust dBµV >30
- Sicherheitsstufe 1M
Hauptmerkmale:
- Versorgungsspannung Vac, Hz 230, 50-60
- Leistungsaufnahme W 5,5
- Fernspeisung mA, V 100, 12 (am UHF-Eingang)
- Arbeitstemperatur °C -10 - +55
- CAG-Dynamik dB 25
- Signalanzeige dBµV Blau ein / Signal im korrekten A.B.L.A.-Bereich, Fernspeisung aktiv
- CEI EN 50083-2 EN60065 Konformität
- Abmessungen mm 135x82x39
OPT-PDM-MINI passiver optischer Empfänger 270654:
Miniaturisierter passiver optischer Empfänger mit einem Breitband-HF-Ausgang für den Empfang von TV+SAT-Signalen, die über eine einzige Faser verteilt werden. Optischer Eingangsbereich 0 bis -6dBm; optisches Betriebsfenster 1270-1610nm. (Abmessungen 47x33x15mm).
Merkmale:
- Standard MINI (LC) Schnellverbinder
- Verwaltetes Frequenzband: 88-2350MHz
- Optischer Eingang 1 MINI
- RF-Ausgänge 1 (TV + SAT)
Optischer Eingang:
- MINI-Stecker
- Wellenlänge nm 1270-1610
- Optischer Reflexionsverlust dB -50
- Maximale optische Eingangsleistung dB 10 (0 bis -6 Betrieb)
RF-Ausgang:
- Frequenzbereich MHz 88-2350
- Steckertyp Typ F Buchse
- Reflexionsverlust dB -7
- Gesamtausgangspegel dBµV 68@-6dBm; 80@0dBm
- Digitaler terrestrischer Ausgangspegel dBµV 61 pro Mux @0dBm
- Satellitenausgangspegel dBµV 55 pro TP @0dBm
Hauptmerkmale:
- Arbeitstemperatur: 0+40°C
- CEI EN 50083-2 EN60065 Konformität
- Abmessungen mm 47x33x15
Miniaturisierter optischer Splitter, Code 287211:
Geeignet für F.O.-Einsätze in Innenräumen, wo der Platz begrenzt ist:
- Eingänge Nr. 1
- Ausgänge Nr. 4
- Steckertyp Mini-Typ
- Wellenlänge nm 1290-1600
- Einfügungsdämpfung dB <7,8
- Reflexionsverlust dB >55
- Isolierung dB >45
- Arbeitstemperatur 20+55°C
- Abmessungen mm 83x59x17
Technische Daten
- Art: Glasfaser-Kit
