Technische Daten der Bestandteile des Bausatzes:

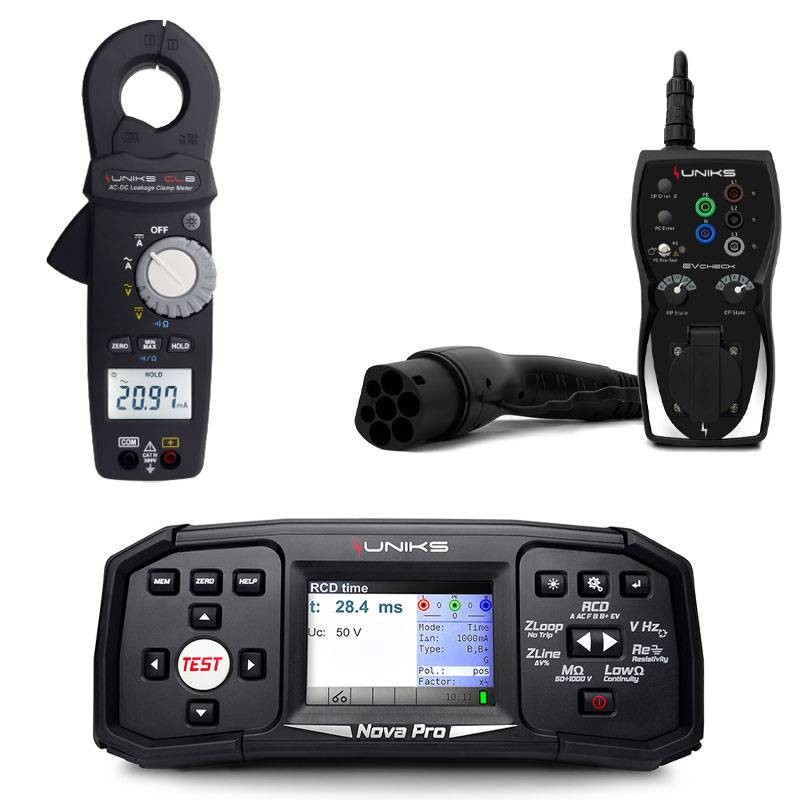

1 Stück Multifunktionsgerät für die Prüfung von Elektroinstallationen CEI 64-8 und die Prüfung von Elektroladestationen (Code NOVAPRO): Die Nova-Serie repräsentiert die innovative Reihe von Multifunktionsgeräten, die entwickelt wurden, um die Messungen für CEI 64.8 bis hin zur vollständigen Prüfung von Elektroladestationen (EV) vollständig zu erfüllen. Alle MESSGERÄTE entsprechen der Norm EN61557, um sowohl zivile TT- als auch industrielle TN-Systeme zertifizieren zu können, und sind mit direkt am Gerät aufladbaren Batterien, internem Speicher und USB-Kommunikation für die Erstellung von vollständig anpassbaren BERICHTEN (xls-Export) ausgestattet.



Es führt Erdungsmessungen nach der 3- oder 4-Leiter-Voltamperometrie-Methode durch und ist damit für alle TT- und TN-Systeme geeignet. Es führt auch Erdwiderstandsmessungen nach der Wenner-Methode durch.



Der Nova Pro prüft Differentiale des Typs A, AC und F bis zu 1A im allgemeinen oder selektiven Modus sowie Differentiale des Typs B, B+ und EV zur Prüfung von elektrischen Ladestationen (6mA AC oder DC). Führt Differentialtests in 4 Modi durch:

• RCD TEMPO Test der Auslösezeit von Differentialen
• RCD-Rampentest zur Feststellung, bei welchem Strom der RCD auslöst
• Uc Dedizierter Test für Kontaktspannung
• AUTO Vollständige Prüfung der RCDs in der Reihenfolge x1 , x5 , x1/2 und RAMPA mit 180° Phasenumkehr



Die Funktion Ra (Loop) stellt die globale Erdungswiderstandsmessung in TT-Systemen dar. Die Prüfung erfolgt ohne Eingreifen des Differentials und dank des serienmäßig mitgelieferten SCHUKO-Zubehörs ist es auch einfach, die Prüfungen an der SOCKET durchzuführen. Nova Pro führt auch die Leitungsimpedanzprüfung (Phase-Neutral oder Phase-Phase) bei hohem Strom durch, um Impedanzwerte mit zwei Dezimalstellen zu erhalten und den vermuteten Kurzschlussstrom zu berechnen. Auch in TN-Systemen kann die ZLoop-Funktion verwendet werden, um die Hochstromprüfung zwischen Phase und Erde durchzuführen. Nova Pro ermöglicht es Ihnen, den Typ des zu prüfenden Leistungsschalters (Typ B, C, K) oder der Sicherung einzustellen, wobei auf dem Display das Ergebnis OK oder No OK angezeigt wird. Es wird auch möglich sein, den Spannungsabfall auf der Leitung zwischen einem Punkt und einem anderen des Systems zu testen, um den Prozentsatz der Spannung auf der Leitung zu bewerten.



Nova Pro führt Isolationswiderstandsmessungen mit Prüfspannungen von 50V-100V-250V-500V 1000V DC durch. Wenn Sie den Grenzwert für den Isolationswiderstand einstellen, werden die Ergebnisse der Messungen als OK oder NO OK im Farbdisplay angezeigt. Nova Pro führt die Durchgangsprüfung mit 200 mA und umgekehrter Polarität durch. Mit der CONTINUITY-Funktion wird der Test mit nur 7 mA durchgeführt, was eine schnellere und kontinuierlichere Prüfung ermöglicht. Es erkennt automatisch das DREiphasensystem, indem es die Werte der Spannungen und den ZYKLUSSINN der Phasen anzeigt.



Mit dem EV CHECK Adapter kann die Sicherheit und Funktionalität von Ladestationen für Elektrofahrzeuge nicht-invasiv getestet werden. Der Adapter ermöglicht es dem Prüfgerät, die Belastung eines an die Kabine angeschlossenen Fahrzeugs zu simulieren. Nova Pro durchführen kann:

• Prüfung von RCD Typ A und B einschließlich 6mA AC oder DC Test
• L-N- oder L-L-Impedanzprüfung (dreiphasige Säule)
• Prüfung des Erdungswiderstandes in der EV CHECK-Buchse zum Pfosten
• Prüfung der Isolierung
• Spannungs- und Frequenzprüfung



Mit dem Schultergurt können Sie das Gerät freihändig verwenden, um alle Messungen in Schalttafeln schnell und einfach durchzuführen. Mit der praktischen, optionalen Lead nova Remote-Spitze können Sie sich während der Messungen frei bewegen und Tests starten, was Ihre Arbeit erleichtert und beschleunigt. Über einen Schieberegler können Sie den Bereich MESSEN auswählen, der aus 4 Eingängen aus dem Bereich KOMMUNIKATION besteht und sich auf den USB-Ausgang zum Herunterladen der gespeicherten Daten und den Eingang zum Laden der 6 NiMH-Akkus bezieht.




Nova Pro ist mit einem USB-Ausgang für das Herunterladen von Messungen ausgestattet und ermöglicht dank eines Algorithmus für die automatische Erstellung von xls-Dateien die Erstellung von vollständig anpassbaren BERICHTEN. Diese Methode ermöglicht es Ihnen, Ihre REPORTS zu organisieren und einzigartig zu gestalten.




Funktionen:

• Kraftwerke
• Vertrieb
• Sicherheit
• Verbindungen/Verbindungen
• Analyse der Isolierung
• Öffentliche Sicherheit / Qualität
• Brandsicherheit
• LV-Installationen Sicherheit / Qualität
• Schaltanlage
• Wartung / Fehlersuche
• Prüfung von Dreiphasensystemen
• Baustellen
• Eisenbahnsysteme
• Schiffe / Boote / Marinestationen
• Fahrzeuge der Feuerwehr
• Militär-/Polizeifahrzeuge
• Mobile NS-Generatoreinheiten
• Medizinische Räume / Praxisräume
• Kino / Audio / Konzertsäle
• Spezial-/Polizeieinrichtungen
• Mobile NS-Generatoreinheiten
• Allgemeiner Zweck
• System wird gewartet



Merkmale:

• Stromversorgung: 9VDC (6x 1,5 V, Typ AA Batterie)
• Lebensdauer der Batterie: 15 Stunden
• Anzeige: TFT 480×320 Punkte, Farbe
• Speicher: 1700 Ergebnisse
• PC-Schnittstelle: USB
• Sicherheit: IEC/EN 61010-1, doppelte Isolierung
• Betriebstemperatur: 0 - +30 Grad
• Messkategorie: 600V CAT III, 300V CAT IV
• LeadNova: 300V CAT II
• Verschmutzungsgrad: 2
• Referenznorm: IEC/EN 61557-1-2-3-4-5-6-7

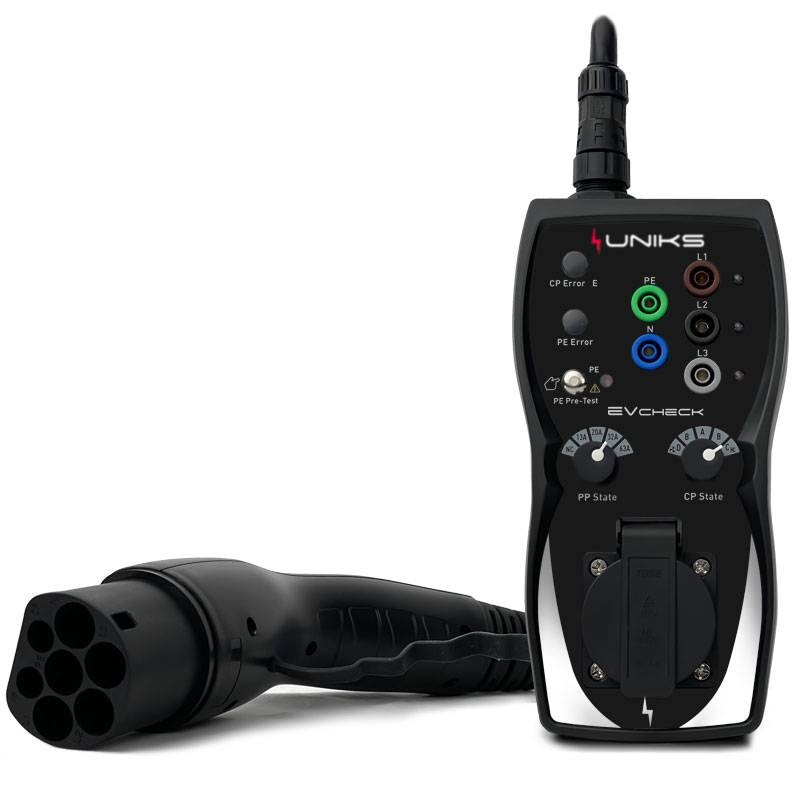

1 Stück Adapter für die Überprüfung der Ladestation für Elektrofahrzeuge (Code EVCHECK): UNIKS EV CHECK simuliert das Vorhandensein eines Elektrofahrzeugs, das an die Ladestation für Elektrofahrzeuge angeschlossen ist, und ermöglicht die Überprüfung seiner Funktionalität und elektrischen Sicherheit. Nur bei Uniks EV CHECK kann jeder Ladepunkt getestet werden.



EV CHECK ermöglicht den Anschluss an Ihr Prüfgerät über Schuko für einphasige Systeme oder über eine Buchse für dreiphasige Systeme.

• Er verbindet sich automatisch mit der Station, ohne dass die Station selbst geöffnet und manipuliert werden muss.
• Der Anschluss erfolgt genau wie bei einem Fahrzeug, das aufgeladen wird; auf diese Weise steuert er das gesamte System
• Simuliert den Zustand eines Elektrofahrzeugs in allen CP- und PP-Ladephasen
• Einfacher Anschluss an die Ladestation ein Typ 2 EV-Stecker
• Anschluss für PWM OUTPUT MONITORING der Ladestation für die Zustände A, B, C und ERROR




Beschreibung und Funktionen PP STATE-Schalter

• NC Position EVSE-System nicht angeschlossen
• 13A EVSE-System angeschlossen mit maximalem Strom 13A
• 20A EVSE-System angeschlossen mit maximalem Strom 20A
• 32A EVSE-System angeschlossen mit maximalem Strom 32A
• 63A EVSE-System angeschlossen mit maximalem Strom 63A



Funktionen des Wahlschalters CP STATE

• Elektrofahrzeug nicht angeschlossen
• Elektrofahrzeug angeschlossen, nicht bereit zum Laden
• Elektrofahrzeug angeschlossen, bereit zum Aufladen, Belüftung nein
• Elektrofahrzeug angeschlossen, bereit zum Aufladen, Belüftung ja



Simulation und Fehler PE ERROR

• Pe ERROR Fehlersimulation am PE-Schutzleiter, keine Aufladung
• CP ERROR E Fehlersimulation am Control Pilot, keine Aufladung
• PE Vorprüfung Spannung an PE



Mit dem EV CHECK Adapter kann die Sicherheit und Funktionalität von Ladeschränken für Elektrofahrzeuge nicht-invasiv getestet werden. Der Adapter ermöglicht es dem Prüfgerät, die Belastung eines an die Kabine angeschlossenen Fahrzeugs zu simulieren. Über den entsprechenden Wahlschalter ist es möglich, die Zustände des Elektrofahrzeugs während der Ladephase zu simulieren. Über den PP-Wahlschalter ist es möglich, die verschiedenen Stromstärken von Ladekabeln bis 63A zu simulieren.



Nova und Nova PRO durchführen können:

• AC-, A-, F- und B-Typ RCD-Prüfung einschließlich 6mA AC- oder DC-Test
• L-N oder L-L Impedanztest (3-Phasen-Posten)
• Prüfung des Erdungswiderstandes in der EV CHECK-Buchse an der Säule
• Prüfung der Isolierung
• Spannungs- und Frequenzprüfung



Funktionen:

• Eingangsspannung: bis zu 250 V (einphasiges System) / bis zu 430 V (dreiphasiges System), 50 / 60Hz, max 10A
• Prüfkabel Typ 2 AC-Lademodus 3, geeignet für IEC62196-2 Typ 2-Buchse oder festes Kabel mit Fahrzeugstecker (Typ 2, 7P dreiphasig)
• CAT II 300V
• Schutzart IP54
• SCHUTZKLASSE II
• Arbeitstemperatur 0 bis +40 Grad



Merkmale:

• PE-Vortest
• Simulation PP NC / 13A / 20A / 32A / 63A
• CP-Zustände A (Elektrofahrzeug nicht angeschlossen)
• B (Elektrofahrzeug angeschlossen, nicht bereit zum Laden)
• C (Elektrofahrzeug angeschlossen, Belüftung nicht erforderlich, bereit zum Laden)
• D (Elektrofahrzeug angeschlossen, Belüftung erforderlich, bereit zum Laden)
• Fehler CP E
• Fehler PE (Erdschluss)
• Ausgänge (nur für Prüfzwecke) Messklemmen L1, L2, L3, N und PE Max. 250/430V,CAT II 300V,max.10A
• Netzsteckdose Max. 250 V, CAT II 300 V, zulässiger Strom max. 10 A
• Bitte beachten: die Netzsteckdose nicht gleichzeitig mit den Messklemmen aufladen
• Netzsteckdosenschutz Sicherung 10A / 250V, 5x20mm, Magnetrohr hergestellt von Xunlibang
• Signalausgangsklemmen CP ca., ± 12V, CAT 0 (unter normalen Bedingungen)
• Bei falscher Verkabelung oder Ausfall der Ladebuchse können diese Klemmen gefährlich werden ? bis zu max. CAT II 300V gegen PE

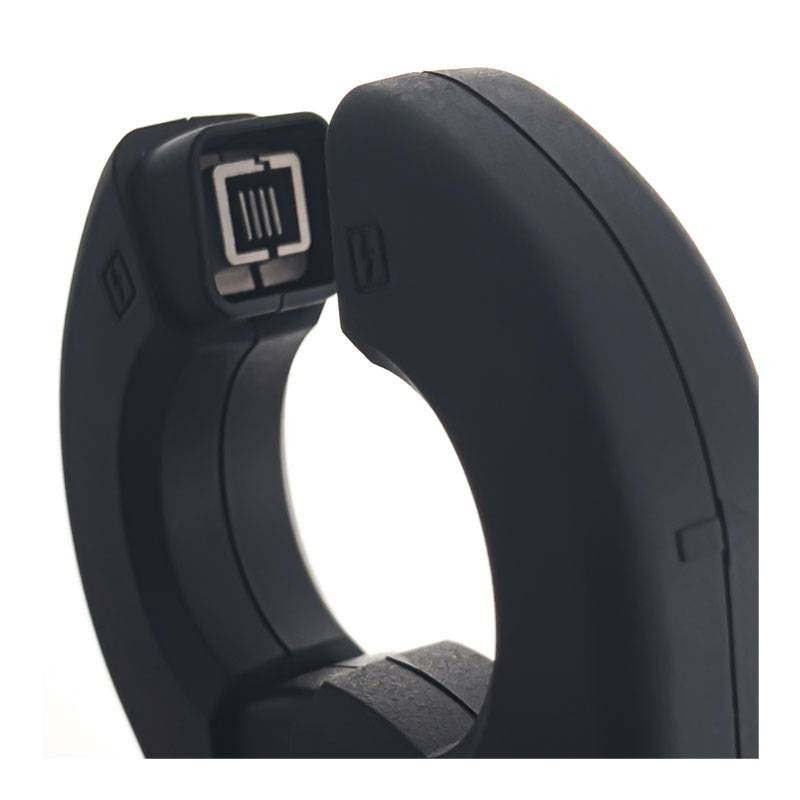

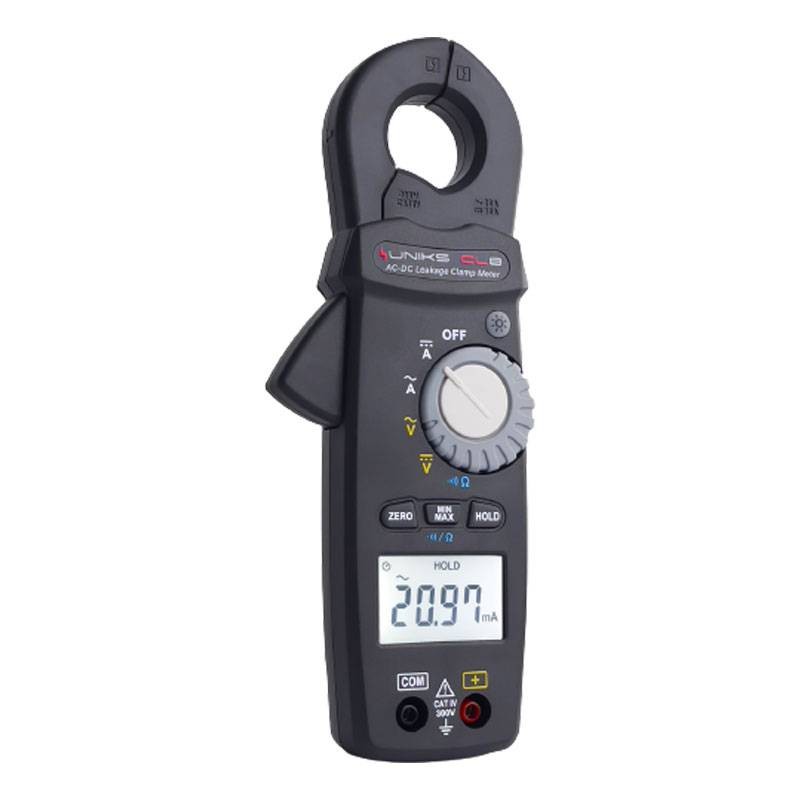

1 Stück kostenlose AC/DC TRMS-Ableitstromzange (Code CL8): Die CL 8 Ableitstromzange ist für AC- und DC-Ableitstrommessungen und Strommessungen bis zu 10A (DC) und 20A (AC) bei Erreichen von CAT IV 300V gemäß IEC/EN61010-1 ausgelegt. Das CL8 ist auch ideal für Leckagemessungen an Photovoltaikanlagen, da es die Messung von Gleichstromleckströmen ermöglicht. Es ist mit einer Multimeterfunktion in TRMS für AC/DC-Spannungsmessungen ausgestattet.



Andere Messungen umfassen Widerstandsmessungen und Durchgangsprüfungen. Das Gerät verfügt über ein LCD-Display mit 6000 Punkten, eine Display-Hintergrundbeleuchtung, eine automatische Abschaltfunktion zur Schonung der internen Batterie und kann einen Leiter mit einer maximalen Größe von 23 mm klemmen. Weitere wichtige Funktionen sind die MIN/MAX-Funktion zur Ermittlung des Maximal- und Minimalwerts von Größen, die Daten-HOLD-Funktion und die ZERO-Funktion zur Durchführung eines vorläufigen Nullabgleichs von Strömen. Das CL8 ermöglicht auch die Messung von Ableitströmen in Gleichstrom, was es für die Wartung von Photovoltaikanlagen unentbehrlich macht.



Funktionen:

• Toroidöffnung 23mm
• LCD-Anzeige
• Dots Anzeige 6000
• TRMS
• Automatische Abschaltung
• Anzeige der Polarität
• AC/DC-Strommessung
• Messung der Spannung
• NULL-Anzeige
• Speicherung von Daten
• Maximaler Wert
• Minimaler Wert
• Kontinuitätstest
• Messung des Widerstands



Merkmale:

• DC-Dauerspannung: 600V
• Wechselspannung (True RMS): 600 V
• DC-Leckstrom: 0,1mA bis 10A
• AC-Ableitstrom (TRMS): 0,1mA bis 20A
• Widerstand: 0 bis 500K
• Strom- und Spannungsbandbreite: 1kHz
• Kontinuität: Ohm < 100
