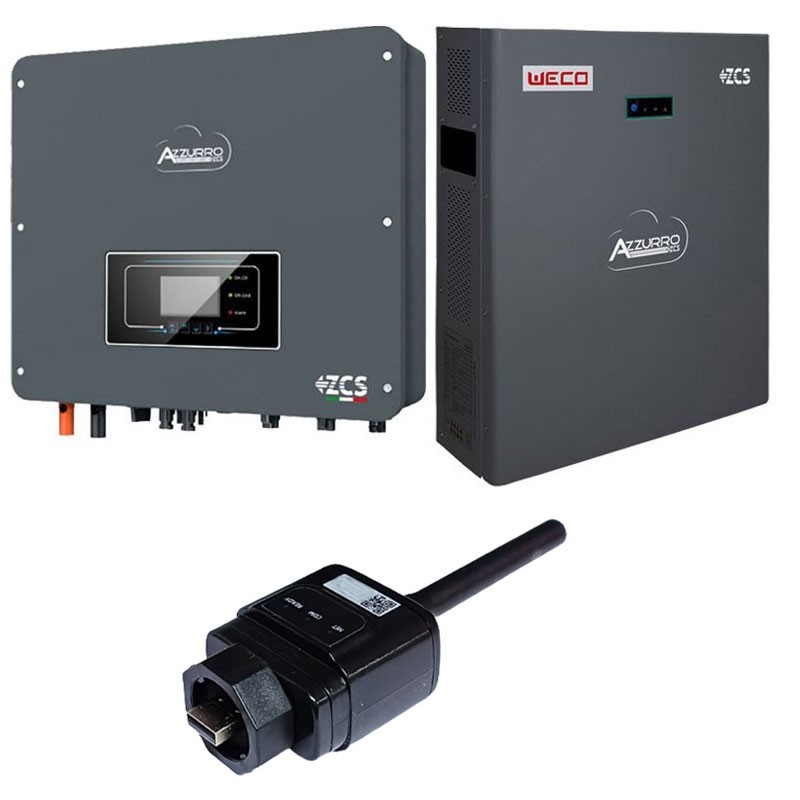

Spezifikationen der Komponenten des Kits:

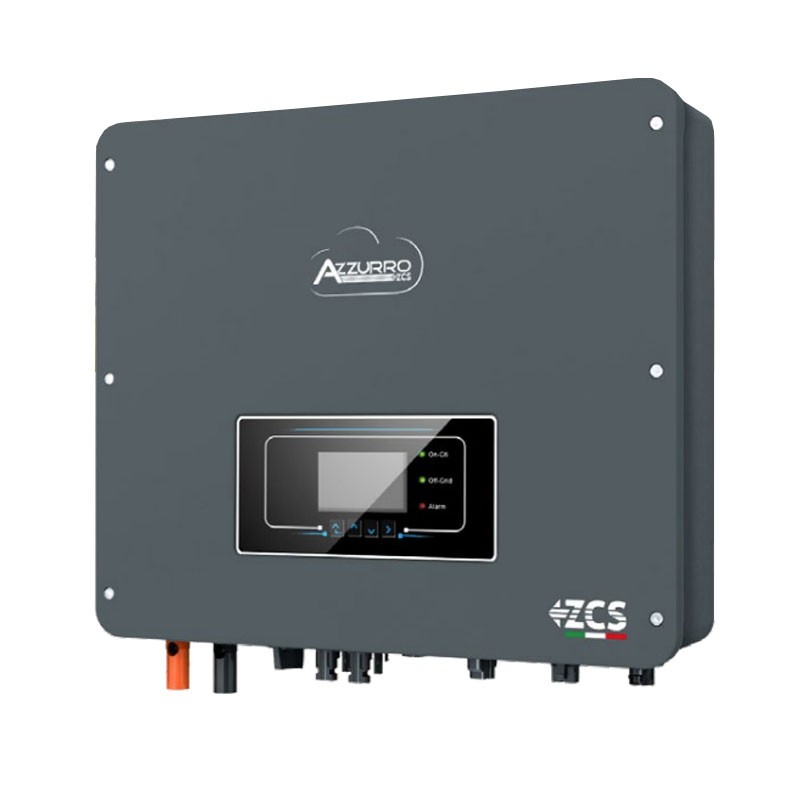

Zucchetti Azzurro Hybrid-Photovoltaik-Wechselrichter Modell ZCS 6.0KW HP:



Vorteile

• Automatisches Management der Energieflüsse aus Photovoltaik, Batterie und Netz
• Energiemessgerät an Bord integriert
• Parallelschaltbar
• Möglichkeit des Betriebs im Nulleinspeisemodus
• Das Gerät ist mit 48V-Lithium-Batterien kompatibel
• Stand-Alone-Betrieb, der bei einem Stromausfall die Kontinuität des Betriebs und den autarken Betrieb sowohl mit Photovoltaik- als auch mit Batteriequellen gewährleistet
• Maximale Lade-/Entladeleistung 5000 W



Merkmale:



Technische Daten DC-Eingang (Photovoltaik):

• Typische DC-Leistung 9000W
• Maximale DC-Leistung pro MPPT 3500W (270V-520V)
• Anzahl der unabhängigen MPPTs/Anzahl der Strings pro MPPT 2/1
• Maximale Eingangsspannung 600V
• Auslösespannung 100V
• Nenneingangsspannung 360V
• MPPT DC-Spannungsbereich 90V-580V
• DC-Spannungsbereich bei Volllast 300V-520V
• Maximaler Eingangsstrom für jeden MPPT 13A/13A
• Maximaler absoluter Strom für jeden MPPT 18A/18A



Technische Daten des Batterieanschlusses

• Kompatibler Akkutyp Lithium-Ionen (von Zucchetti geliefert)
• Nennspannung 48V
• Zulässiger Spannungsbereich 42V-58V
• Max. Lade-/Entladeleistung 5000W/5000W
• Zulässiger Temperaturbereich -10°C/+50°C
• Maximaler Ladestrom 100A (programmierbar)
• Maximaler Entladestrom 100A (programmierbar)
• Ladekurve Vom Batterie-BMS verwaltet
• Entladungstiefe (DoD) 0%-90% (programmierbar)



AC-Ausgang (netzseitig)

• Nennleistung 6000W
• Maximale Leistung 6000VA
• Maximaler Strom 27,3A
• Anschlussart/Nennspannung Einphasig L/N/PE 220,230,240V
• AC-Spannungsbereich 180V-276V (entsprechend den örtlichen Normen)
• Nennfrequenz 50Hz/60Hz
• AC-Frequenzbereich 44Hz-55Hz / 54Hz-66Hz (in Übereinstimmung mit lokalen Standards)
• Gesamte harmonische Verzerrung <3%.
• Leistungsfaktor 1 Standard (programmierbar +/- 0,8)
• Einspeisebegrenzung Vom Display programmierbar



EPS-Ausgang (Notstromversorgung)

• Maximale Leistungsabgabe in EPS 5000VA (6000VA für 60s)
• EPS-Ausgangsspannung und -frequenz Einphasig 230V 50Hz/60Hz
• Ausgangsstrom in EPS 22,7A
• Gesamte harmonische Verzerrung < 3%
• Schaltzeit < 10ms



Wirkungsgrad

• Maximaler Wirkungsgrad 98,0%
• MPPT-Wirkungsgrad (EURO) 97,5%
• MPPT-Wirkungsgrad >99,9%
• Maximaler Wirkungsgrad beim Laden/Entladen der Batterie 94,6 %.
• Stand-by-Verbrauch < 10 W



Schutzmaßnahmen

• Interner Schnittstellenschutz Ja
• Sicherheitsvorkehrungen Anti-Inseling, RCMU, Erdschlussüberwachung
• DC-Verpolungsschutz Ja
• Integrierter DC-Trennschalter
• Überhitzungsschutz Ja
• Überspannungskategorie III / Schutzklasse I
• Integrierte AC/DC-Entladegeräte MOV: Typ 3 Standard
• Soft-Start-Batterie Ja



Standard:

• EMC EN 61000-3-2/3/11/12, EN 61000-6-2/3
• Sicherheitsnorm IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC 62109-1/2
• Netzwerkverbindungsstandards Zertifikate und Verbindungsstandards sind unter www.zcsazzurro.com verfügbar.



Kommunikation:

• Wi-Fi/4G/Ethernet Kommunikationsschnittstellen (optional, nicht integriert)
• RS485 (proprietäres Protokoll), USB, CAN 2.0 (für Batterieanschluss)
• Zusätzliche Eingänge oder Anschlüsse Eingang für Stromsensor- oder Zähleranschluss



Allgemeine Informationen:

• Zulässiger Umgebungstemperaturbereich -30°C...+60°C (Leistungsbegrenzung über 45°C)
• Transformatorlose Topologie / hochfrequent isolierter Batterieausgang
• Schutzart IP65
• Zulässiger Bereich der relativen Luftfeuchtigkeit 0%.....95% nicht kondensierend
• Maximale Betriebshöhe 4000m
• Geräuschpegel < 25dB @ 1mt
• Gewicht 22.5Kg
• Kühlung Natürliche Konvektion
• Abmessungen (HxBxT) 482mmx503mmx183mm
• LED-Anzeige und APP
• Garantie 10 Jahre

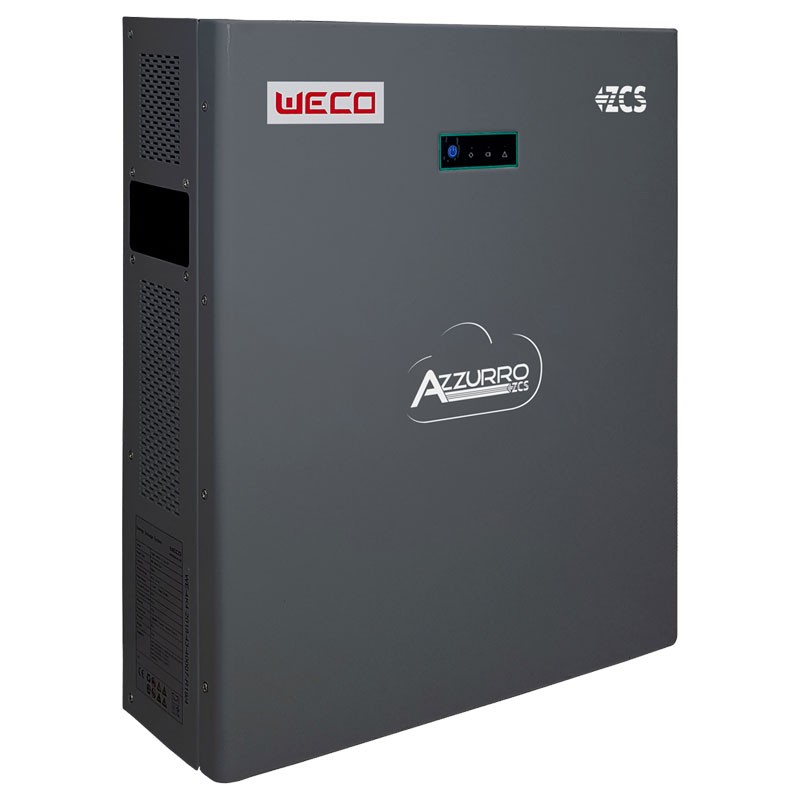

Lithium-Akku Azzurro ZCS 5KWH WECO 4K4 ZS-BAT-5W



Zucchetti Azzurro Lithium-Akku Modell ZST-BAT-5KWH-W WECO 4K4, für Photovoltaik-Speicher Sie sind die ideale Lösung für die Optimierung der Energieunabhängigkeit im Wohnbereich:


• Einfache Installation
• Kommunikationsverkabelung, Stromanschluss, Kabel und Batterie parallel immer enthalten
• Boden- oder Wandmontage mit Halterungen möglich
• Zusätzliche Batterien können jederzeit während der Lebensdauer des Systems installiert werden



Sie können automatisch konfiguriert werden, ohne dass manuelle Einstellungen erforderlich sind. Die Lithium-Ionen- oder Lithium-Eisenphosphat-Technologie ermöglicht eine optimale Nutzung auch bei hohen Entladetiefen und optimiert so die Energiespeicherung und Wiederverwendung. Die einfache Installation und die marktführende Lebensdauer machen diese Batterien vorteilhaft und kostengünstig.



Merkmale:

• Lithium-Eisen-Phosphat-Technologie
• Abmessungen (HxBxT) 490 x 580 x 155 mm
• Gewicht 56Kg
• Schutzklasse IP20
• Montage Boden- oder Wandbefestigung oder gestapelt
• Ladetemperaturbereich -10°C - +55°C
• 90% der Nennleistung -20°C - +65°C
• Zulässige relative Luftfeuchtigkeit 0,95% nicht kondensierend
• Maximale Betriebshöhe 2000m
• Betriebszyklen unter Standardbedingungen 7000
• Maximale Anzahl von Batterien, die parallel am Wechselrichter installiert werden können 5
• Zertifizierungen IEC 61600-6-3: 2017, 61600-3-2:2014, 61000-3-3:2013, 61600-6-2007, CE, UN 38.3
• Garantie 10 Jahre
• Kommunikation RS232, RS485, CAN-Bus



Datenkapazität

• Nennkapazität eines einzelnen Moduls 4.9kWh
• Nutzbare Kapazität eines einzelnen Moduls 4.4kWh
• Nennspannung 52,2 V
• Max. Ladestrom eines einzelnen Moduls 86A
• Max. Entladestrom eines einzelnen Moduls 86A
• Max. Entladetiefe (DoD im Wechselrichter einstellbar) 90% der Nennkapazität

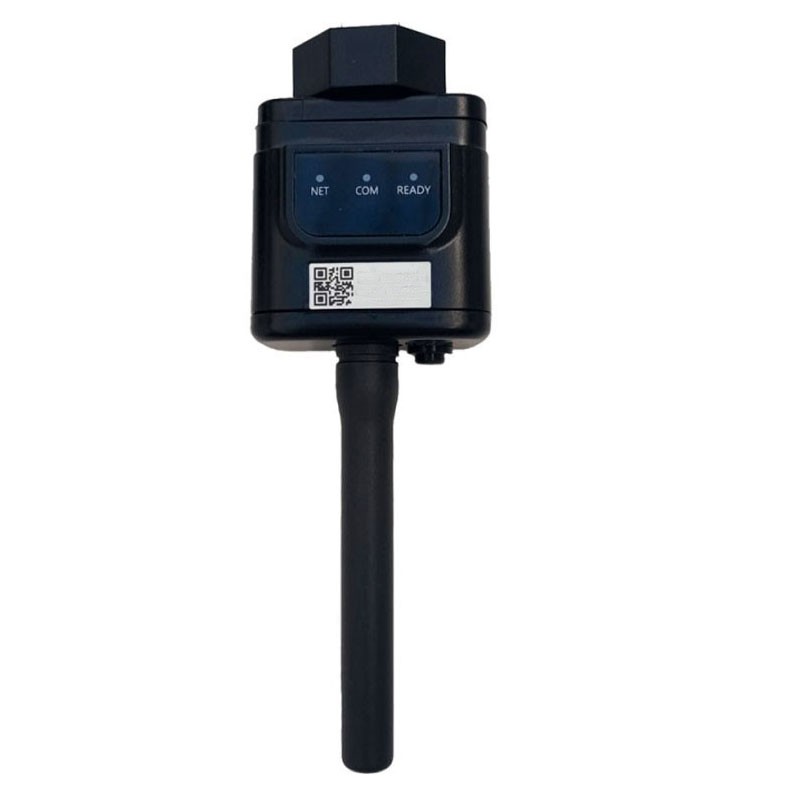

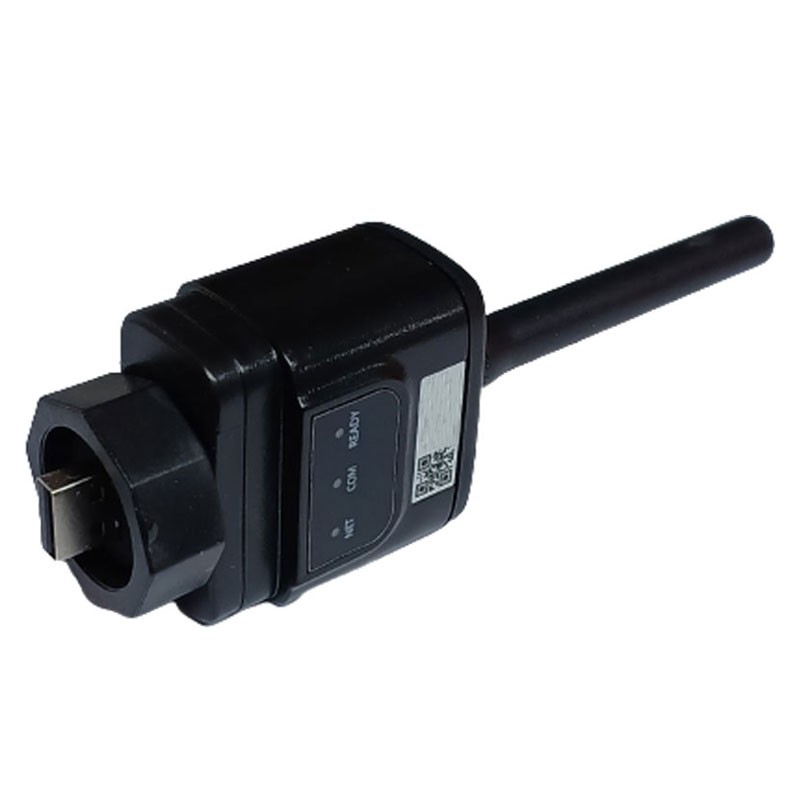

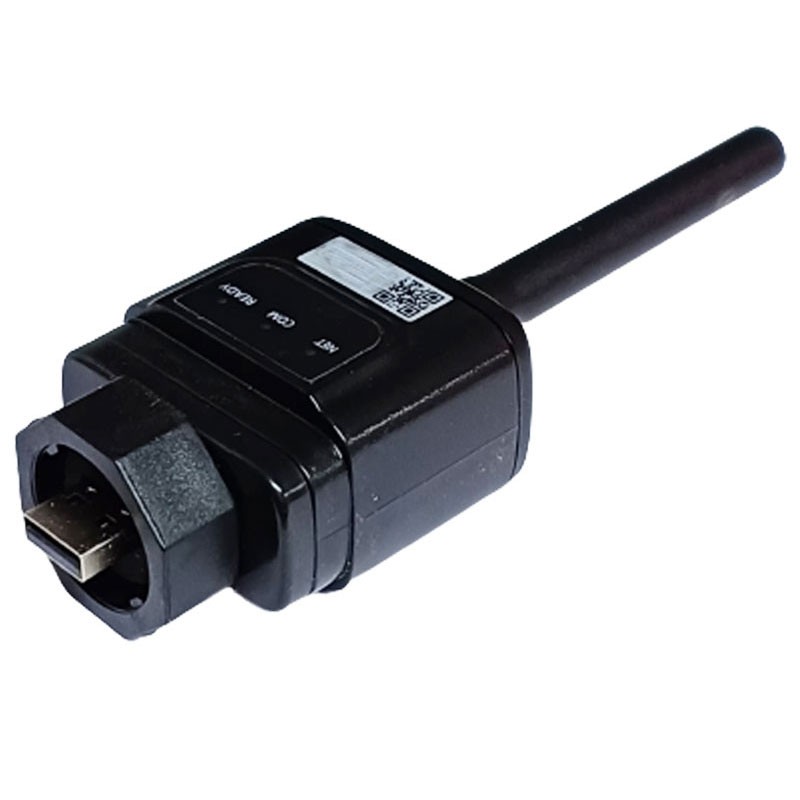

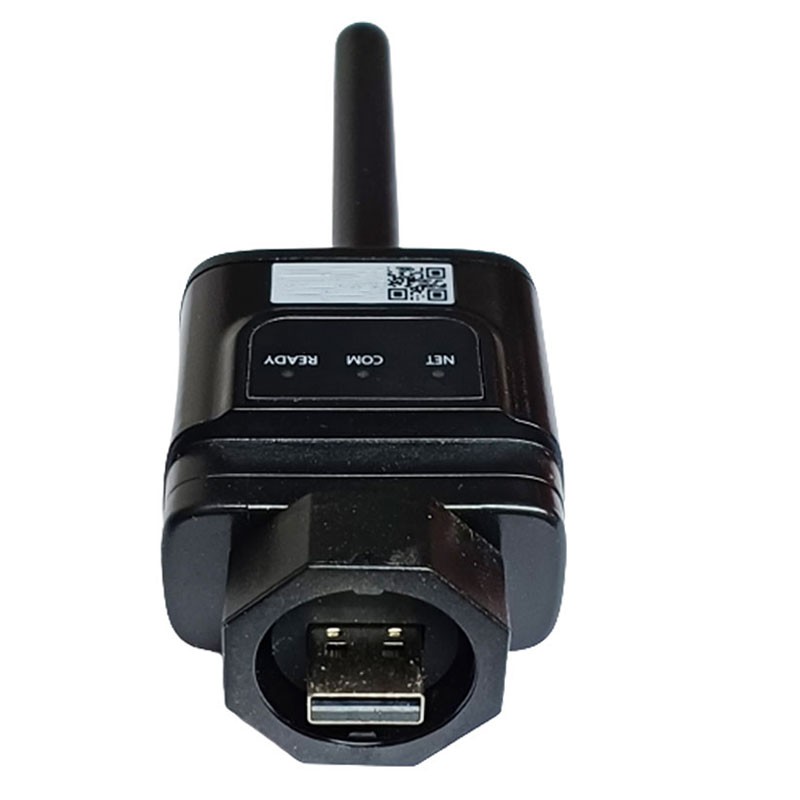

Externe Azzurro WLAN-Karte Zucchetti für Inverter ZCS ZS-WIFI-EXT



Zucchetti Azzurro Externes WLAN Board für Wechselrichter Modell ZCS, um Ihre Anlage auf einer der AzzurroZCS-Plattformen überwachen zu können.


Die Azzurro ZCS-Wechselrichter können über eine WLAN-Karte überwacht werden, die an ein WLAN-Netzwerk am Installationsort angeschlossen ist.



Je nach erworbenem Modell kann diese Karte bereits im Wechselrichter vorhanden sein oder nachträglich installiert werden, da alle AzzurroZCS-Wechselrichter für die Überwachung vorbereitet sind. Im ersten Fall muss die WLAN-Karte nur konfiguriert werden, indem sie an ein geeignetes drahtloses Netzwerk angeschlossen wird, wie unten beschrieben; wenn die WLAN-Karte installiert werden muss, ist ein Installateur oder ein qualifizierter Techniker erforderlich, um sie korrekt zu installieren.




Es ist auch notwendig, die Kompatibilität eines AzzurroZCS-Wechselrichters mit dem richtigen WLAN-Kartenmodell zu überprüfen, wie berichtet:

• Azzurro ZCS 3-6K TLM LITE Wechselrichter
• Wechselrichter Azzurro ZCS 4.4-12K TL-X
• Wechselrichter Azzurro ZCS 10-20K TL
• Wechselrichter Azzurro ZCS 20-33K TL-G2
• Wechselrichter Azzurro ZCS 30-40K TL
• Wechselrichter Azzurro ZCS 50-70K TL
• Wechselrichter Azzurro ZCS Hybrid HYD 3-6K - ES
