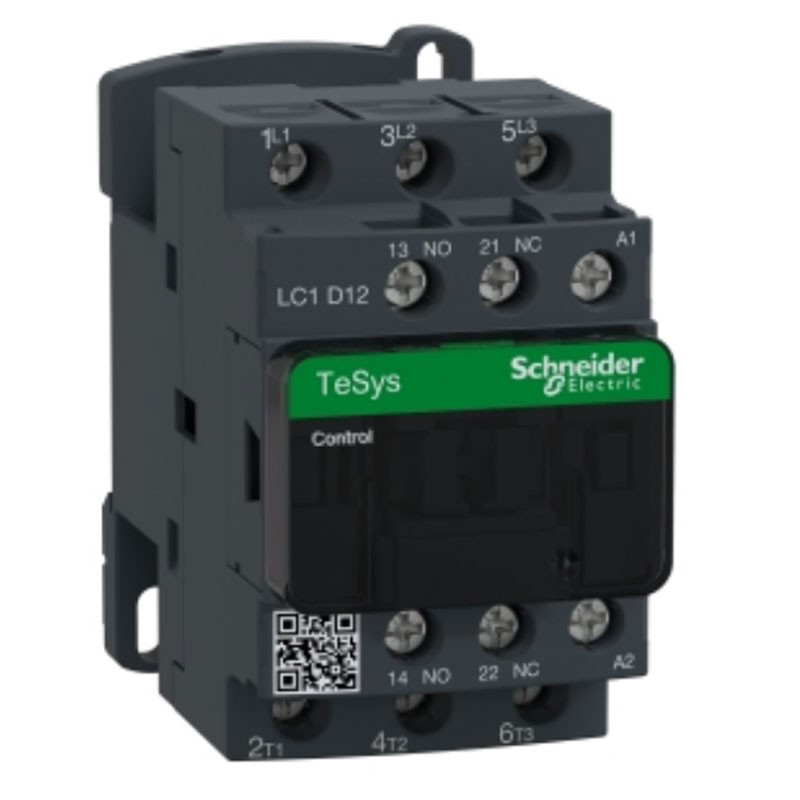

Contactor Telemecanique TeSys LC1D 12A 3P 24VAC LC1D12B7
SNR LC1D12B7
3389110349160
Contactor Schneider TeSys LC1D con las siguientes características:
- Número de polos: 3
- Tensión nominal de funcionamiento Ue: <= 690 V "AC" 25...400 Hz Circuito de potencia - <= 300 V DC Circuito de potencia
- Corriente nominal de servicio Ie: 9 A 60 °C) "AC" AC-3 para circuito de potencia a <= 440 V - 25 A 60 °C) "AC" AC-1 para circuito de potencia a <= 440 V - 9 A 60 °C) "AC" AC-3e para circuito de potencia a <= 440 V
- Composición de los polos de contacto: 3 NA
- Compatibilidad de contactos: M2
- Composición de los contactos auxiliares: 1 NA + 1 NC
- Tensión nominal soportada a los impulsos: 6 kV según IEC 60947
- Grado de protección IP: IP20 Parte frontal conforme a IEC 60529
Contactor Telemecanique TeSys LC1D 12A 3P 24VAC LC1D12B7
32,72 €
IVA incluido
32,72 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 57
: 2
También se puede pagar sin intereses en 3 cuotas de:
10,91€
A menudo comprados juntos
LC1D12B7 es un contactor TeSys D tripolar de Schneider Electric para aplicaciones de motor de hasta 5,5 kW a 400 V. Incluye una bobina de 24V 50/60 Hz AC y contactos auxiliares integrados 1NO+1NC y puede utilizarse en aplicaciones de seguridad gracias a su contacto espejo NC certificado. Compacto y montado en carril DIN, garantiza una gran fiabilidad y durabilidad. Disponible en todo el mundo, está certificada según diversas normas (IEC, UL, CSA, CCC, EAC, para uso en entornos marítimos) y cumple la normativa Green Premium (RoHS/REACH).
Ventajas:
- Producto compacto, 45 mm de ancho, para montaje en carril DIN y panel.
- Separación de los circuitos de potencia y control, fácil acceso frontal a las conexiones de bobina y contactos auxiliares.
- Equipado con una bobina de 24 V CA que puede alimentarse a 50 Hz o 60 Hz
- Equipado con 2 contactos auxiliares 1NO+1NC integrados
- Alta durabilidad eléctrica, garantizada para 2 millones de ciclos a 9 A AC-3 440 V
- Producto respetuoso con el medio ambiente
Potencia del motor KW:
- 3 kW a 220...230 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW a 380...400 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW a 415...440 V "AC" "50/60 Hz" (AC-3)
- 7,5 kW a 500 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW a 660...690 V 'AC' '50/60 Hz' (AC-3)
- 3,7 kW a 400 V 'AC' '50/60 Hz' (AC-4)
- 3 kW a 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW a 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW a 415...440 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW a 500 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW a 660...690 V 'AC' '50/60 Hz' (AC-3e)
Potencia del motor en CV:
- 0,5 CV a 115 V para motores monofásicos" AC" "50/60 Hz"
- 2 CV a 230/240 V para motores monofásicos" AC" "50/60 Hz
- 3 CV a 200/208 V para motores trifásicos" AC" "50/60 Hz"
- 3 CV a 230/240 V para motores trifásicos" CA" "50/60 Hz
- 7,5 CV a 460/480 V para motores trifásicos" AC" "50/60 Hz"
- 10 CV a 575/600 V para motores trifásicos" AC" "50/60 Hz"
Tensión nominal de aislamiento
- 690 V según IEC 60947-4-1 Circuito de potencia:
- 600 V certificado CSA Circuito de potencia:
- 600 V certificado UL Circuito de potencia:
- 690 V según IEC 60947-1 Circuito de señalización:
- 600 V certificado CSA Circuito de señalización:
- Circuito de señalización: 600 V certificado UL
Corriente nominal de corta duración [Icw]:
- 105 A a <40 °C - 10 s para Circuito de Potencia
- 210 A a <40 °C - 1 s para circuito de potencia
- 30 A a <40 °C - 10 min para circuito de potencia
- 61 A a <40 °C - 1 min para circuito de potencia
- 100 A - 1 s por circuito de señalización
- 120 A - 500 ms por circuito de señalización
- 140 A - 100 ms por circuito de señalización
Límites de tensión del circuito de control
- 0,3...0,6 Uc -40...70 °C 'AC' sin tensión 50/60 Hz
- 0,8...1,1 Uc -40...60 °C funcionamiento 'AC' 50 Hz
- 0,85...1,1 Uc -40...60 °C funcionamiento "AC" 60 Hz
- 1...1.1 Uc 60...70 °C funcionamiento "AC" 50/60 Hz
Conexiones / Terminales
- Terminales de tornillo Circuito de potencia: 1 1...4 mm² - rigidez del cable: flexible sin terminal de cable
- Bornes roscados Circuito de potencia: 2 1...4 mm² - rigidez del cable: flexible sin terminal de cable
- Bornes roscados Circuito de potencia: 1 1...4 mm² - Rigidez del cable: flexible con terminal de cable
- Bornes roscados Circuito de potencia: 2 1...2,5 mm² - rigidez del cable: flexible con terminal de cable
- Bornes roscados Circuito de potencia: 1 1...4 mm² - Rigidez del cable: rígido sin terminal de cable
- Bornes roscados circuito de potencia: 2 1...4 mm² - rigidez del cable: sólido sin terminal de cable
- Bornes roscados circuito de mando: 1 1...4 mm² - rigidez del cable: flexible sin terminal de cable
- Bornes roscados del circuito de mando: 2 1...4 mm² - Rigidez del cable: flexible sin terminal de cable
- Bornes roscados circuito de mando: 1 1...4 mm² - Rigidez del cable: flexible con terminal de cable
- Bornes roscados circuito de mando: 2 1...2,5 mm² - Rigidez del cable: flexible con terminal de cable
- Bornes roscados del circuito de control: 1 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
- Bornes roscados del circuito de control: 2 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
Par de apriete:
- Circuito de potencia: 1,7 Nm - en terminales de tornillo - con destornillador plano Ø 6 mm
- Circuito de potencia: 1,7 Nm - en terminales de tornillo - con destornillador Philips nº 2
- Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador plano Ø 6 mm
- Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador Philips nº 2
- Circuito de mando: 1,7 Nm - en los bornes roscados - con destornillador pozidriv n° 2
- Circuito de potencia: 1,7 Nm - en bornes roscados - con destornillador pozidriv nº 2
Robustez mecánica:
- Contactor vibración abierto (2 Gn, 5...300 Hz)
- Vibración del contactor cerrado (4 Gn, 5...300 Hz)
- Choques del contactor abierto (10 Gn durante 11 ms)
- Choques de contactores cerrados (15 Gn durante 11 ms)
Características:
- Corriente térmica convencional en aire libre: 25 A a <60 °C para el circuito de potencia - 10 A a <60 °C para el circuito de señalización
- Potencia nominal de cierre Irms: 250 A a 440 V para circuito de potencia conforme a IEC 60947 - 140 A CA para circuito de señalización conforme a IEC 60947-5-1 - 250 A CC para circuito de señalización conforme a IEC 60947-5-1
- Poder de corte nominal: 250 A a 440 V para circuito de potencia conforme a IEC 60947
- Fusible asociado: 10 A gG para circuito de señalización según IEC 60947-5-1 - 40 A gG a <= 690 V de coordinación Tipo 1 para circuito de potencia - 25 A gG a <= 690 V de coordinación Tipo 2 para circuito de potencia
- Corriente de conmutación mínima: 5 mA por circuito de señalización
- Tensión mínima de conmutación: 17 V por circuito de señalización
- Tiempo de no solapamiento: 1,5 ms en la desactivación entre contactos NC y NA - 1,5 ms en la activación entre contactos NC y NA
- Potencia de arranque en VA: 70 VA 60 Hz 0,75 20 °C)- 70 VA "50 Hz" 0,75 20 °C)
- Consumo de potencia de mantenimiento en VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA "50 Hz" 0,3 20 °C)
- Resistencia de aislamiento: > 10 MOhm por circuito de señalización
- Dimensiones: altura 77 mm - anchura 45 mm - profundidad 86 mm
- Disipación térmica: 2...3 W a 50/60 Hz
- Tiempo de funcionamiento: 12...22 ms en cierre - 4...19 ms en apertura
- Velocidad máxima de funcionamiento: 3600 ciclos/h a <60 °C
- Peso: 325 gramos
No hay reseñas
Ficha técnica
- Tipo de: Contactores
