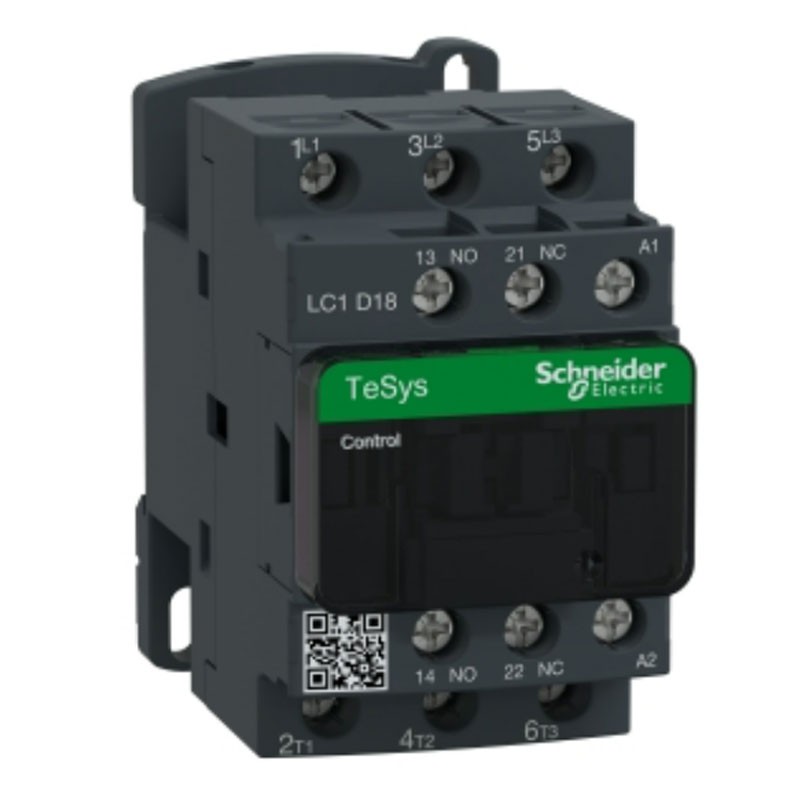

Contacteur Telemecanique TeSys D 18A 3P 110VAC LC1D18F7

Schneider
SNR LC1D18F7 3389110349450

Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :



  • Nombre de pôles : 3
  • Tension nominale de fonctionnement Ue:<= 690 V DC 25...400 Hz Circuit de puissance - <= 300 VDC Circuit de puissance
  • Courant thermique conventionnel ouvert : 10 A à <60 °C pour le circuit de signalisation, 32 A à <60 °C pour le circuit de puissance
  • Type de circuit de commande : AC à 50/60 Hz Normes
  • Composition des contacts auxiliaires : 1 NO + 1 NC
  • Technologie de la bobine : sansmodule suppresseur intégré
  • Tension minimale de commutation : 17 V par circuit de signalisation
  • Courant de commutation minimum : 5 mA par circuit de signalisation
  • Tension assignée de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
  • Tension du circuit de commande : 110 V AC 50/60 Hz
  • Tension assignée de tenue aux chocs [Uimp] : 6 kV selon IEC 60947

Demander information sur ce produit

Contacteur Telemecanique TeSys D 18A 3P 110VAC LC1D18F7

53,07 € TTC
53,07 €

Contacteur Telemecanique TeSys D 18A 3P 110VAC LC1D18F7

53,07 €
TTC

-20€

EXTRA

Entrez le code de réduction sur la page de paiement

Promotion valable pour un temps limité
Qté

Contacteur Telemecanique TeSys D 18A 3P 110VAC LC1D18F7

53,07 €

Achetez-le d'ici et recevez-le de Vendredi, 5 Décembre
paypal Payable également en 4 fois sans intérêt de: 13,27€
2 ans de garantie
Retour facile en 14 jours

LC1D18F7 est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 7,5 kW à 400V.




Il comprend une bobine 110V 50/60 Hz AC et des contacts auxiliaires intégrés 1NO+1NC et peut être utilisé dans des applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).




Avantages :

  • Produit compact, 45 mm de large, pour un montage sur rail DIN et sur panneau.
  • Séparation des circuits d'alimentation et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
  • Equipé d'une bobine 110 V AC qui peut être alimentée à 50 Hz ou 60 Hz
  • Équipé de 2 contacts auxiliaires intégrés 1NO+1NC
  • Durabilité électrique élevée, garantie pour 1,6 million de cycles à 18 A AC-3 440 V
  • Performance du produit respectueuse de l'environnement




Courant nominal de fonctionnement

  • 18 A 60 °C) "AC" AC-3 pour circuit de puissance à <= 440 V
  • 32 A 60 °C) "AC" AC-1 pour circuit de puissance à <= 440 V
  • 18 A 60 °C) "AC" AC-3e pour circuit de puissance à <= 440 V



Puissance du moteur KW :

  • 4 kW à 220...230 V AC 50/60 Hz (AC-3)
  • 7,5 kW à 380...400 V CA 50/60 Hz (AC-3)
  • 9 kW à 415...440 V CA 50/60 Hz (AC-3)
  • 10 kW à 500 V CA 50/60 Hz (AC-3)
  • 10 kW à 660...690 V CA 50/60 Hz (AC-3)
  • 4 kW à 400 V CA 50/60 Hz (AC-4)
  • 4 kW à 220...230 V CA 50/60 Hz (AC-3e)
  • 7,5 kW à 380...400 V CA 50/60 Hz (AC-3e)
  • 9 kW à 415...440 V CA 50/60 Hz (AC-3e)
  • 10 kW à 500 V CA 50/60 Hz (AC-3e)
  • 10 kW à 660...690 V CA 50/60 Hz (AC-3e)



Puissance du moteur en hp

  • 1 hp à 115 V pour les moteurs monophasés AC 50/60 Hz
  • 3 cv à 230/240 V pour les moteurs AC monophasés 50/60 Hz
  • 5 ch à 200/208 V pour les moteurs triphasés AC 50/60 Hz
  • 5 ch à 230/240 V pour les moteurs triphasés AC 50/60 Hz
  • 10 cv à 460/480 V pour moteurs triphasés 50/60 Hz
  • 15 ch à 575/600 V pour moteurs triphasés 50/60 Hz



Pouvoir de coupure nominal Irms :

  • 140 A AC pour un circuit de signalisation conforme à la norme IEC 60947-5-1
  • 250 A DC par circuit de signalisation conforme à la norme IEC 60947-5-1
  • 300 A à 440 V pour un circuit de puissance conforme à la norme CEI 60947-5-1



Courant nominal de courte durée admissible (ICW)

  • 145 A à <40 °C - 10 s pour le circuit de puissance
  • 240 A à <40 °C - 1 s pour le circuit de puissance
  • 40 A à <40 °C - 10 min pour le circuit de puissance
  • 84 A à <40 °C - 1 min pour le circuit de puissance
  • 100 A - 1 s par circuit de signalisation
  • 120 A - 500 ms par circuit de signalisation
  • 140 A - 100 ms par circuit de signalisation



Calibre de fusible associé

  • 10 A gG pour circuit de signalisation selon IEC 60947-5-1
  • 50 A gG à <= 690 V coordination Type 1 pour circuit de puissance
  • 35 A gG à <= 690 V coordination Type 2 pour circuit de puissance



Tension d'isolation nominale

  • 690 V selon IEC 60947-4-1 Circuit de puissance
  • 600 V certifié CSA Circuit de puissance
  • 600 V certifié UL Circuit de puissance
  • 690 V selon IEC 60947-1 circuit de signalisation
  • 600 V circuit de signalisation certifié CSA
  • Circuit de signalisation 600 V certifié UL



Robustesse mécanique :

  • Contacteur à vibration ouvert (2 Gn, 5...300 Hz)
  • Contacteur vibrations fermé (4 Gn, 5...300 Hz)
  • Chocs contacteur ouvert (10 Gn pendant 11 ms)
  • Chocs contacteur fermé (15 Gn pour 11 ms)





Connexions / bornes

  • Bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
  • Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
  • Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité de câble
  • Bornes à vis pour circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité de câble
  • Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
  • Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
  • Bornes à vis Circuit de puissance : 1 1.5...6 mm² - rigidité du câble : flexible sans extrémité de câble
  • Bornes à vis Circuit de puissance : 2 1.5...6 mm² - rigidité du câble : flexible sans extrémité de câble
  • Bornes à vis Circuit de puissance : 1 1...6 mm² - rigidité du câble : flexible avec extrémité du câble
  • Bornes à vis Circuit de puissance : 2 1...4 mm² - rigidité du câble : flexible avec extrémité du câble
  • Bornes à vis Circuit de puissance : 1 1.5...6 mm² - rigidité du câble : solide sans extrémité de câble
  • Bornes à vis Circuit de puissance : 2 1.5...6 mm² - rigidité du câble : solide sans extrémité de câble







Couple de serrage :

  • Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec un tournevis plat Ø 6 mm
  • Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec tournevis Philips No 2
  • Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
  • Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis Philips No 2
  • Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
  • Circuit d'alimentation : 1,7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2





Autres caractéristiques :

  • Catégorie de surtension : Acti9 VigiARC iC40
  • Degré de pollution : 3
  • Pouvoir de coupure nominal : 300 A à 440 V par circuit de puissance selon IEC 60947
  • Durée de vie mécanique : 15 Mcicycles
  • Installation : Plaque - Rail
  • Niveau de fiabilité de sécurité : B10d = 1369863 cycles Contacteur avec charge nominale selon EN/ISO 13849-1 - B10d = 20000000 cycles Contacteur avec charge mécanique selon EN/ISO 13849-1
  • Limites de tension du circuit de commande : 0,3...0,6 Uc -40...70 °C hors tension AC 50/60 Hz, 0,8...1,1 Uc -40...60 °C en fonctionnement AC 50 Hz, 0,85...1,1 Uc -40...60 °C en fonctionnement AC 60 Hz, 1...1,1 Uc 60...70 °C en fonctionnement AC 50/60 Hz
  • VA puissance d'appel : 70 VA 60 Hz 0.75 20 °C), 70 VA 50 Hz 0.75 20 °C)
  • Consommation de courant de maintien VA : 7,5 VA 60 Hz 0 ,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
  • Temps de fonctionnement : 12...22 ms en fermeture, 4...19 ms en ouverture
  • Cycles de fonctionnement maximum : 3600 cycles/h à <60 °C
  • Endurance électrique : 1,65 Mcicli 18 A AC-3 à Ue <= 440 V - 1 Mcicli 32 A AC-1 à Ue <= 440 V - 1,65 Mcicli 18 A AC-3e à Ue <= 440 V
  • Temps de non-recouvrement : 1,5 ms à la désactivation entre le contact NF et le contact NO, 1,5 ms à l'activation entre le contact NF et le contact NO.
  • Composition des contacts auxiliaires : 1 NO + 1 NC
  • Type de contact auxiliaire : Type de connexion mécanique 1 NO + 1 NC selon IEC 60947-5-1, type de contact miroir 1 NC selon IEC 60947-4-1
  • Fréquence du circuit de signalisation : 25...400 Hz
  • Indice de protection : TH selon IEC 60068-2-30
  • Etanchéité climatique : conforme à la norme IACS E10 exposition à la chaleur humide, conforme à la norme IEC 60947-1 Annexe Q catégorie D exposition à la chaleur humide
  • Résistance d'isolement : > 10 MOhm par circuit de signalisation
  • Degré de protection IP : IP20 Face avant conforme à la norme IEC 60529
  • Dimensions : hauteur 77 mm - largeur 45 mm - profondeur 86 mm
  • Température admissible à proximité de l'appareil : -40/+60 °C, -60/+70 °C avec déclassement
  • Altitude de fonctionnement : 0...3000 m
  • Résistance au feu : 850 °C conformément à la norme IEC 60695-2-1
  • Résistance au feu : V1 conformément à la norme UL 94
  • Poids : 0,333 kg

Fiche technique

Typologie :
Contacteurs
