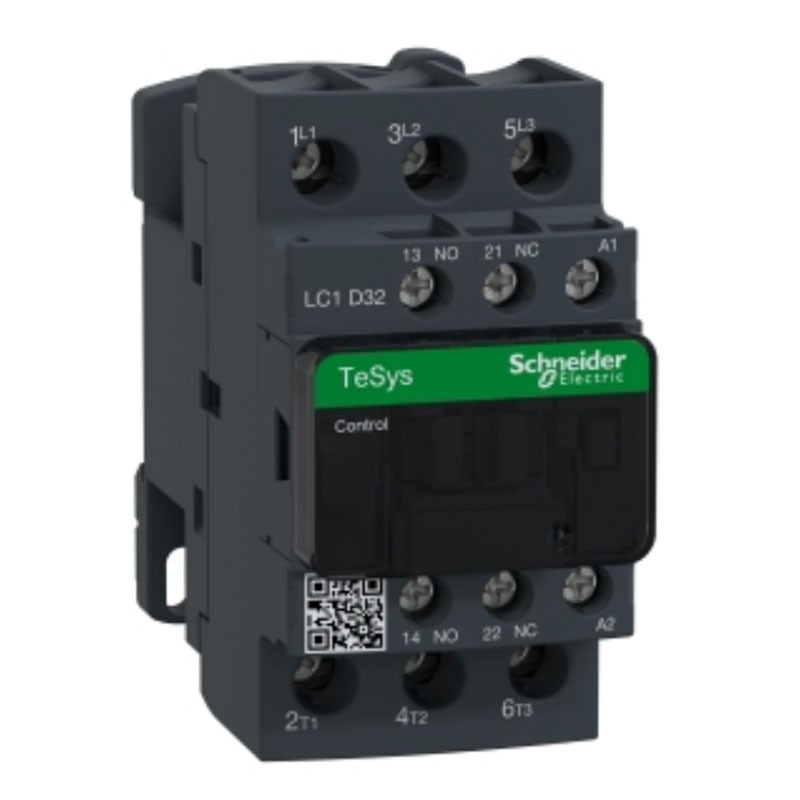

LC1D32E7 est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 15 kW à 400V.




Il comprend une bobine de 48V 50/60 Hz AC et des contacts auxiliaires intégrés 1NO+1NC et peut être utilisé dans des applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).



Avantages :

• Produit compact, 45 mm de large, pour un montage sur rail DIN et sur panneau.
• Séparation des circuits d'alimentation et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
• Equipé d'une bobine de 48 V AC qui peut être alimentée à 50 Hz ou 60 Hz.
• Équipé de 2 contacts auxiliaires intégrés 1NO+1NC
• Haute endurance électrique, garantie pour 1,6 million de cycles à 32A AC-3 440V




Tension nominale de fonctionnement :

• <= 690 V "AC" 25...400 Hz Circuit de puissance
• <= 300 V DC Circuit d'alimentation



Courant nominal de fonctionnement :

• 32 A 60 °C) "AC" Circuit d'alimentation AC-3 à <= 440 V
• 50 A 60 °C) AC-1 "AC" pour circuit d'alimentation à <= 440 V
• 32 A 60 °C) AC-3e "AC" pour circuit de puissance à <= 440 V



Puissance du moteur KW :

• 7,5 kW à 220...230 V AC 50/60 Hz (AC-3)
• 15 kW à 380...400 V AC 50/60 Hz (AC-3)
• 15 kW à 415...440 V CA 50/60 Hz (AC-3)
• 18,5 kW à 500 V CA 50/60 Hz (AC-3)
• 18,5 kW à 660...690 V CA 50/60 Hz (AC-3)
• 7,5 kW à 400 V CA 50/60 Hz (AC-4)
• 7,5 kW à 220...230 V CA 50/60 Hz (AC-3e)
• 15 kW à 380...400 V CA 50/60 Hz (AC-3e)
• 15 kW à 415...440 V CA 50/60 Hz (AC-3e)
• 18,5 kW à 500 V CA 50/60 Hz (AC-3e)
• 18,5 kW à 660...690 V AC 50/60 Hz (AC-3e)



Puissance du moteur en hp :

• 2 hp à 115 V pour les moteurs monophasés AC 50/60 Hz
• 5 hp à 230/240 V pour les moteurs AC monophasés 50/60 Hz
• 7,5 ch à 200/208 V pour les moteurs triphasés AC 50/60 Hz
• 10 cv à 230/240 V pour les moteurs triphasés AC 50/60 Hz
• 20 hp à 460/480 V pour les moteurs triphasés AC 50/60 Hz
• 30 hp à 575/600 V pour les moteurs triphasés AC 50/60 Hz



Courant thermique conventionnel à l'air libre :

• 10A à <60 °C par circuit de signalisation
• 50A à <60 °C pour le circuit de puissance



Pouvoir de coupure nominal Irms :

• 140 A AC pour circuit de signalisation selon IEC 60947-5-1
• 250 A DC par circuit de signalisation selon IEC 60947-5-1
• 550 A à 440 V pour circuit de puissance conforme à la norme CEI 60947-5-1



Courant nominal de courte durée admissible :

• 260 A à <40 °C - 10 s pour le circuit de puissance
• 430 A à <40 °C - 1 s pour circuit de puissance
• 60 A à <40 °C - 10 min pour le circuit de puissance
• 138 A à <40 °C - 1 min par circuit de puissance
• 100 A - 1 s par circuit de signalisation
• 120 A - 500 ms par circuit de signalisation
• 140 A - 100 ms par circuit de signalisation



Calibre de fusible associé :

• 10 A gG par circuit de signalisation selon IEC 60947-5-1
• 63 A gG à <= 690 V coordination Type 1 pour circuit de puissance
• 63 A gG à <= 690 V coordination Type 2 pour circuit de puissance




Tension d'isolation nominale :

• 690 V selon IEC 60947-4-1 Circuit de puissance
• 600 V certifié CSA Circuit de puissance
• 600 V certifié UL Circuit de puissance
• 690 V selon IEC 60947-1 circuit de signalisation
• 600 V circuit de signalisation certifié CSA
• Circuit de signalisation 600 V certifié UL




Connexions - bornes :

• bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité de câble
• Bornes à vis pour circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité de câble
• Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis Circuit de puissance : 1 2.5...10 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis Circuit de puissance : 2 2.5...10 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis Circuit de puissance : 1 1...10 mm² - rigidité du câble : flexible avec extrémité du câble
• Bornes à vis Circuit de puissance : 2 1.5...6 mm² - rigidité du câble : flexible avec extrémité du câble
• Bornes à vis Circuit de puissance : 1 1.5...10 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis Circuit de puissance : 2 2.5...10 mm² - rigidité du câble : solide sans extrémité de câble



Couple de serrage :

• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec un tournevis plat Ø 6 mm
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec un tournevis Philips No 2
• Circuit de puissance : 2.5 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
• Circuit de puissance : 2.5 Nm - sur les bornes à vis - avec tournevis Philips No 2
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
• Circuit de puissance : 2.5 Nm - sur les bornes à vis - avec tournevis pozidriv No 2



Robustesse mécanique :

• Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
• Vibrations contacteur fermé (4 Gn, 5...300 Hz)
• Chocs du contacteur fermé (15 Gn pour 11 ms)
• Chocs du contacteur ouvert (8 Gn pour 11 ms)



Caractéristiques :

• Durée de vie mécanique : 15 Mcicycles
• Type de circuit de commande : AC aux normes "50/60 Hz".
• Composition des contacts auxiliaires : 1 NO + 1 NC
• Type de contact auxiliaire : Type à liaison mécanique 1 NO + 1 NC conforme à la norme IEC 60947-5-1, Contact miroir type 1 NC conforme à la norme IEC 60947-4-1
• Tension minimale de commutation : 17 V par circuit de signalisation
• Courant de commutation minimum : 5 mA par circuit de signalisation
• Résistance d'isolement : > 10 MOhm par circuit de signalisation
• Indice de protection : IP20 Face avant conforme à la norme IEC 60529
• Compatibilité des contacts M2
• Couverture de protection Con
• Pouvoir de coupure nominal : 550 A à 440 V par circuit de puissance selon IEC 60947
• Impédance moyenne : 2 mOhm 50 Hz - Ith 50 A par circuit de puissance
• Puissance dissipée par pôle : 2 W AC-3, 5 W AC-1, 2 W AC-3e
• Degré de pollution : 3
• Tension assignée de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
• Technologie de la bobine : sans module suppresseur intégré
• Durée de vie maximale : 3600 cycles/h à <60 °C
• Puissance de démarrage en VA : 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)
• Consommation de puissance de maintien en VA : 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
• Dissipation thermique : 2...3 W à 50/60 Hz
• Temps de fonctionnement : 12...22 ms en fermeture - 4...19 ms en ouverture
• Temps de non recouvrement : 1,5 ms à la désactivation entre le contact NF et NO - 1,5 ms à l'activation entre le contact NF et NO
• Installation : Rail - Plaque
• Température admissible à proximité de l'appareil : -40/+60 °C, -60/+70 °C avec déclassement
• Altitude de fonctionnement : 0...3000 m
• Résistance au feu : 850 °C selon la norme IEC 60695-2-1
• Résistance au feu : V1 selon UL 94
• Degré de protection IP : IP20 Face avant conforme à la norme IEC 60529
• Traitement de protection : TH conforme à la norme IEC 60068-2-30
• Etanchéité climatique : Conforme à IACS E10 exposition à la chaleur humide, conforme à IEC 60947-1 Annexe Q catégorie D exposition à la chaleur humide
• Dimensions : hauteur 85 mm - largeur 45 mm - profondeur 92 mm
• Poids 375 grammes
