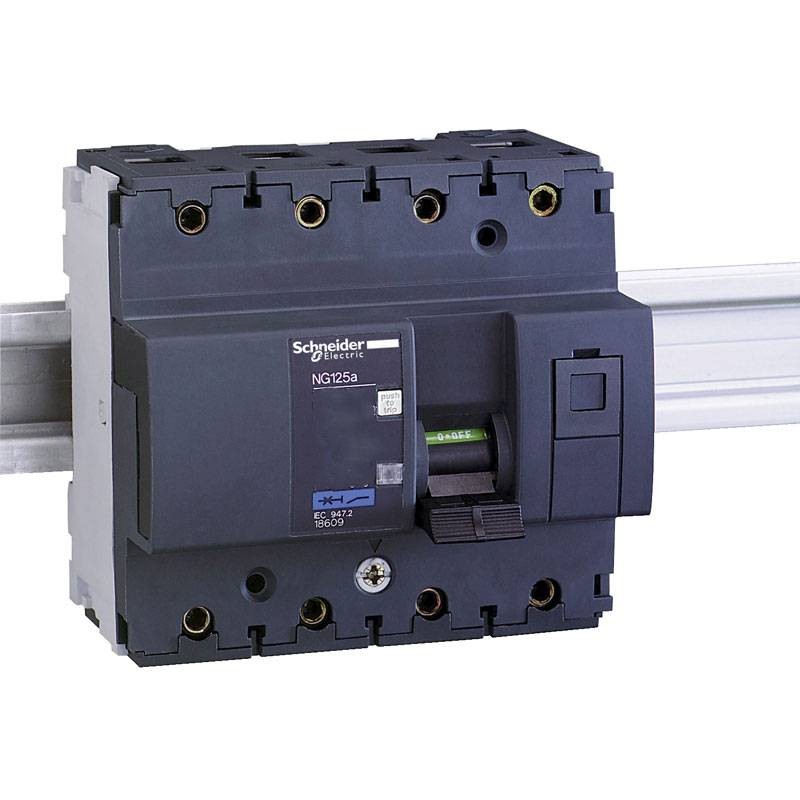

Disjoncteur magnétothermique Schneider 125A 4P 16kA 6M NG125a 18609
SNR 18609
3303430186090
Disjoncteur magnétothermique Schneider NG125a avec les caractéristiques suivantes :
- Nombre de pôles : 4P
- Nombre de pôles protégés : 4
- Nombre de modules : 6
- Courant nominal : 125 A à 40 °C
- Type de réseau : AC - DC
- Technologie du voyage : Magnétothermique
- Courbe C
- Tension nominale d'isolement : 690V AC 50/60 Hz
- Tension nominale de résistance aux impulsions : 8 kV
- Classe de protection IP : IP20
- Classe de protection IK : IK05
Disjoncteur magnétothermique Schneider 125A 4P 16kA 6M NG125a 18609
434,82 €
TTC
434,82 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 6
Payable également en 4 fois sans intérêt de:
108,71€
L'Acti9 NG125 est un interrupteur basse tension. C'est un disjoncteur 4P avec 4 pôles protégés et un courant nominal In de 125A et une courbe de déclenchement C. Le pouvoir de coupure nominal en cas de court-circuit est de 16 kA entre 380 et 415 VCA, conformément à la norme EN/CEI 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Il convient pour l'isolation dans le secteur industriel selon la norme IEC/EN 60947-2.
Le déclenchement en cas de défaut est signalé par un voyant mécanique rouge sur la face avant de l'interrupteur. Il a une résistance électrique allant jusqu'à 5000 cycles et une résistance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 380VAC à 415V AC. La tension nominale d'isolement Ui est de 690V AC. La tension nominale de résistance aux chocs Uimp est de 8 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être installé sur un rail DIN. Sa largeur est de 12 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV.
Les dimensions globales sont (H) 108 mm x (L) 103 mm x (P) 81 mm. Le poids est de 0,96 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 dans l'armoire. La température de fonctionnement est comprise entre -30°C et 70°C. La température de stockage est comprise entre -40°C et 70°C.
Courbe C, seuil de déclenchement 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Et largement utilisé dans les installations domestiques.
Un disjoncteur est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) la circulation du courant électrique dans un circuit électrique en cas de surintensité.
Caractéristiques :
- Pouvoir de coupure : 16 KA 8KA 20 KA
- Tension nominale de fonctionnement : 380/415 V CA 50/60 Hz - 500 V CA 50/60 Hz
- Indication de la signalisation locale ON/OFF
- Indicateur de voyage
- Support de montage Rail DIN symétrique de 35 mm
- 9 mm étapes : 12
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique : 5000 cycles
- Couple de serrage : 6 Nm
- Température ambiante de fonctionnement : -30/+70 °C
- Température de stockage : -40/+70 °C
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Modules: 6
- Pôles: 4P
- Pouvoir: 16KA
- Degré de protection: IP20
- Ampère: 125A
