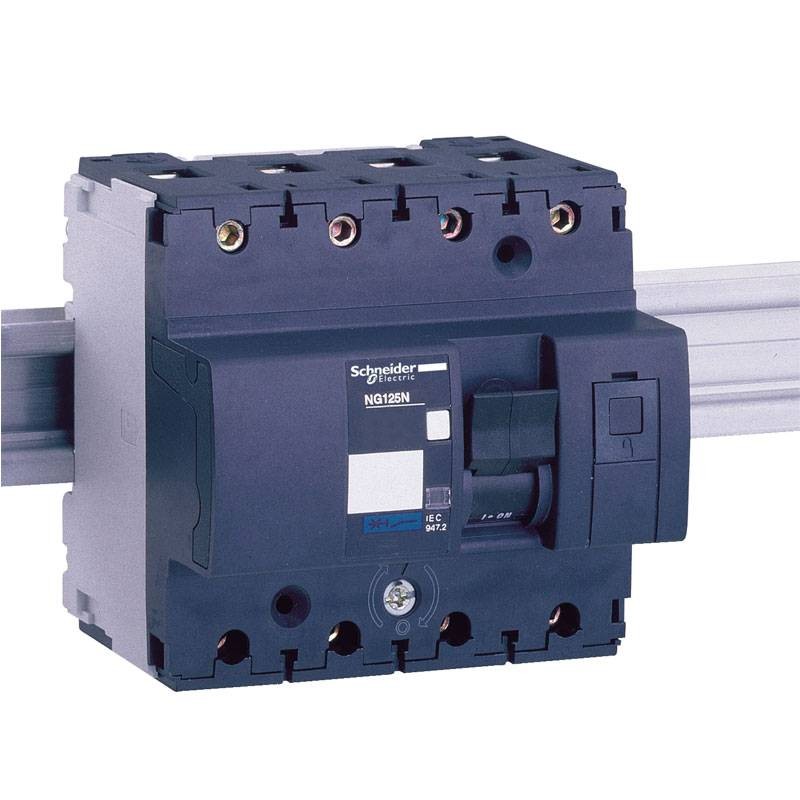

Disjoncteur magnétothermique Schneider NG125N 4P 100A 25KA D 6M 18673
SNR 18673
3303430186731
Disjoncteur magnétothermique Schneider NG125N avec les caractéristiques suivantes :
- Nombre de pôles : 4
- Nombre de pôles protégés : 4
- Nombre de modules : 6
- Courant nominal : 100 A à 40 °C
- Courbe : D
- Tension nominale d'isolement : 690V AC 50/60 Hz
- Tension nominale de résistance aux impulsions : 8 kV
- Méthode de montage Suspension
- Support de montage : rail DIN symétrique de 35 mm
Disjoncteur magnétothermique Schneider NG125N 4P 100A 25KA D 6M 18673
529,38 €
TTC
529,38 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
132,35€
L'Acti9 NG125N est un disjoncteur basse tension. C'est un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 100A et une courbe de déclenchement D. Le pouvoir de coupure nominal en court-circuit est de 25 kA de 380VAC à 415VAC selon la norme EN/IEC 60947-2 et de 25 kA de 380VAC à 415VAC selon la norme EN/IEC 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.
Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Il convient pour l'isolation dans le secteur industriel selon la norme IEC/EN 60947-2. Le déclenchement en cas de défaut est signalé par un voyant mécanique rouge sur la face avant de l'interrupteur. Il a une résistance électrique allant jusqu'à 5000 cycles et une résistance mécanique allant jusqu'à 20000 cycles.
La tension de fonctionnement Ue va de 380VAC à 415V AC. La tension nominale d'isolement Ui est de 690V AC. La tension nominale de résistance aux chocs Uimp est de 8 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être installé sur un rail DIN. Sa largeur est de 12 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV.
Les dimensions globales sont (H) 108 mm x (L) 103 mm x (P) 81 mm. Le poids est de 0,96 kg. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) sur ses bornes dans un boîtier modulaire. La température de fonctionnement est comprise entre -30°C et 70°C. La température de stockage est comprise entre -40°C et 70°C.
Un disjoncteur est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) la circulation du courant électrique dans un circuit électrique en cas de surintensité.
L'Acti9 NG125N est un disjoncteur basse tension. C'est un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 100A et une courbe de déclenchement D. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 25 kA de 380 à 415 VCA.
Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Il convient pour l'isolation dans le secteur industriel. Le déclenchement en cas de défaut est signalé par un voyant mécanique rouge sur la face avant du disjoncteur. Il a une résistance électrique allant jusqu'à 5000 cycles et une résistance mécanique allant jusqu'à 20000 cycles.
Courbe D, seuil de déclenchement de 10 à 29 fois In, pour l'application de circuits avec des courants d'appel élevés (moteurs, transformateurs, etc.).
Capacité nominale d'interruption de service
- 37,5 kA 75 % selon EN/IEC 60947-2 - 220...240 V "AC" "50/60 Hz".
- 18,75 kA 75 % selon EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz' 15 kA 75 % selon EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz
- 15 kA 75 % Conforme à la norme EN/IEC 60947-2 - 440 V 'AC' '50/60 Hz
- 7,5 kA 75 % selon EN/IEC 60947-2 - 500 V "AC" "50/60 Hz
- 20 kA 100 % selon EN/IEC 60947-2 - <= 500 V DC
Caractéristiques :
- Type de commande : Levier d'essai à déclenchement manuel
- Signalisation locale : indicateur ON/OFF - indicateur de déclenchement
- 9 mm étapes : 12
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique : 5000 cycles
- Description des options de verrouillage : Cadenas intégré
- Connexions des bornes : bornes à cage1670 mm² rigide - bornes à cage1050 mm² flexible
- Longueur de dénudage des fils : 20 mm
- Couple de serrage : 6 Nm
- Protection différentielle : Verrouillage séparé
- Degré de protection IP : IP20
- Degré de protection IK : IK05
- Degré de pollution : 3
- Humidité relative : 95 % à 55 °C
- Température ambiante de fonctionnement : -30/+70°C
- Température de stockage : -40/+70°C
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Modules: 6
- Pôles: 4P
- Pouvoir: 25KA
- Degré de protection: IP20
- Ampère: 100A
