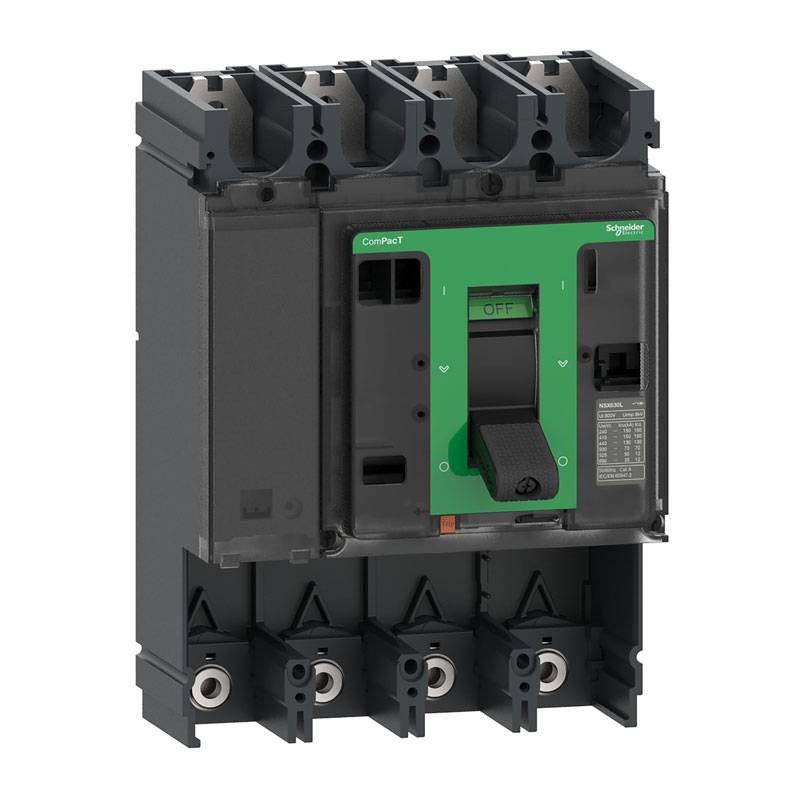

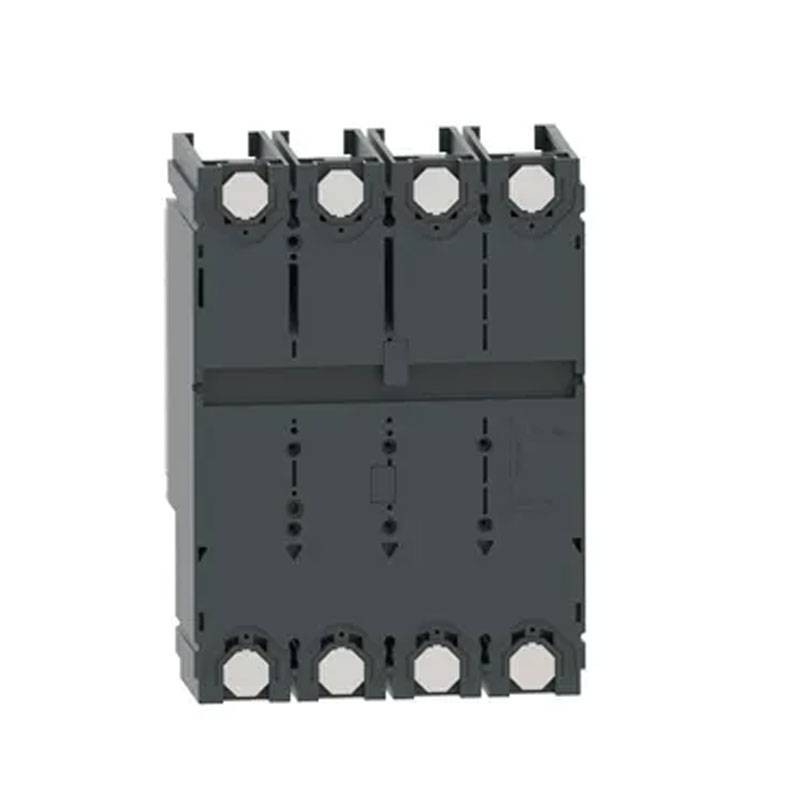

Schneider Disjoncteur sans déclenchement ComPacT NSX630F 36kA 630A 4P C63F4
SNR C63F4
3606482003200
Commutateur Schneider sans déclenchement ComPacT avec les caractéristiques suivantes :
- Type de produit ou de composant : Cadre de base
- Application du dispositif : Distribution
- Niveau de performance : F 36 kA 415 V AC
- Nombre de pôles : 4
- Courant nominal : 630A
- Tension nominale de fonctionnement : 690V AC 50/60 Hz selon IEC 60947-2
- Tension d'isolation nominale : 800V AC 50/60 Hz selon IEC 60947-2
- Tension nominale de résistance aux chocs : 8 kV selon IEC 60947-2
- Degré de protection IP40 selon IEC 60529
- Degré de protection IK07 selon la norme IEC 62262
Schneider Disjoncteur sans déclenchement ComPacT NSX630F 36kA 630A 4P C63F4
2 017,78 €
TTC
2 017,78 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 9
: 2
Souvent achetés ensemble
ComPacT NSX est conçu pour optimiser l'espace et la capacité d'interruption pour toutes les applications standard et spécifiques.
Points forts :
- Ce socle est fourni sans disjoncteur, et est compatible avec tout type de disjoncteur à commander séparément.
- Pouvoir de coupure Icu est de 36kA à 415VAC 50/60Hz
- La tension de fonctionnement est de 690VAC 50/60Hz (limitée à 440VAC 50/60Hz si une protection différentielle est présente).
- Peut être équipé d'un grand nombre de fonctions et d'accessoires en option.
- Les dimensions sont de 185 mm x 255 mm x 110 mm.
- Conforme aux normes internationales (IEC 60947), CCC, EAC et aux spécifications maritimes.
- ComPacT NSX630F fait partie de l'architecture Schneider Electric EcoStruxure Power.
Avantages :
- Le style vert inimitable de Schneider Electric pour toute la gamme ComPacT
- Réduction estimée à 40 % du temps de câblage pour les fabricants de panneaux. Installation plus facile grâce au nouveau design ergonomique de la plaque frontale
- Assurez-vous que tous les auxiliaires sont au bon endroit et vérifiez que vous avez la bonne classification des bobines.
- Nouveau levier ergonomique pour une utilisation manuelle facile de l'interrupteur
Caractéristiques :
- Position neutre : ils sont éteints
- Type de réseau : courant alternatif
- Aptitude à l'isolation : Oui selon EN/IEC 60947-2
- Catégorie d'utilisation : A
- Mode de montage : Fixe
- Durabilité mécanique : 15000 cycles selon IEC 60947-2
- Support de montage : Plaque arrière
- Raccordement de l'élévation : avant
- Connexion négative : Avant
- Pas de connexion : 45 mm
- Dimensions : hauteur 255mm - largeur 185mm - profondeur 110mm
- Température de l'air ambiant pour le fonctionnement : -25/+70 degrés
- Température de l'air ambiant pour le stockage : -50/+85 degrés
Pouvoir de coupure maximal nominal en court-circuit
- 85 kA à 240 V AC 50/60 Hz selon UL 508
- 25 kA Icu à 500 V AC 50/60 Hz selon IEC 60947-2
- 36 kA Icu à 380/415 V AC 50/60 Hz selon IEC 60947-2
- 10 kA Icu a 660/690 V AC 50/60 Hz selon IEC 60947-2
- 40 kA Icu à 220/240 V AC 50/60 Hz selon IEC 60947-2
- 35 kA à 480 V CA 50/60 Hz conforme à la norme UL 508 - 20 kA à 600 V CA 50/60 Hz conforme à la norme UL 508
- 20 kA Icu à 525 V AC 50/60 Hz selon IEC 60947-2
- 30 kA Icu à 440 V AC 50/60 Hz selon IEC 60947-2Type de commande : On/Off
Pouvoir de coupure nominal en court-circuit
- 36 kA à 380/415 V AC 50/60 Hz selon IEC 60947-2
- 10 kA à AC 660/690 V 50/60 Hz selon IEC 60947-2
- 40 kA à 220/240 V AC 50/60 Hz selon IEC 60947-2
- 10 kA @ 525 V AC 50/60 Hz selon IEC 60947-2
- 25 kA @ 500 V AC 50/60 Hz selon IEC 60947-2
- 30 kA à 440 V AC 50/60 Hz selon IEC 60947-2
Durabilité électrique
- 6000 cycles 690 V AC 50/60 Hz In/2 selon IEC 60947-2
- 2000 cycles 690 V AC 50/60 Hz Conforme à la norme IEC 60947-2
- 4000 cycles 440 V AC 50/60 Hz Conforme à la norme IEC 60947-2
- 8000 cycles 440 V AC 50/60 Hz In/2 Conforme à la norme IEC 60947-2
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Pôles: 4P
- Pouvoir: 36KA
- Ampère: 630A
